Ímãs de Neodímio, Amostra 25: Sinterizado 78Fe-10B-12Nd (Sagawa 1988)

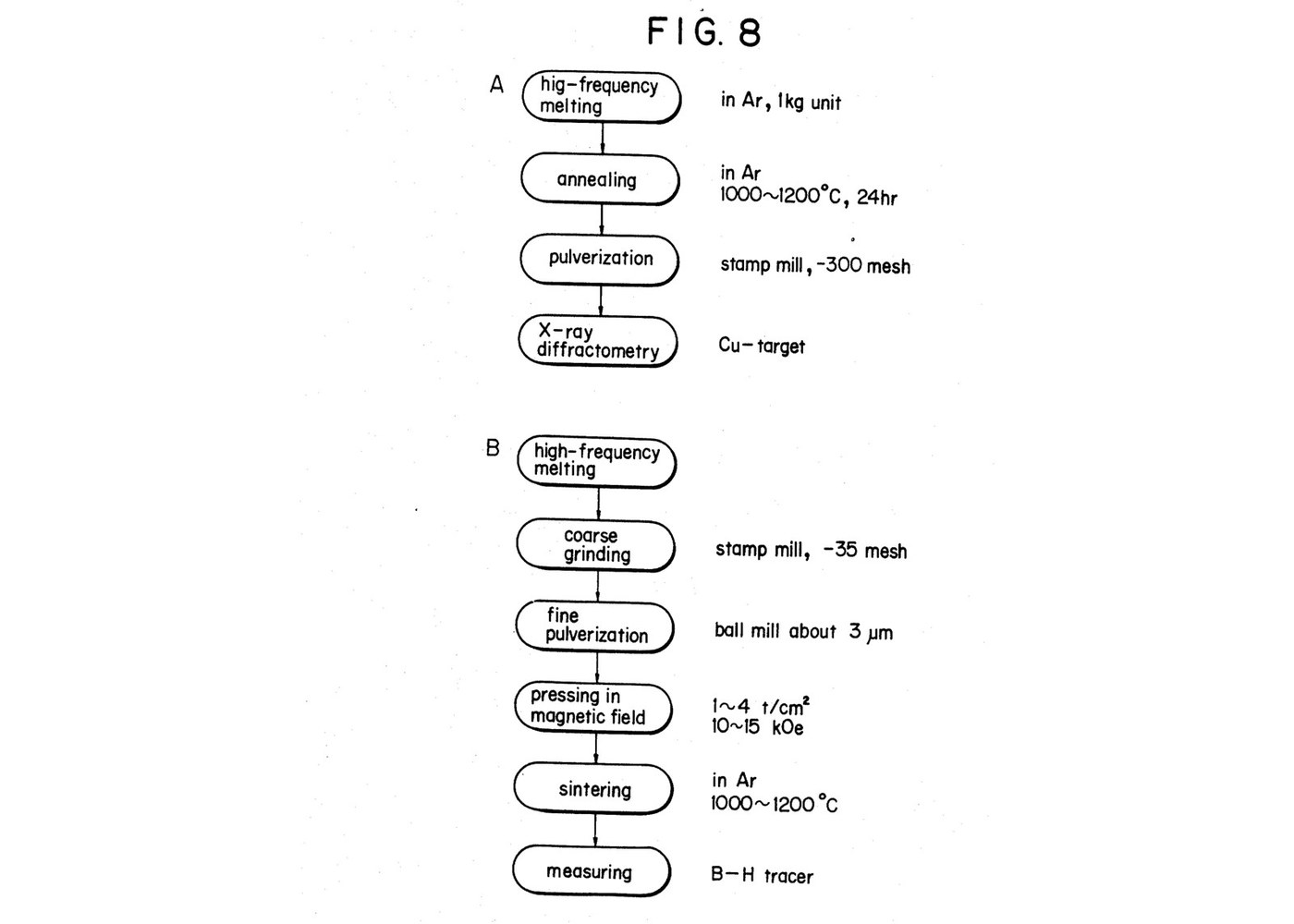

Ímãs de neodímio são feitos de ferro, boro e neodímio. A equipe de Sagawa na Sumitomo fundiu os três juntos, moeu o fundido até obter um pó mais fino que 10 µm, alinhou os grãos em um campo magnético durante a prensagem e sinterizou o compacto em argônio. Esta é a amostra 25 deles, com 78 % de ferro, 10 % de boro e 12 % de neodímio em átomos: 6,3 MGOe. Fonte: M. Sagawa et al. (Sumitomo Special Metals), US 4,770,723 (1988). Desconhecido: como são fabricados o ferro puro, o ferroboro e o metal neodímio; a patente não informa. A magnetização é nossa, segundo Przybylski et al., Sensors 16:569 (2016). Os pesos de 1 kg são nosso cálculo a partir das porcentagens atômicas da patente. Imagem: Fig. 8 da patente.
Especialista
2 dias

Instruções

1

Pese a amostra 25: 78 Fe, 10 B, 12 Nd

A amostra 25 tem 78 % de ferro, 10 % de boro e 12 % de neodímio em átomos. Use ferro eletrolítico de 99,9 %, ferroboro (19,38 % B, 5,32 % Al, 0,74 % Si, 0,03 % C, o restante ferro) e neodímio de 99,7 % ou superior. Nosso: uma fusão de 1 kg, por aritmética: 636,0 g de ferro, 90,0 g de ferroboro, 279,4 g de neodímio. Desconhecido: como esses três são fabricados.

Materiais para este passo:

Ferro eletrolíticoFerro eletrolítico636 g
FerroboroFerroboro90 g
Neodímio metálicoNeodímio metálico279.4 g

Ferramentas necessárias:

Balança de pratosBalança de pratos
2

Fundição por alta frequência em argônio e vazamento

Funda a carga em um forno de alta frequência (indução) sob argônio e vazie-a em uma coquilha de cobre resfriada a água.

Ferramentas necessárias:

Forno de induçãoForno de indução
Cadinho de argila refratáriaCadinho de argila refratária
ÁrgonÁrgon
Garrafa de gás sob pressãoGarrafa de gás sob pressão
Molde de cobre refrigerado a águaMolde de cobre refrigerado a água
Luvas resistentes ao calorLuvas resistentes ao calor
3

Triturar em moinho de pilão até malha 35, moer em moinho de bolas até 3-10 µm

Triturar o fundido em moinho de pilão até que passe por uma peneira de malha 35. Em seguida, moer em moinho de bolas durante 3 horas, até 3-10 µm.

Ferramentas necessárias:

Engenho de PilõesEngenho de Pilões
Conjunto de peneiras (malha graduada)Conjunto de peneiras (malha graduada)
Moinho de bolas de ferroMoinho de bolas de ferro
Óculos de segurançaÓculos de segurança
4

Prensar em um campo de 10 kOe a 1,5 t/cm²

Alinhe o pó em um campo magnético de 10 kOe e prense-o a 1,5 toneladas por cm². Desconhecido: o tamanho e a forma dos ímãs.

Ferramentas necessárias:

Prensa com campo magnéticoPrensa com campo magnético
5

Sinterizar em argônio a 1000-1200 °C

Sinterizar os compactos a 1000-1200 °C por cerca de uma hora em argônio, depois deixá-los resfriar. A amostra 25 mediu remanência de 8,3 kG, coercividade de 2,4 kOe e 6,3 MGOe.

Ferramentas necessárias:

Forno tubularForno tubular
ÁrgonÁrgon
Garrafa de gás sob pressãoGarrafa de gás sob pressão
Luvas resistentes ao calorLuvas resistentes ao calor
6

Magnetizar os ímãs

Nosso, segundo Przybylski et al., Sensors 16:569 (2016): colocar cada ímã na bobina de um magnetizador de impulso e descarregar um banco de capacitores através dela. Eles constataram que um campo de 1200 kA/m é suficiente para saturar N38 Nd-Fe-B sinterizado; o magnetizador deles usava um banco de 1 mF carregado até 5000 V, uma chave tiristorizada e uma bobina de 440 espiras de fio de cobre de 3 mm com um furo de 80 mm.

Ferramentas necessárias:

MagnetizadorMagnetizador
