O Escova de Banho com Fonte de Válvula de Dedo: Pressione para Funcionar, Solte para Parar

Uma escova de banho alimentada por mangueira funciona o tempo todo, ou precisa de uma torneira fora de alcance.
Intermediário
Cerca de 3 horas

Instruções

1

Força para abrir a válvula

A carregar o notebook Jupyter…
2

Uma escova que se abastece sozinha antes de ser usada

O projeto embutido alimenta sabão a partir do interior de uma escova de barbear. Koons e Moughler alimentam água e dão ao dedo uma válvula para iniciar e interromper o fluxo.
3

Leia US 634,527

"A dita válvula é mantida normalmente fechada por meio de uma mola 9 e também pela pressão da água, como será óbvio." "Uma correia k é fixada nas laterais da referida costa B' e passa sobre esta última, de modo que, ao inserir a mão entre a referida costa B' e a referida correia k, a escova pode ser firmemente segurada e os dedos, ao mesmo tempo, mantidos na posição para operar a válvula."
4

Furar o fundo falso

Corte um bloco de madeira dura de 120 × 50 × 22 mm. Fure uma passagem de 6 mm com 90 mm ao longo do seu centro a partir de uma extremidade, e um furo de 6 mm de cima para baixo até encontrá-la, a 30 mm da extremidade oposta.

Materiais para este passo:

Bloco de madeira duraBloco de madeira dura1 peça

Ferramentas necessárias:

Torno de bancadaTorno de bancada
Berbequim sem fiosBerbequim sem fios
Conjunto de brocas de ponta de centrarConjunto de brocas de ponta de centrar
RéguaRégua
Óculos de segurançaÓculos de segurança
5

Encaixe a válvula de dedo

Fure um orifício transversal na passagem a 20 mm da entrada para receber uma válvula de pneu, com o pino voltado para cima. Fixe-a com epóxi de modo que a água tenha de passar por ela.

Materiais para este passo:

Válvula de pneuVálvula de pneu1 peça
Epóxi de dois componentesEpóxi de dois componentes1 peça

Ferramentas necessárias:

Berbequim sem fiosBerbequim sem fios
Jogo de brocasJogo de brocas
6

Prenda-o à escova

Fure um orifício de 6 mm através do dorso da escova de limpeza para alinhar com a saída. Corte uma junta de borracha e aparafuse o bloco com quatro parafusos para madeira.

Materiais para este passo:

Escova de esfregarEscova de esfregar1 peça
Chapa de borrachaChapa de borracha1 peça
Parafuso para madeira n.º 8 x 1"Parafuso para madeira n.º 8 x 1"1 peça

Ferramentas necessárias:

Berbequim sem fiosBerbequim sem fios
Jogo de brocasJogo de brocas
X-ato (faca de precisão)X-ato (faca de precisão)
Conjunto de chaves de fendasConjunto de chaves de fendas
7

Alça e mangueira

Parafuse uma tira de folha de borracha através do bloco como alça de mão, sobre o lado da válvula. Instale um conector de mangueira na entrada com conexões de latão e fita PTFE.

Materiais para este passo:

Chapa de borrachaChapa de borracha1 peça
Parafuso para madeira n.º 8 x 1"Parafuso para madeira n.º 8 x 1"1 peça
Acessórios de latãoAcessórios de latão1 peça
Fita de PTFE para roscasFita de PTFE para roscas1 peça

Ferramentas necessárias:

Conjunto de chaves de fendasConjunto de chaves de fendas
Chave inglesa ajustávelChave inglesa ajustável
8

O desenho da patente

Folha de desenho da US 634.527, domínio público (patente expirada).
Passo 8 - Image 1
9

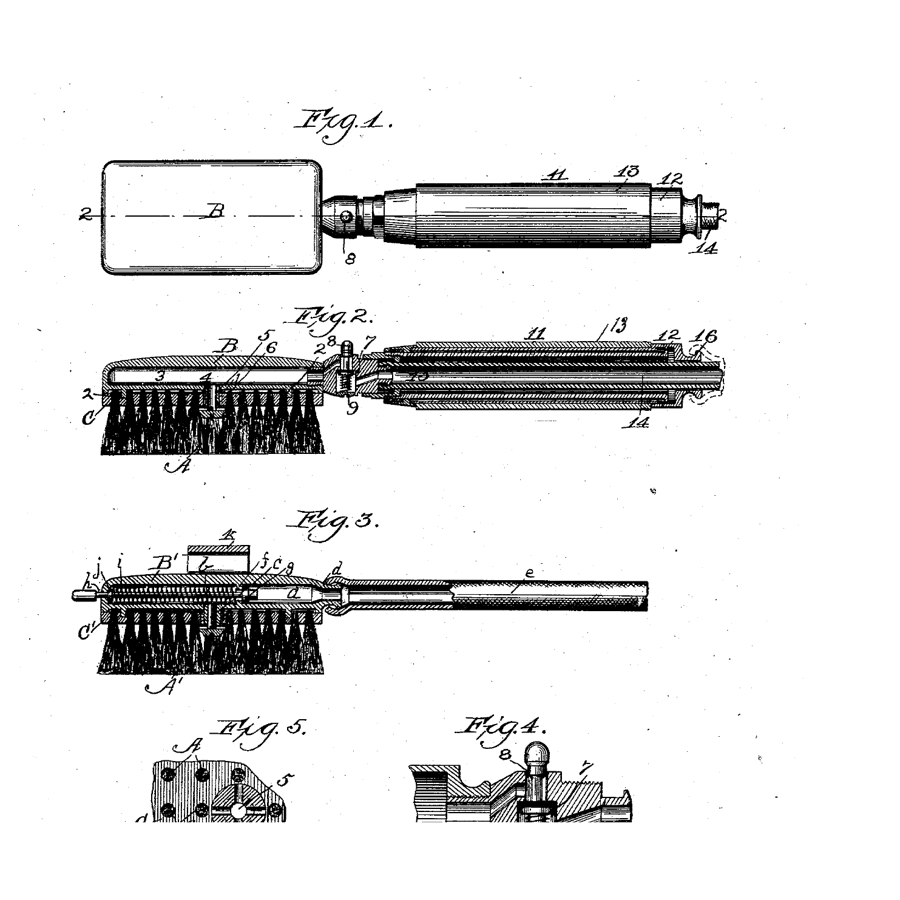

Medir força e vazão

Conecte a mangueira de jardim e abra a torneira. Pressione o pino da válvula com o gancho do medidor de força até que a água saia; anote a força. Mantenha-o aberto sobre o balde por 30 s e leia a vazão.
Passo 9 - Image 1

Materiais para este passo:

ÁguaÁgua1 peça

Ferramentas necessárias:

Dinamómetro (balança de mola)Dinamómetro (balança de mola)
Jarro medidorJarro medidor
CronómetroCronómetro
Mangueira de borrachaMangueira de borracha
10

Uma válvula que pinga, trava ou quase não deixa passar água

Solução de problemas da escova de banho com válvula de dedo.

Flow

Loading...
11

História e limites honestos

**Daniel S. Koons** e **William F. Moughler**, de Chicago, apresentaram o pedido US 634,527 em 21 de setembro de 1898; a patente está datada de 10 de outubro de 1899. Eles a chamaram de escova autolimpante. Seu cabo é telescópico, com uma caixa de vedação (stuffing-box) entre as duas partes, e a mangueira pode ser conduzida através dele até a escova; uma segunda forma usa um bico como o parafuso que une as costas. Eles não a limitaram ao banho. **Limites honestos.** Uma válvula de pneu substitui a válvula assentada e a haste deles, e parafusos para madeira substituem o parafuso oco deles. Suas forças e vazões são o resultado.

Materiais

9

Ferramentas necessárias

13

CC0 Domínio Público

Este blueprint é liberado sob CC0. Você é livre para copiar, modificar, distribuir e usar este trabalho para qualquer finalidade, sem pedir permissão.

Apoie o Maker comprando produtos através do Blueprint, onde ele ganha uma Comissão Maker definida pelos vendedores, ou crie uma nova versão deste Blueprint e inclua-o como conexão no seu próprio Blueprint para compartilhar receita.
