O Marcador de Planta em Cruz Estampado: Um Corpo Prensado e uma Placa de Nome com Mola

Um marcador de planta com moldura, tampa e chave tem peças que podem ser perdidas e custa mais para fabricar. Hans Zopff, de Monroe, Michigan, recebeu a patente US 1.407.507, concedida em 21 de fevereiro de 1922, para um marcador "construído com um número mínimo de peças" e "preferencialmente estampado de chapa metálica": um corpo em forma de cruz com uma cabeça perfurada, uma estaca pontiaguda e afilada e dois braços cujas guias extraídas sustentam uma placa de nome com mola, pressionada firmemente por uma nervura e limitada por saliências. Esta etapa calcula a força com que a nervura pressiona a placa e, em seguida, corta o corpo a partir de chapa de alumínio e mede a força necessária para deslizar a placa para fora, com e sem a nervura.
Intermediário
Cerca de 3 horas

Instruções

1

Pressão das costelas na placa

A carregar o notebook Jupyter…
2

Um marcador de chapa metálica com mola à sua frente

O projeto incorporado contém um cartão com uma tira de mola em uma moldura rebitada. A Zopff estampa o suporte diretamente no corpo e faz da placa de identificação a própria mola.
3

Leia US 1,407,507

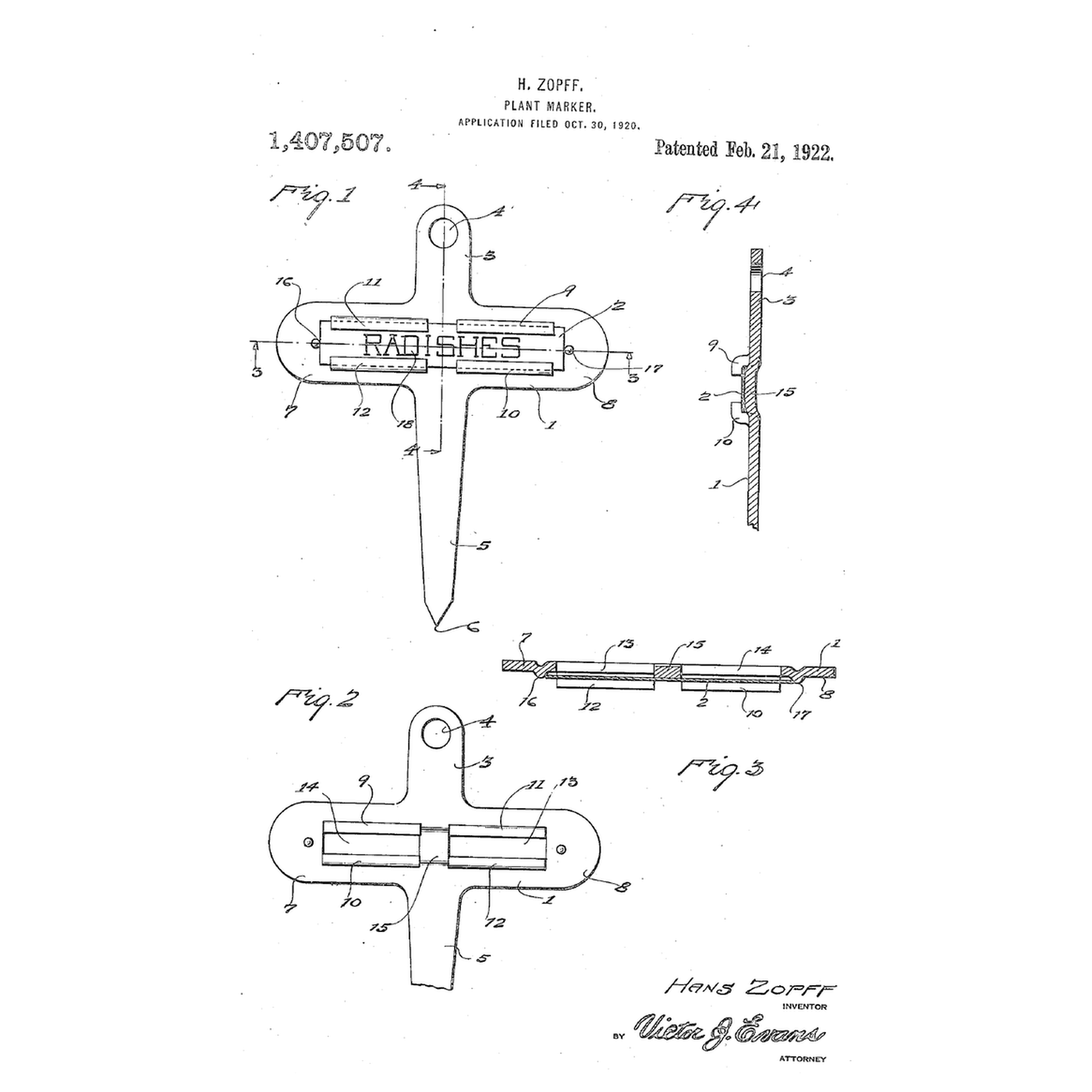

"O corpo de suporte 1 é fundido em peça única, ou preferencialmente estampado a partir de chapa metálica substancialmente em forma de cruz, provendo uma cabeça 3 que é perfurada em 4 para permitir que o marcador seja fixado por meio de um fio, barbante ou similar, para etiquetar mudas de árvores ou similares, caso assim se deseje." "A nervura de reforço 15 é ligeiramente projetada para a frente, conforme claramente mostrado nas Figs. 3 e 4 do desenho, para pressionar a placa de nome 2 firmemente contra as guias 9, 10, 11 e 12, a fim de evitar movimento accidental da placa de nome em relação ao corpo de suporte."
4

Corte a cruz

Marque uma cruz em chapa de alumínio de 1 mm: uma haste de 30 mm de largura e 200 mm de comprimento, afunilando até a ponta, braços de 140 × 40 mm atravessando sua parte superior, e uma cabeça de 30 mm acima. Corte com tesoura de metal e lixe todas as bordas até ficarem lisas.

Materiais para este passo:

Chapa de alumínioChapa de alumínio1 peça

Ferramentas necessárias:

Tesoura de chapaTesoura de chapa
Limas (lima de mão)Limas (lima de mão)
RéguaRégua
Marcador permanenteMarcador permanente
Luvas de trabalho em couroLuvas de trabalho em couro
5

Furar a cabeça

Puncionar o centro da cabeça e furar um orifício de 6 mm para um arame de amarração.

Ferramentas necessárias:

Punção de centroPunção de centro
MarteloMartelo
Berbequim sem fiosBerbequim sem fios
Jogo de brocasJogo de brocas
Óculos de segurançaÓculos de segurança
6

Risque as guias

Marque uma faixa de 25 mm nos braços. Em cada braço, corte com o formão de frio sobre a bigorna do torno dois pares de fendas paralelas, distanciadas 4 mm e com 40 mm de comprimento, um par centrado na borda superior da faixa e outro na borda inferior. Empurre cada tira entre as suas fendas 1 mm para a frente a partir da parte de trás: quatro pontes.

Ferramentas necessárias:

TalhadeiraTalhadeira
MarteloMartelo
Torno de bancadaTorno de bancada
RéguaRégua
Marcador permanenteMarcador permanente
Óculos de segurançaÓculos de segurança
7

Levantar a nervura e os batentes

Abra as mandíbulas do torno de bancada 8 mm e deite o corpo com a face para baixo sobre elas. Coloque a haste de uma broca no centro da faixa e bata-a cerca de 2 mm: a nervura. Pela parte de trás, puncione um recesso de 52 mm para cada lado do centro: os batentes.

Ferramentas necessárias:

Torno de bancadaTorno de bancada
Jogo de brocasJogo de brocas
Punção de centroPunção de centro
MarteloMartelo
8

Estampar e encaixar a placa

Corte uma placa de 25 × 100 mm de chapa de alumínio, lime os cantos e fure um furo de 3 mm a 4 mm de uma das extremidades. Estampe o nome da planta nela. Dobre-a ligeiramente e deslize-a sob as pontes até que ela encaixe entre os bossas.

Materiais para este passo:

Chapa de alumínioChapa de alumínio1 peça

Ferramentas necessárias:

Tesoura de chapaTesoura de chapa
Limas (lima de mão)Limas (lima de mão)
Berbequim sem fiosBerbequim sem fios
Jogo de brocasJogo de brocas
Kit de punções de estampar metal (joalharia)Kit de punções de estampar metal (joalharia)
MarteloMartelo
9

Meça a aderência da placa

Engate o dinamômetro através do orifício da placa e puxe ao longo dos braços até que ela deslize para fora; anote a força. Repita três vezes, depois achate a nervura com batidas leves e repita.

Ferramentas necessárias:

Dinamómetro (balança de mola)Dinamómetro (balança de mola)
10

Uma placa que chacoalha, emperra ou desliza para fora

Solução de problemas do marcador de cruz estampado.

Flow

Loading...
11

História e limites honestos

**Hans Zopff**, cidadão alemão residente em Monroe, Michigan, depositou o pedido US 1.407.507 em 30 de outubro de 1920; foi patenteado em 21 de fevereiro de 1922. Ele preferia uma placa de identificação em chapa metálica resiliente ou de mola, com suas indicações impressas ou recortadas, e escreveu que um marcador totalmente metálico pode ser "Parkerizado" ou tratado quimicamente para torná-lo à prova de ferrugem, de modo que possa ser usado por várias temporadas. Ele é composto por duas peças: o corpo e a placa de identificação. **Limites honestos.** Ele não indica dimensões; as nossas são exemplos, e cortes e alicates substituem uma matriz de estampagem. O alumínio não precisa de proteção contra ferrugem; um corpo de aço precisaria. O caderno trata a placa como uma viga simples, e uma placa de alumínio cede menos do que sua chapa de mola. Suas forças de tração são o resultado.
