O Escova de Cabeça com Tanque de Autoalimentação: Sabão no Tanque, uma Placa para Dosá-lo

"Quando usada para esfregar, a mangueira pode ser conectada a um hidrante e, assim, fornecer a quantidade desejada de água à escova, tornando desnecessário mergulhar a escova no balde ou na tina de água. Em outras palavras, meu dispositivo é uma escova de autoalimentação. Caso eu deseje usar água com sabão, posso inserir pelas aberturas 10 partículas de sabão ou sabão em pó. Desta forma, obtenho espuma de sabão, que uso na limpeza conforme necessário, mantendo a escova constantemente abastecida."

Fure quatorze orifícios de 4 mm através do dorso da escova de limpeza, entre os tufos, em duas fileiras separadas por 30 mm.

Corte uma placa de alumínio 10 mm mais curta que a traseira. Fure-a através dos furos da traseira e, em seguida, lime a extremidade até ficar reta. Rebite duas tiras-guia no topo da traseira para que ela deslize no sentido do comprimento.

Dobre uma caixa de alumínio com 50 mm de profundidade do tamanho das costas, com tampa. Fure a tampa para um orifício de enchimento de 25 mm e um encaixe para alça. Vede-a na parte traseira com silicone e parafusos.

Passe um parafuso M4 por uma porca colada com epóxi na parede final do tanque, de modo que sua ponta empurre a placa. Gire-o para fechar ou abrir os furos.

Fixe 1,2 m de tubo de cobre de 15 mm no soquete com conexões de latão. Instale uma válvula esfera e um conector de mangueira na parte superior.

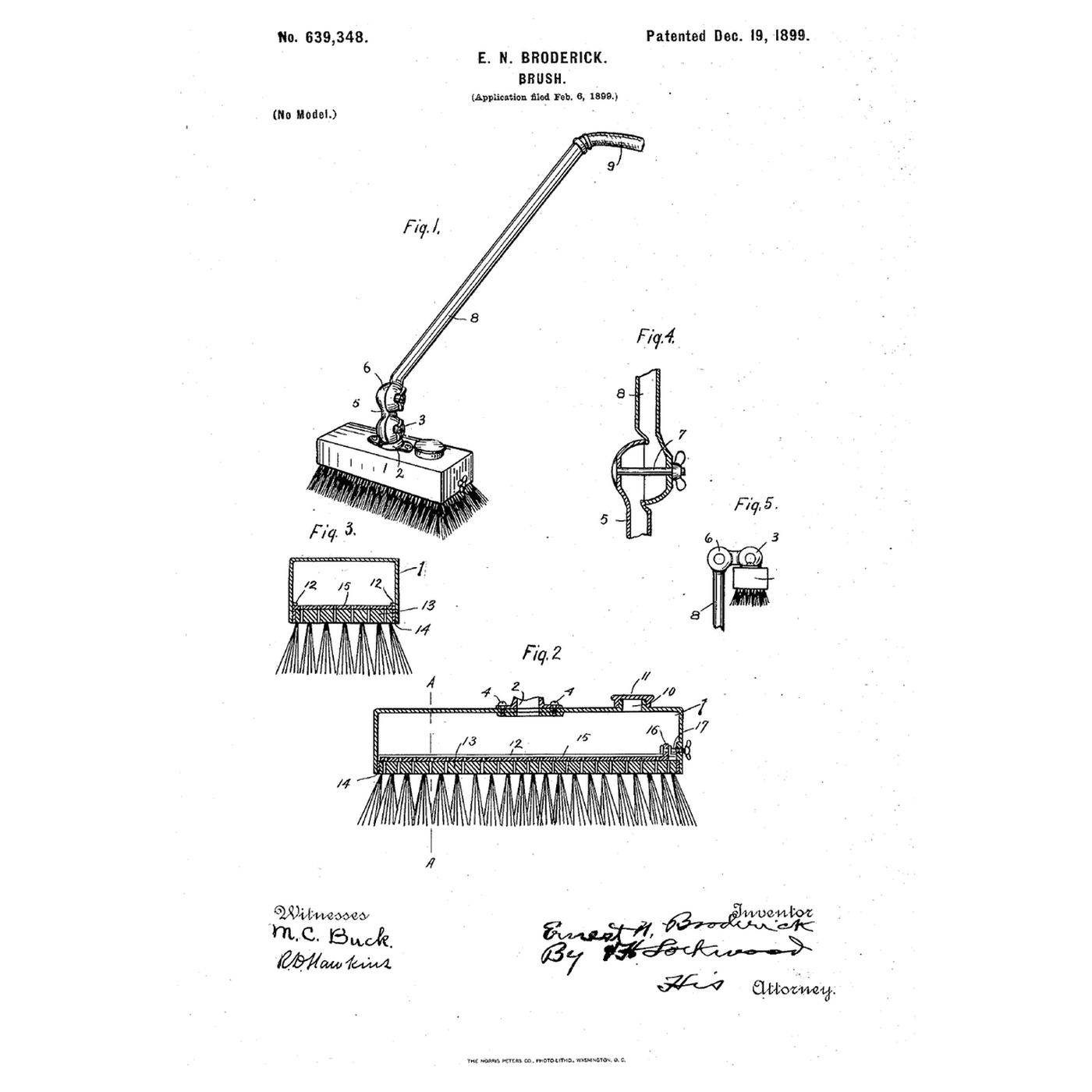

Folha de desenho da US 639,348, domínio público (patente expirada).

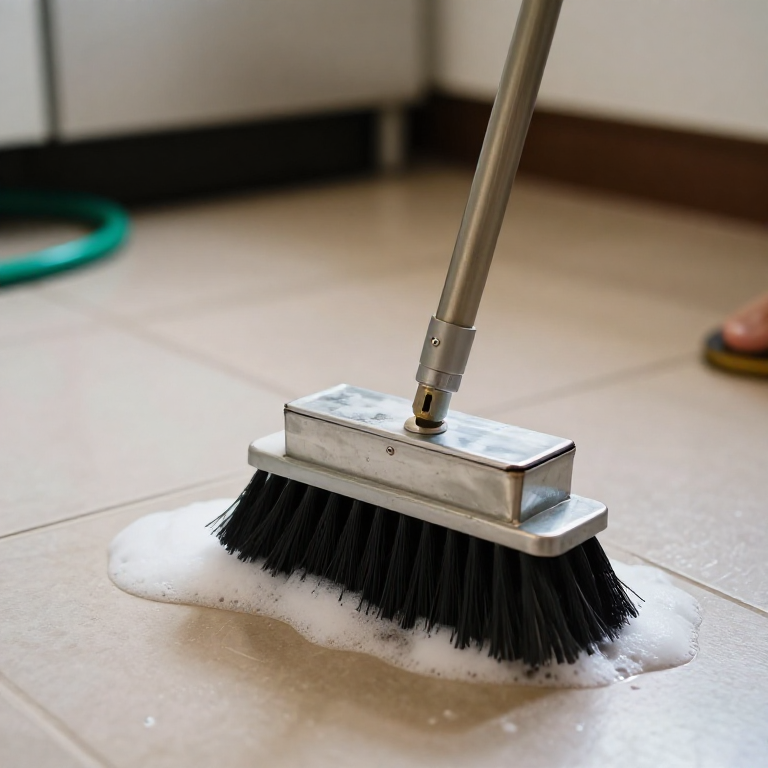

Conecte a mangueira do jardim. Ajuste a placa totalmente aberta, na metade e quase fechada, e recolha a água durante 30 s em cada posição no jarro. Em seguida, adicione um jato de sabão pelo orifício de enchimento e esfregue.

**Ernest N. Broderick** de Indianápolis apresentou o pedido US 639,348 em 6 de fevereiro de 1899; a patente está datada de 19 de dezembro de 1899. Tiras de borracha ou couro vedam o tanque à parte superior da escova. Duas juntas ocas e ajustáveis, esmerilhadas para encaixar e fixadas por um parafuso, permitem ajustar o cabo em qualquer ângulo, para pisos, paredes, janelas ou para espanar móveis altos; com ar comprimido em vez de água, sopra o pó para longe, e um esfregão ou espanador pode substituir a escova. **Limites honestos.** Nosso cabo é fixo; as suas juntas não são construídas aqui. O caderno fornece a área aberta, não o fluxo através de um furo real. Os seus fluxos são o resultado.
