Batedeira de Contra-Pás com Tambor Inclinável: Duas Pás Giram em Sentidos Opostos, o Tambor Inclina para Escoar e Trabalhar

Brown e Bigelow queriam uma batedeira que fizesse a manteiga e depois a trabalhasse, inclinando o tambor de lado. Lucian A. Brown e Hubbard Bigelow, de Hartford, Connecticut, receberam a patente US 9.311, datada de 5 de outubro de 1852, cedida a Henry K. W. Welch. O seu tambor cônico E oscila em mancais entre dois suportes. A manivela aciona uma pá H no eixo G; uma carcaça com engrenagem interna na extremidade inferior de G aciona, através de um pequeno pinhão u, uma engrenagem de dentes retos t num eixo oco ao redor de G, que move uma segunda pá L no sentido oposto. Um tubo cônico K, de estanho ou de outro material adequado e estanque até o fundo do tambor, mantém o creme afastado do eixo oco. Quando a manteiga se formar, o tambor é inclinado cerca de 90 graus: o leitelho escorre por uma abertura na tampa e as pás em rotação amassam, trabalham e enrolam a manteiga. Esta etapa calcula o trem de engrenagens e, em seguida, imprime as engrenagens, a pá interna e o tubo cônico, constrói o tambor e a estrutura, e faz e trabalha a manteiga.
Avançado
Cerca de 6 horas, mais a impressão

Instruções

1

O trem de engrenagens

A carregar o notebook Jupyter…
2

Engrenagens que acionam mais de um batedor antes dele

O projeto incorporado aciona vários batedores a partir de uma manivela por meio de engrenagens. A Brown and Bigelow usa uma engrenagem interna e um pinhão para girar dois ventiladores em sentidos opostos em um mesmo eixo.
3

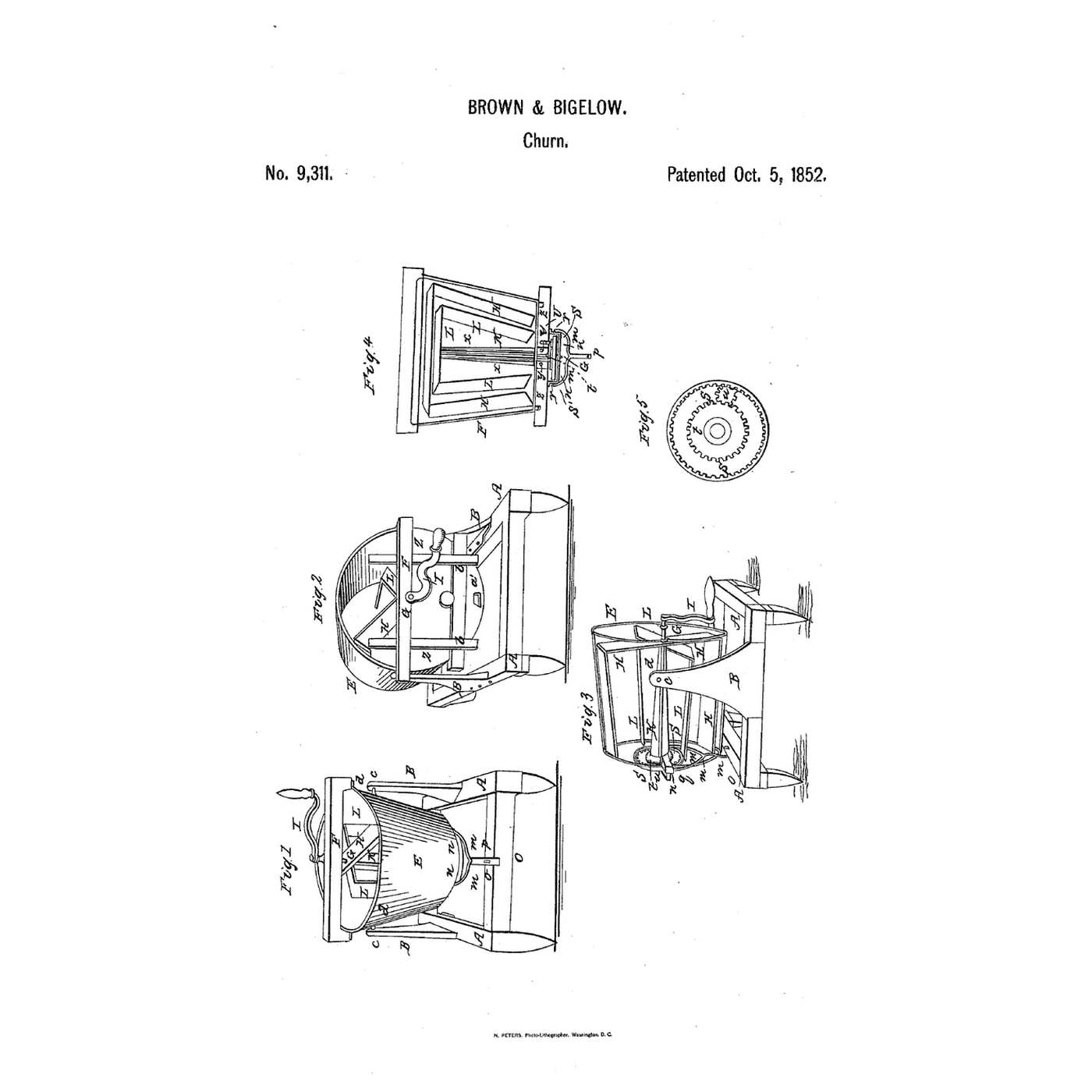

Leia US 9,311

"Nesta posição horizontal da cuba E, continuamos a rotação da manivela I, como na operação de batedura, e a manteiga assim se torna amassada, trabalhada e enrolada, pois o batedor H, em suas revoluções, raspa a manteiga do interior da cuba, enquanto o batedor L, girando na direção oposta, em estreita proximidade e no interior do outro, atinge a manteiga forçada sobre o batedor H pelo acúmulo, raspando a manteiga da lateral da cuba, enquanto o leitelho e a água, extraídos da manteiga por este processo, escorrem sobre o fundo agora inclinado da cuba E e escapam pela abertura a' da tampa Z, Z, Z, para qualquer recipiente colocado sob a abertura para recebê-los."
4

Imprima as peças

Imprima a engrenagem externa S com 72 dentes internos, o pinhão de eixo u com 12 dentes, a engrenagem de dentes retos t com 48 dentes impressa em conjunto com o eixo oco x, o ventilador interno L e o tubo cônico K. Imprima em PETG com camadas de 0,2 mm, 30 % de preenchimento, 4 paredes; lave antes do primeiro uso.

Materiais para este passo:

Filamento PETGFilamento PETG1 peça

Ferramentas necessárias:

Impressora 3D de filamento (FDM)Impressora 3D de filamento (FDM)
5

Imprima a engrenagem da carcaça

A engrenagem da carcaça, impressa conforme descrito na etapa 4.
Arquivo de designSTLCC0 - Free
6

Imprima o pinhão do pino

O pinhão do pino, impresso conforme descrito no passo 4.
Arquivo de designSTLCC0 - Free
7

Imprima a engrenagem cilíndrica de dentes retos t com o eixo oco x

A engrenagem cilíndrica de dentes retos t com o eixo oco x, impressa conforme descrito na etapa 4.
Arquivo de designSTLCC0 - Free
8

Imprima o ventilador interno

O ventilador interno, impresso conforme descrito no passo 4.
Arquivo de designSTLCC0 - Free
9

Imprima o tubo cônico

O tubo cônico, impresso conforme descrito no passo 4.
Arquivo de designSTLCC0 - Free
10

Cuba, tubo e estrutura

Use um recipiente cônico de grau alimentar com cerca de 250 mm de diâmetro no topo. Fure um orifício de 20 mm no centro da base e vede por dentro, em volta dele, a aba do tubo cônico com silicone próprio para uso alimentar. Aparafuse um parafuso de carruagem curto através de cada lado a meia altura, como os munhões d, com arruelas e silicone, e suspenda a cuba por eles em furos próximos ao topo de dois montantes de pinho sobre uma base de pinho. Aparafuse uma travessa de pinho sob a base (seu q q) com um parafuso de 4 mm projetando-se para baixo a 37,5 mm fora do centro, como o pino V, e uma ponte de pinho abaixo dela (seu n n) com um furo escalonado para o eixo.

Materiais para este passo:

Recipiente de armazenamento de grau alimentarRecipiente de armazenamento de grau alimentar1 peça
Vedante de siliconeVedante de silicone1 peça
Parafuso de carroçariaParafuso de carroçaria1 peça
Anilha planaAnilha plana1 peça
Tábua de pinhoTábua de pinho1 peça
Parafusos de máquinaParafusos de máquina1 peça
Porca sextavadaPorca sextavada1 peça
Parafuso para madeira n.º 8 x 1"Parafuso para madeira n.º 8 x 1"1 peça

Ferramentas necessárias:

Conjunto de serras-copoConjunto de serras-copo
Berbequim sem fiosBerbequim sem fios
Jogo de brocasJogo de brocas
SerroteSerrote
Conjunto de chaves de fendasConjunto de chaves de fendas
Chave inglesa ajustávelChave inglesa ajustável
11

Eixos, ventiladores e manivela

Passe o eixo oco para cima através do tubo cônico, por baixo, de modo que a engrenagem cilíndrica fique sob a parte inferior, e cole o ventilador interno em seu topo, logo acima do tubo. Passe uma haste de aço inoxidável de 10 mm como eixo G para baixo através dele, fixe a engrenagem da carcaça em seu pé com um parafuso de fixação para que o pinhão no pino engrene com ambas as engrenagens, e apoie sua extremidade no degrau da ponte. Aparafuse uma barra de pinho F atravessando a boca como mancal superior de G; sob ela, fixe duas pás de madeira dura que se estendam até próximo à lateral da cuba, como ventilador H, e acima dela uma manivela. Um garfo de pinho articulado na ponte, com a alça presa ao quadro, mantém a cuba na vertical. Corte a tampa do recipiente em duas partes, com um furo próximo à borda de uma das metades como abertura a'.

Materiais para este passo:

Varão de aço macioVarão de aço macio1 peça
Cavilhas de madeira duraCavilhas de madeira dura1 peça
Tábua de pinhoTábua de pinho1 peça
Epóxi de dois componentesEpóxi de dois componentes1 peça
Parafusos de máquinaParafusos de máquina1 peça
Parafuso para madeira n.º 8 x 1"Parafuso para madeira n.º 8 x 1"1 peça

Ferramentas necessárias:

Serra de arco para metaisSerra de arco para metais
Berbequim sem fiosBerbequim sem fios
Jogo de brocasJogo de brocas
Conjunto de chaves de fendasConjunto de chaves de fendas
Serra de recortesSerra de recortes
12

A construção em 3D

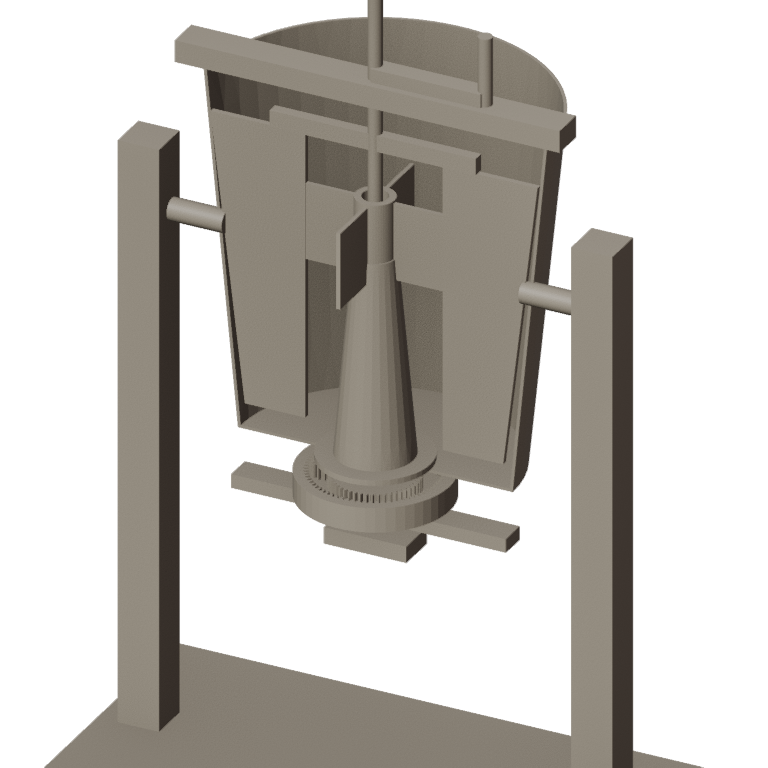

Modelo FreeCAD desta construção, não da patente: a cuba cônica cortada em seus mancais entre os suportes, o ventilador externo H, o tubo cônico K com o ventilador interno L no eixo oco acima dele e, sob o fundo, a engrenagem da carcaça, o pinhão de pino e a engrenagem de dentes retos entre a travessa e a ponte.
Arquivo de designBLENDCC0 - Free
13

Bater, escorrer e trabalhar

Deixe o creme de leite fresco repousar até atingir cerca de 15 °C, verificado com o termômetro. Despeje 2 litros, encaixe as duas metades da tampa e gire a manivela de modo constante; cronometre até a manteiga se formar. Coloque uma jarra sob a abertura, solte o garfo e incline o recipiente cerca de 90 graus para o lado, com a abertura voltada para baixo; continue girando para que as pás amassem a manteiga enquanto o leitelho escorre. Coloque-o de pé novamente, adicione água fria, bata um pouco, incline e escorra outra vez até que a água saia limpa; incorpore uma pitada de sal da mesma forma e pese a manteiga.
Passo 13 - Image 1

Materiais para este passo:

Natas para baterNatas para bater2000 ml
Sal marinho grossoSal marinho grosso1 peça
ÁguaÁgua1 peça

Ferramentas necessárias:

Termómetro de sonda permanenteTermómetro de sonda permanente
CronómetroCronómetro
Balança digital de cozinhaBalança digital de cozinha
Taça grande de aço inoxidávelTaça grande de aço inoxidável
14

Engrenagens que emperram, uma banheira que vaza

Solução de problemas de agitação do ventilador contrarrotativo de banheira basculante.

Flow

Loading...
15

História e limites honestos

**Lucian A. Brown e Hubbard Bigelow** de Hartford, Connecticut, cessionários de Henry K. W. Welch, receberam a patente US 9.311, datada de 5 de outubro de 1852; assinaram a especificação em 12 de abril de 1852. Escreveram que é necessária uma tampa para impedir que o creme respingue, embora a figura não a mostre, e que trabalhar a manteiga dentro da cuba poupa o levantamento e o soro de leite. A proporção de 2 para 3, escreveram, era "um fato conhecido apenas por experiências, e corroborado pela sua repetição". Reivindicaram a combinação da cuba E e seus acessórios com a armação e os suportes, ou qualquer outra armação adaptada para usar a cuba em posição vertical e horizontal. **Limites honestos.** Um recipiente, peças de pinho e peças impressas substituem as deles; os tamanhos das engrenagens são nossos. FDM impressões retêm alimentos nas suas linhas de camada, por isso lave bem e substitua quando gastas. Os seus tempos e pesos são o resultado.
