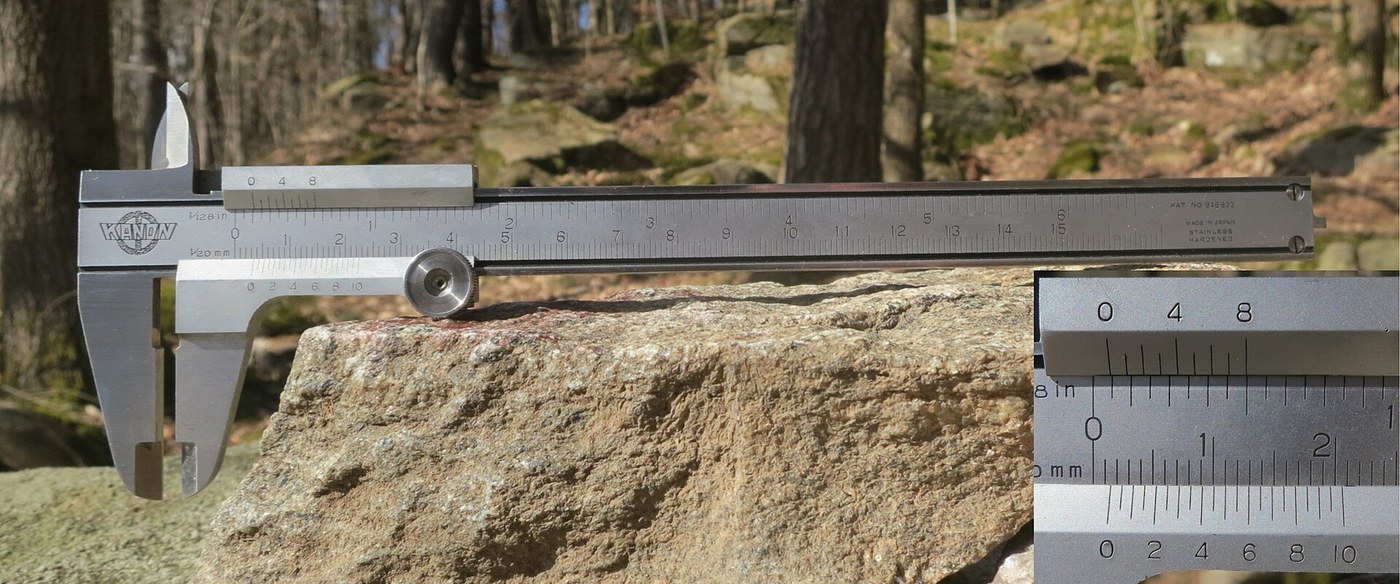

Escala Nônio

Você está construindo uma escala que resolve 0,1 mm a partir de uma escala principal marcada apenas em milímetros. Nada aqui é mais fino que um milímetro — esse é o ponto.

Corte uma tira reta com 200 mm de comprimento e marque as divisões em milímetros o mais precisamente possível. Cada leitura herda os erros desta escala.

Rotule as marcas de centímetro. Você lê os milímetros inteiros nesta escala e apenas a fração do nônio.

Faça um deslizador que se mova suavemente sem balançar. Qualquer inclinação afasta as marcas do nônio da escala principal e a coincidência torna-se ambígua.

Para décimos, divida 9 mm em 10 partes iguais. Cada divisão do nónio tem 0,9 mm — deliberadamente 0,1 mm menor que uma divisão principal.

Marque dez intervalos de 0,9 mm, resultando em onze linhas de 0 a 10. Extensão total de 9 mm, alinhada com 9 mm da escala principal.

Rotule cada linha do nônio. O número da linha que coincide é literalmente o número de décimos — não é necessária nenhuma operação aritmética.

Feche as garras e verifique se o zero do nônio coincide com o zero principal. Caso contrário, anote o desvio e subtraia-o de todas as leituras — ou refaça o corte.

Anote a última marca da escala principal que o zero do nônio ultrapassou. Esse é o seu valor em milímetros inteiros, e o nônio nunca o altera.

Observe ao longo do nônio a única linha que fica exatamente oposta a uma linha da escala principal. As linhas vizinhas estarão visivelmente inclinadas para um ou outro lado da coincidência.

A linha 4 do nônio coincidindo significa 0,4 mm. Adicione-a aos milímetros inteiros: 23 mm mais 0,4 resulta em 23,4 mm.

Meça objetos de tamanho conhecido — hastes de broca, moedas, calibres de lâminas. Os erros revelam se a falha está na escala principal ou no nônio.

Observe as escalas perpendicularmente. Olhar em ângulo desloca a coincidência aparente e, discretamente, lhe custa a precisão que você acabou de conquistar.

Divida 19 mm em 20 partes (0,95 mm cada) para vigésimos. O mesmo princípio, resultado mais fino — e agora você pode ver por que o padrão se generaliza.

A publicação. Pierre Vernier, funcionário e agrimensor borgonhês, descreveu a escala em 1631 em La construction, l'usage, et les propriétés du quadrant nouveau de mathématiques. Destinava-se à medição de ângulos em quadrantes de agrimensura e astronômicos, onde frações de grau eram importantes e uma gravação mais fina era impossível.

Não é o nônio, embora seja constantemente chamado assim. O matemático português Pedro Nunes concebeu o nônio por volta de 1542 — um conjunto de muitas escalas concêntricas com diferentes números de divisões, de modo que uma delas coincidisse com o ponteiro. É um dispositivo diferente e muito mais complicado. A contribuição de Vernier é a escala auxiliar única com um comprimento de divisão deliberadamente deslocado. O nome nônio ficou associado à invenção de Vernier em várias línguas, e o próprio Vernier reconheceu Nunes como inspiração — mas não são o mesmo instrumento.

Por que divisões deslocadas superam divisões mais finas. O olho é ruim para julgar em que fração de um intervalo o ponteiro se encontra, e bom para julgar se duas linhas estão alinhadas — uma tarefa de alinhamento, não de estimativa. Fazendo a divisão do vernier com 0,9 mm contra uma divisão principal de 1 mm, a diferença se acumula exatamente em 0,1 mm por divisão, de modo que a posição da linha coincidente codifica diretamente a fração. Nada foi medido com precisão maior que um milímetro; a informação fina foi extraída de uma diferença.

Para onde a ideia foi. O mesmo truque aparece muito além dos paquímetros: no barômetro e no teodolito, para os quais foi destinado, nos tambores de micrômetros e, conceitualmente, na frequência de batimento entre dois tons quase iguais, em padrões de moiré e no vernier estroboscópico usado para medir a rotação de motores. Sempre que duas periodicidades quase iguais são comparadas, uma pequena diferença é amplificada até se tornar algo fácil de ver. Vernier encontrou um dos primeiros usos práticos dessa ideia.
