Air Blow Gun: Press-Button Valve and Conical Air Shield
Harry Yates's air gun (US 2,604,361, 1952) for blowing chips off lathes and drills. A press-button valve is held shut by the line pressure itself; pressed, it lets air into a ribbed nozzle that splits it into a central jet and a cone of air from a ring slot, which keeps flying chips away from the worker's eyes. The rubber valve face comes out by unscrewing one cap.

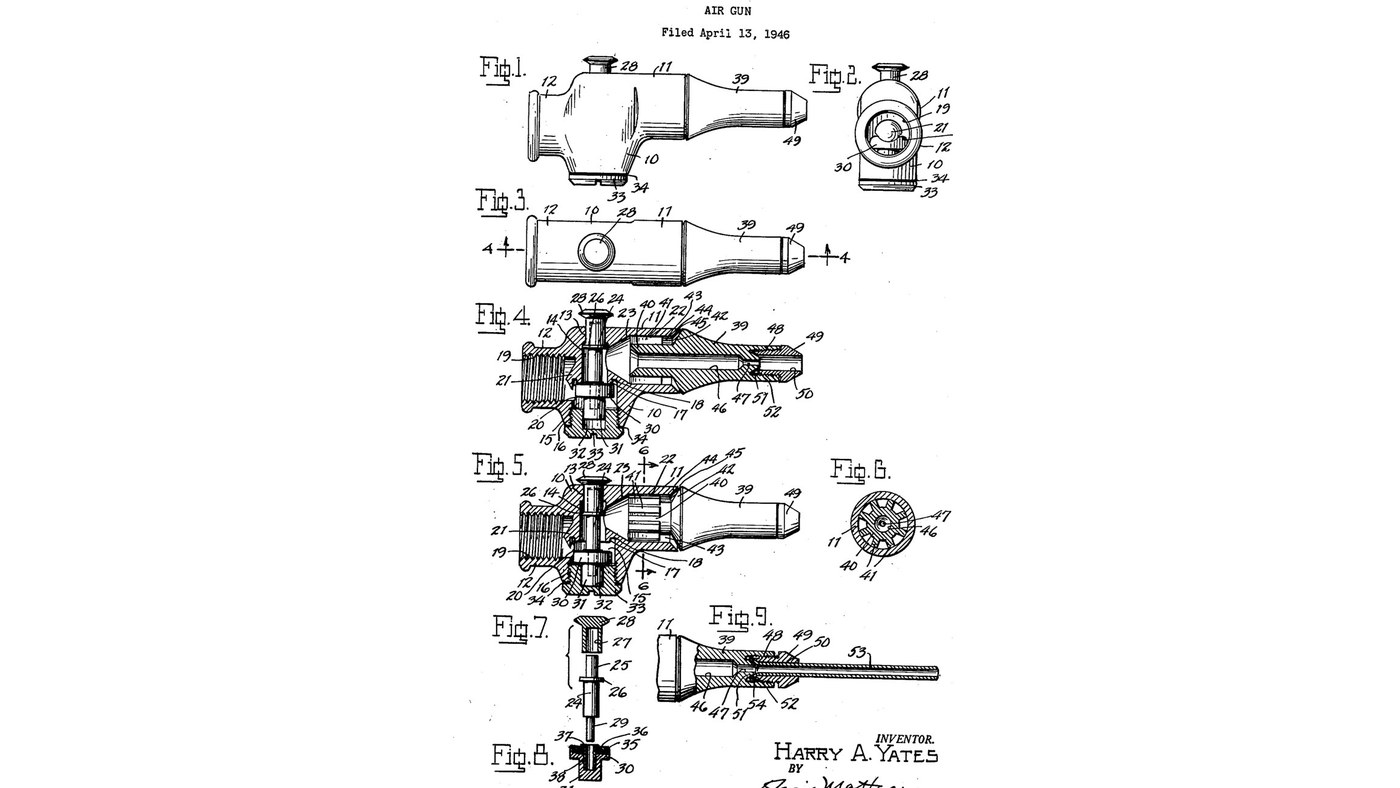

The patent gives no materials (except the rubber face), threads or sizes; the machine tools named are ours. The picture: the patent's drawing.
ขั้นสูง
1 day
คำแนะนำ
1
1
Bore the body
Bore the body
Bore the body's vertical opening: stem bearing (13), wider air passage (14), wider chamber (15) threaded at the bottom (16), with a valve seat rib (17) undercut round its edge. Ours: lathe and boring bar, tap for the thread.
วัสดุสำหรับขั้นตอนนี้:
ตัวปืนเป่าลม1 ชิ้นเครื่องมือที่ต้องใช้:
เครื่องกลึงโลหะ
ก้านคว้านรู
ชุดต๊าปและดายทำเกลียว2
2
Bore the hose pocket so it breaks into the chamber
Bore the hose pocket so it breaks into the chamber
Bore and thread the hose pocket (19) so its edge cuts into the chamber, opening the port (20) and leaving a centre projection (21): an overhang that turns incoming air down into the chamber, away from the seat.
เครื่องมือที่ต้องใช้:
เครื่องกลึงโลหะก้านคว้านรูชุดต๊าปและดายทำเกลียว3
3
Bore the barrel
Bore the barrel
Bore the front barrel (11) to a cylindrical pocket (22) joined to the air passage by a tapered passage (23). Bevel the barrel's front end (44).
เครื่องมือที่ต้องใช้:
เครื่องกลึงโลหะก้านคว้านรู4
4
Fit stem and press-button
Fit stem and press-button
Pass the valve stem (24) up through the body and press its stud (25) into the socket (27) of the press-button (28). The button slides in the bearing; the stem's flange (26) stops it coming out upward, the button head downward. Ours: arbor press.
วัสดุสำหรับขั้นตอนนี้:
ก้านวาล์ว1 ชิ้น
ปุ่มกดวาล์ว1 ชิ้นเครื่องมือที่ต้องใช้:
แท่นอัดอาร์เบอร์5
5
Make the valve closure
Make the valve closure
Set the rubber valve face (36) in the recess (35) on top of the closure member (30) and press a flanged tubular eyelet (37) into its centre hole (38) to hold it.
วัสดุสำหรับขั้นตอนนี้:
ชิ้นปิดวาล์ว1 ชิ้น
หน้ายางของวาล์ว1 ชิ้น
ห่วงหมุดย้ำ1 ชิ้นเครื่องมือที่ต้องใช้:
แท่นอัดอาร์เบอร์6
6
Close the chamber
Close the chamber
Slide the closure's stud (31) into the pocket (32) of the closure cap (33) and screw the cap into the chamber, a gasket (34) under its flange. The stem's pin (29) rests on the closure. Ours: flat screwdriver in the cap's slot.
วัสดุสำหรับขั้นตอนนี้:
จุกปิดเกลียว1 ชิ้น
ปะเก็นกันรั่ว1 ชิ้นเครื่องมือที่ต้องใช้:
ไขควงปากแบน7
7
Press in the nozzle
Press in the nozzle
Force the nozzle's ribs (41) into the barrel pocket (22) until its inner end stops on the tapered passage (23). That stop fixes the ring slot (45) between the nozzle's cone shoulder (42) and the barrel bevel (44).
วัสดุสำหรับขั้นตอนนี้:
หัวฉีดลม1 ชิ้นเครื่องมือที่ต้องใช้:
แท่นอัดอาร์เบอร์8
8
Screw on the tip and the hose nipple
Screw on the tip and the hose nipple
Screw the tip (49) into the nozzle's threaded pocket (48); its bore (50) is wider than the jet hole (47) so it does not touch the jet, and it can clamp an extension tube. Screw a hose nipple into the hose pocket (19).
วัสดุสำหรับขั้นตอนนี้:
ปลายหัวฉีด1 ชิ้น
นิปเปิลเกลียวต่อสายลม1 ชิ้นเครื่องมือที่ต้องใช้:
ประแจเลื่อน9
9
Try the jet and the shield
Try the jet and the shield
Ours: connect an air hose from a compressor. The line pressure alone holds the valve shut. Press the button: a central jet leaves the jet hole, and a cone of air from the ring slot surrounds it.
เครื่องมือที่ต้องใช้:
ปั๊มลม
สายลมวัสดุ
11- 1 ชิ้นตัวยึดตำแหน่ง
- 1 ชิ้นตัวยึดตำแหน่ง
- 1 ชิ้นตัวยึดตำแหน่ง
- 1 ชิ้นตัวยึดตำแหน่ง
- 1 ชิ้นตัวยึดตำแหน่ง
- 1 ชิ้นตัวยึดตำแหน่ง
- 1 ชิ้นตัวยึดตำแหน่ง
- 1 ชิ้นตัวยึดตำแหน่ง
- 1 ชิ้นตัวยึดตำแหน่ง
- 1 ชิ้นตัวยึดตำแหน่ง
- 1 ชิ้นตัวยึดตำแหน่ง
