Tiub Keluli Galas (52100): Ditebuk dan Dikisar dari Bar pada Mesin Larik

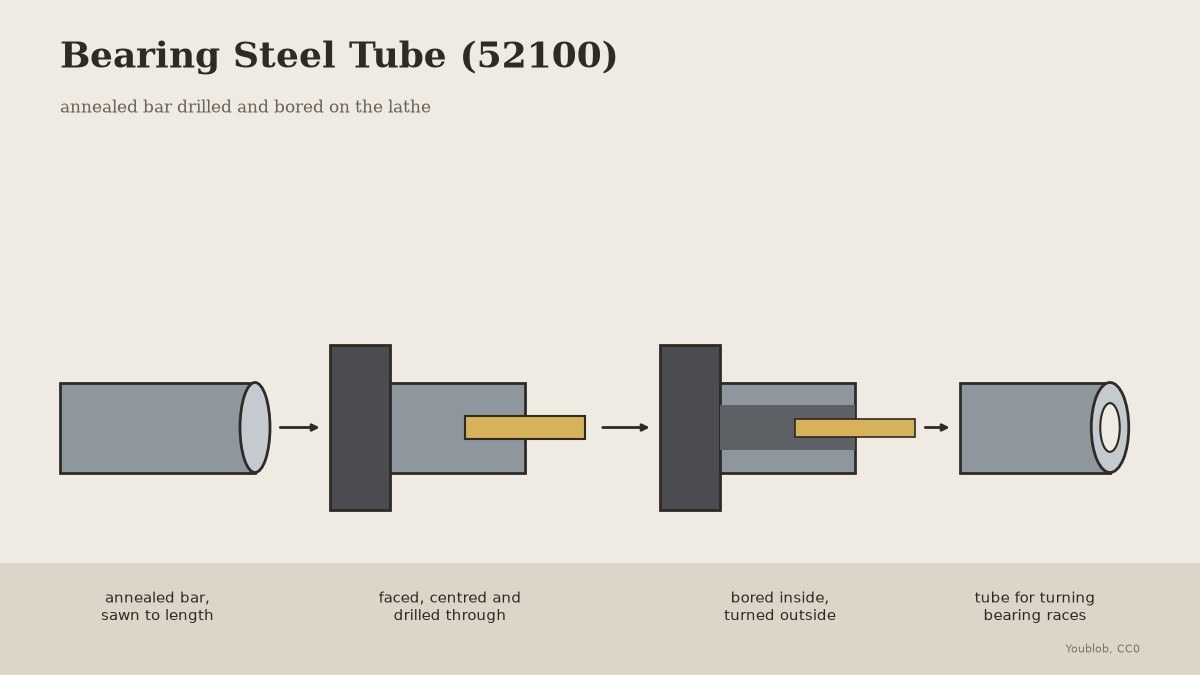

Lumba galas dipusing daripada tiub 52100. Tiub kilang dihasilkan tanpa sambungan; di bengkel ia boleh ditebuk dan dikisar daripada bar 52100 yang telah dilembutkan (anneal) pada mesin larik, iaitu kaedah kami di sini. Potong dalam keadaan lembut: ia hanya dikeraskan selepas lumba dipusing. Gambar: lukisan kami, dari bar kepada tiub.
Pertengahan
Setengah hari

Arahan

1

Potong kepingan kosong

Gergaji sepanjang bar yang telah dilembutkan sedikit lebih panjang daripada tiub yang anda perlukan.

Bahan untuk langkah ini:

Batang keluli galas (52100)Batang keluli galas (52100)1 keping

Alatan diperlukan:

Gergaji BesiGergaji Besi
Ragum BangkuRagum Bangku
2

Muka dan tengah

Cengkam ia dalam chuck tiga rahang, ratakan hujung dengan tegak dan gerudi pusat padanya.

Alatan diperlukan:

Mesin Pelarik LogamMesin Pelarik Logam
Cuk pelarik 3 rahangCuk pelarik 3 rahang
Mata alat pelarikMata alat pelarik
Set gerudi pemusatSet gerudi pemusat
Minyak pemotongMinyak pemotong
Cermin mata keselamatanCermin mata keselamatan
3

Tembusi

Tebuk melalui dari kepala ekor, bermula dengan saiz kecil dan membesar beberapa saiz pada satu masa, dengan minyak pemotong. Tarik keluar kerap untuk membersihkan serpihan.

Alatan diperlukan:

Mesin Pelarik LogamMesin Pelarik Logam
Set Mata GerudiSet Mata Gerudi
Minyak pemotongMinyak pemotong
Cermin mata keselamatanCermin mata keselamatan
4

Tebuk bahagian dalam

Tebuk lubang sehingga ke diameter dalam dengan pemotongan ringan, sambil memeriksa dengan angkup.

Alatan diperlukan:

Mesin Pelarik LogamMesin Pelarik Logam
Batang gerudi dalamBatang gerudi dalam
Minyak pemotongMinyak pemotong
Angkup Digital 6 InciAngkup Digital 6 Inci
Cermin mata keselamatanCermin mata keselamatan
5

Pusingkan bahagian luar

Pusingkan bahagian luar kepada diameter, dengan menjaga dinding sama rata di sekeliling.

Alatan diperlukan:

Mesin Pelarik LogamMesin Pelarik Logam
Mata alat pelarikMata alat pelarik
Minyak pemotongMinyak pemotong
Angkup Digital 6 InciAngkup Digital 6 Inci
Cermin mata keselamatanCermin mata keselamatan
6

Muka kepada panjang

Potong atau muka tiub kepada panjang dan kikir bahagian yang berbirat.

Alatan diperlukan:

Mesin Pelarik LogamMesin Pelarik Logam
Pahat pemotong pelarikPahat pemotong pelarik
Set KikirSet Kikir
Angkup Digital 6 InciAngkup Digital 6 Inci

Bahan

1

Alatan Diperlukan

13

Blueprint ini membuat

Thumbnail
Pemegang tempat

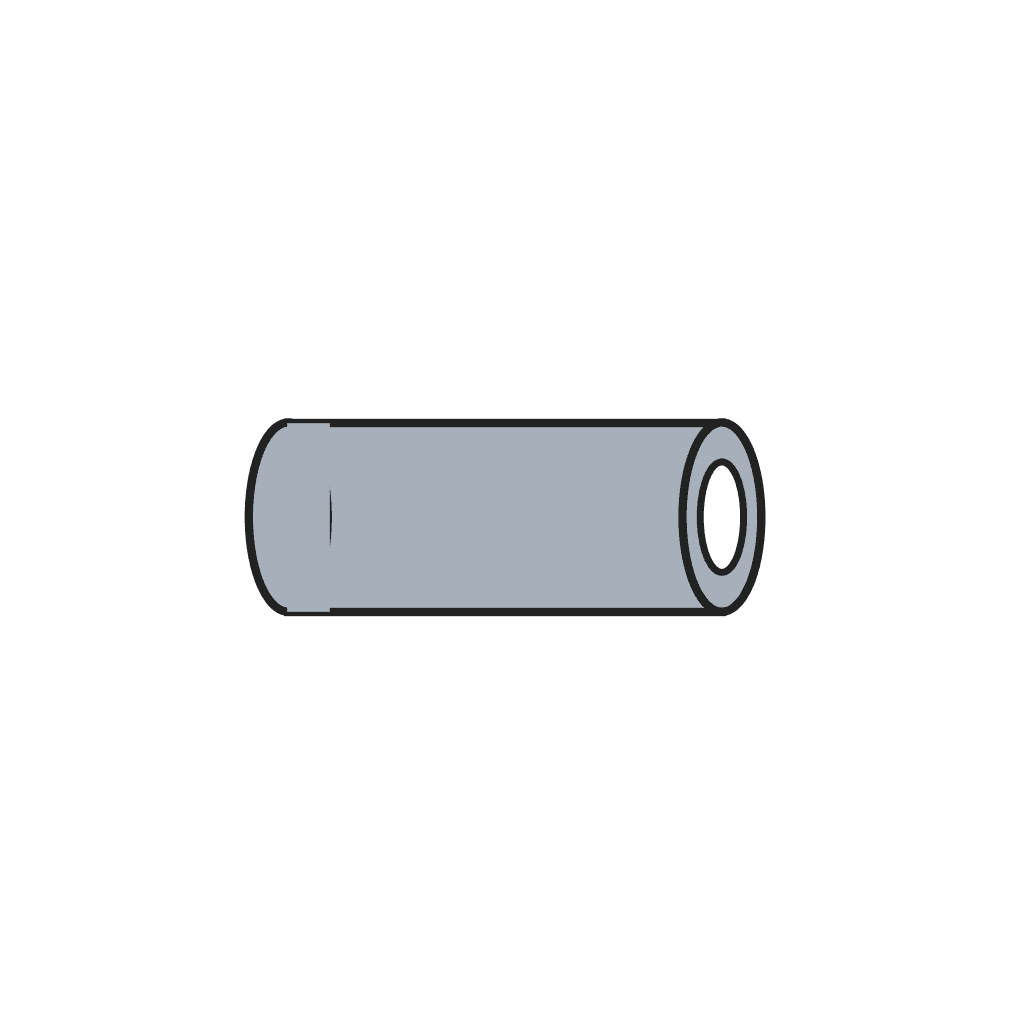

Tiub keluli galas (52100)
