Bearing Steel Wire (52100): Drawn from Bar Through a Drawplate
Bearing balls are headed from thick wire of 52100 steel. Here 52100 bar is forged to rod and drawn through a drawplate. At 1 % carbon it is much harder than mild steel, so it is annealed soft before drawing and again after every two holes, using the 52100 anneal Verhoeven recommends.

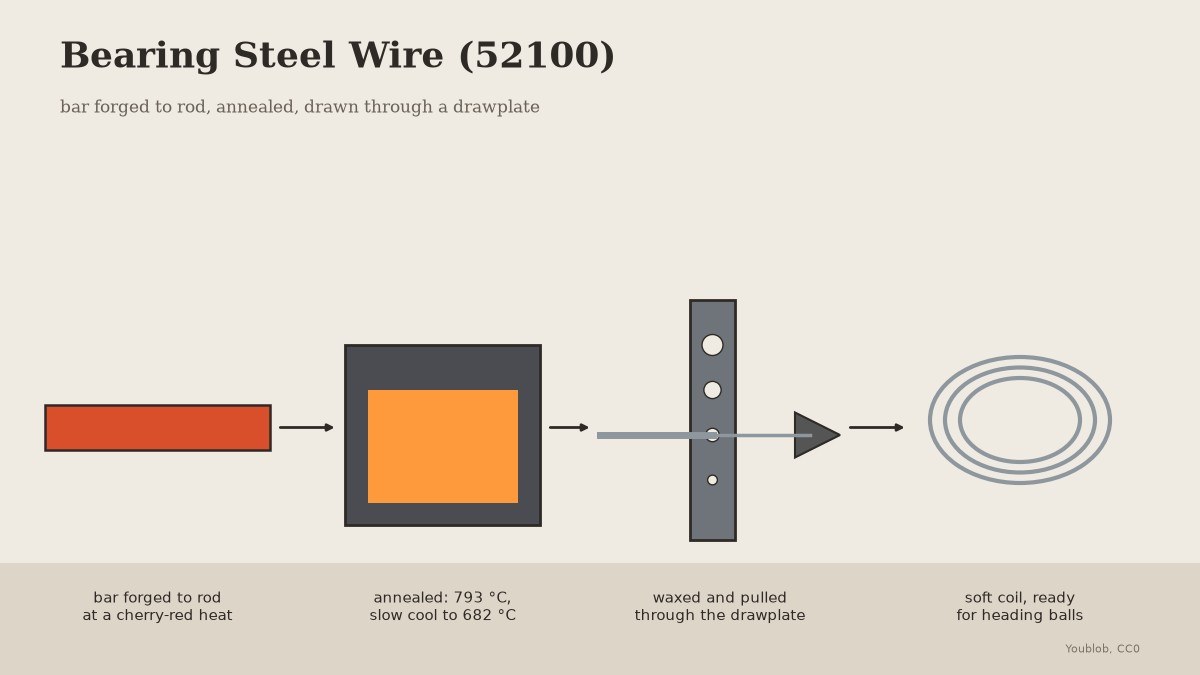

The picture: our drawing, bar to coil.
Lanjutan
2 days
Arahan
1
1
Forge to rod
Forge to rod
Heat the bar to a cherry-red heat and no hotter, and draw it out round on the anvil to a rod a little thicker than the drawplate's largest hole.
Bahan untuk langkah ini:

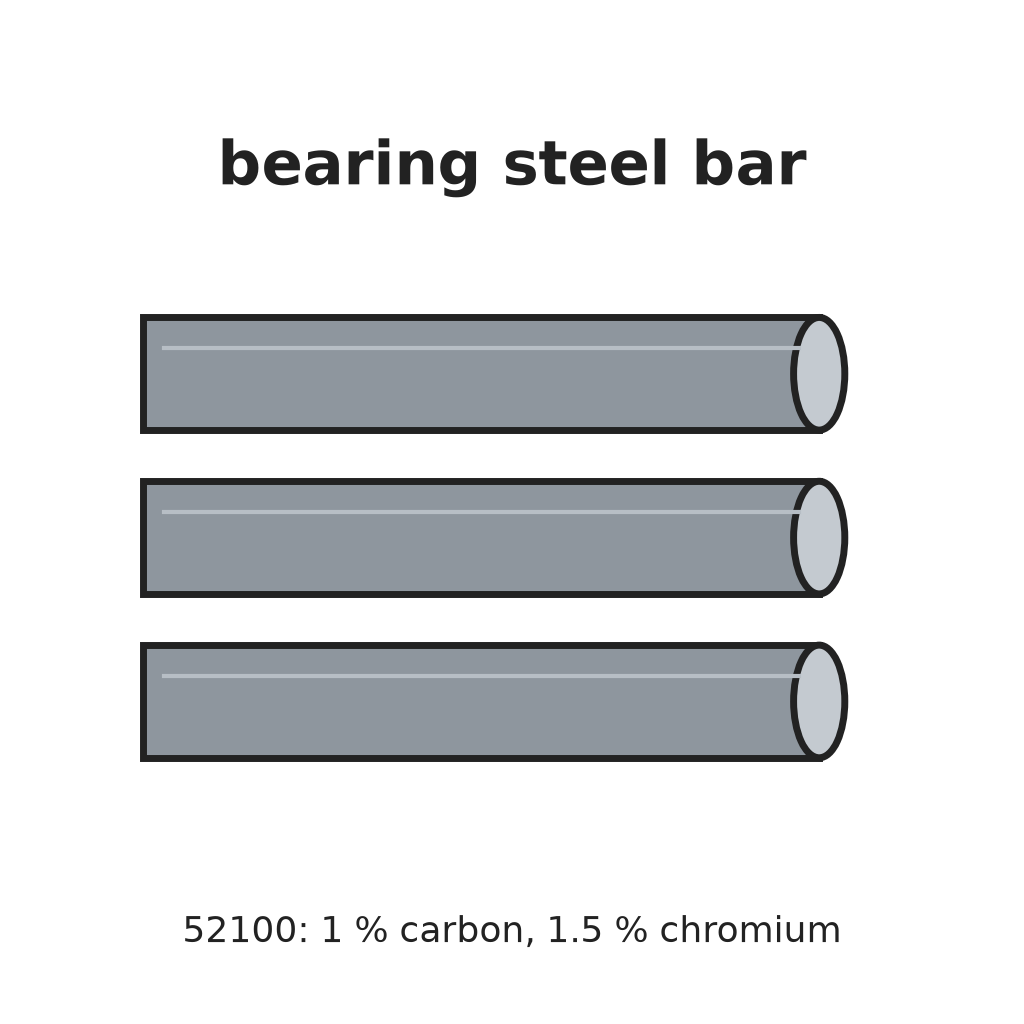

Batang keluli galas (52100)1 kg
Arang1 as requiredAlatan diperlukan:
Relau tukang besi
Andas
Tukul kepala baji lintang
Penyepit tukang besi
Sarung tangan kimpalan
Cermin mata keselamatan2
2
Anneal
Anneal
In the oven, hold it at 793 °C (1460 °F) for 30 minutes, cool in the oven no faster than 500 °C an hour to 682 °C (1260 °F), then cool in air.
Alatan diperlukan:
Ketuhar rawatan haba
Termogandingan dengan paparanPenyepit tukang besiSarung tangan kimpalan3
3
Clean and taper
Clean and taper
Brush off all the scale, then file a long taper on the first 3 cm so it passes the first hole.
Alatan diperlukan:
Set berus dawai
Set Kikir
Ragum Bangku4
4
Wax and draw
Wax and draw
Clamp the drawplate in the vise. Wax the rod, push the taper through the first hole it does not slip through, and pull straight out with the draw tongs in one steady pull.
Bahan untuk langkah ini:
Lilin Lebah20 gAlatan diperlukan:
Plat tarik keluli
Playar tarikRagum Bangku
Sarung Tangan Kerja Kulit5
5
Anneal every two holes
Anneal every two holes
Draw through each next hole without skipping. After every two holes, coil the wire and anneal it again: hold it at 793 °C (1460 °F) for 30 minutes, cool in the oven no faster than 500 °C an hour to 682 °C (1260 °F), then cool in air.
Bahan untuk langkah ini:
Lilin Lebah1 kepingAlatan diperlukan:
Plat tarik keluliPlayar tarikKetuhar rawatan habaTermogandingan dengan paparan6
6
Finish soft
Finish soft

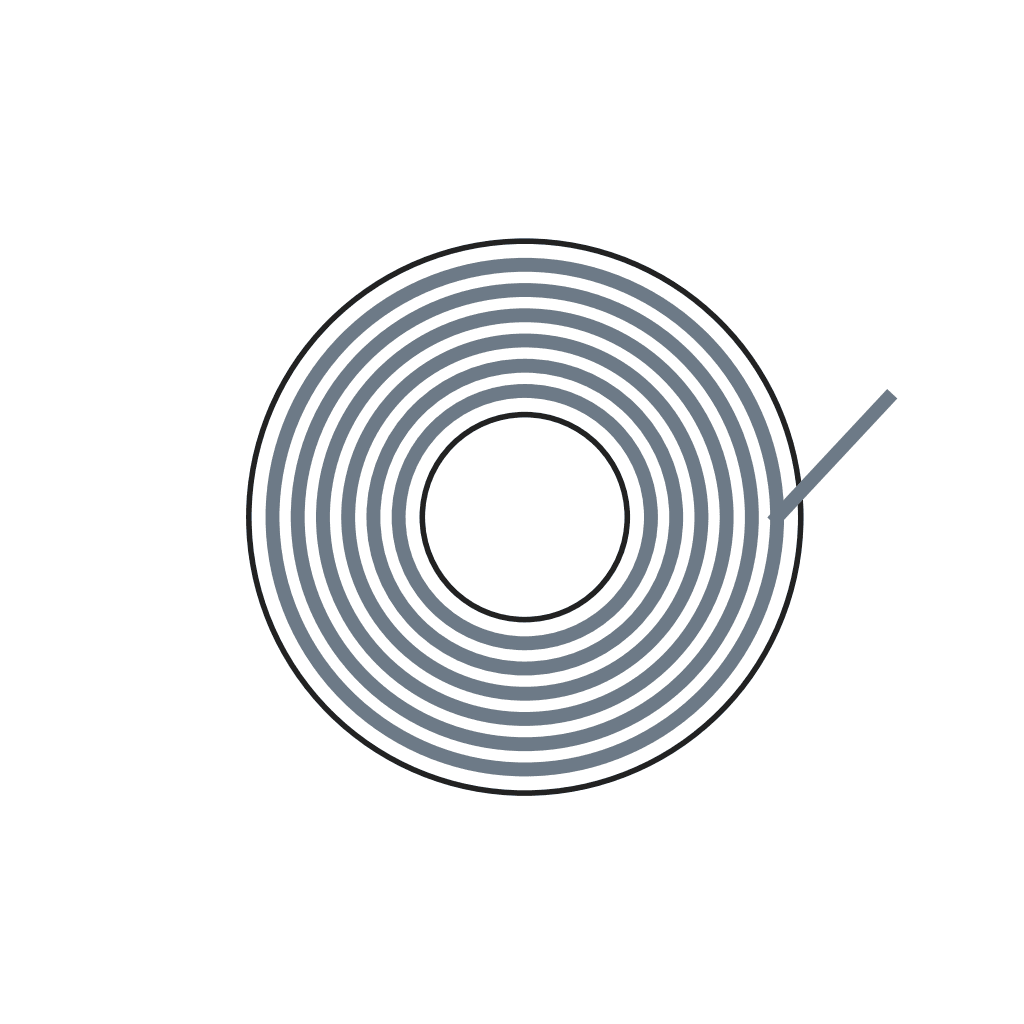

Stop at the diameter your balls need, checked with the caliper, and give the coil a last anneal so it is soft for heading.
Alatan diperlukan:
Angkup Digital 6 InciKetuhar rawatan habaTermogandingan dengan paparan7
7
Troubleshooting
Troubleshooting
Bearing steel wire troubleshooting.
