Brass Ball Check Valve: a Steel Ball on a Lapped Conical Seat

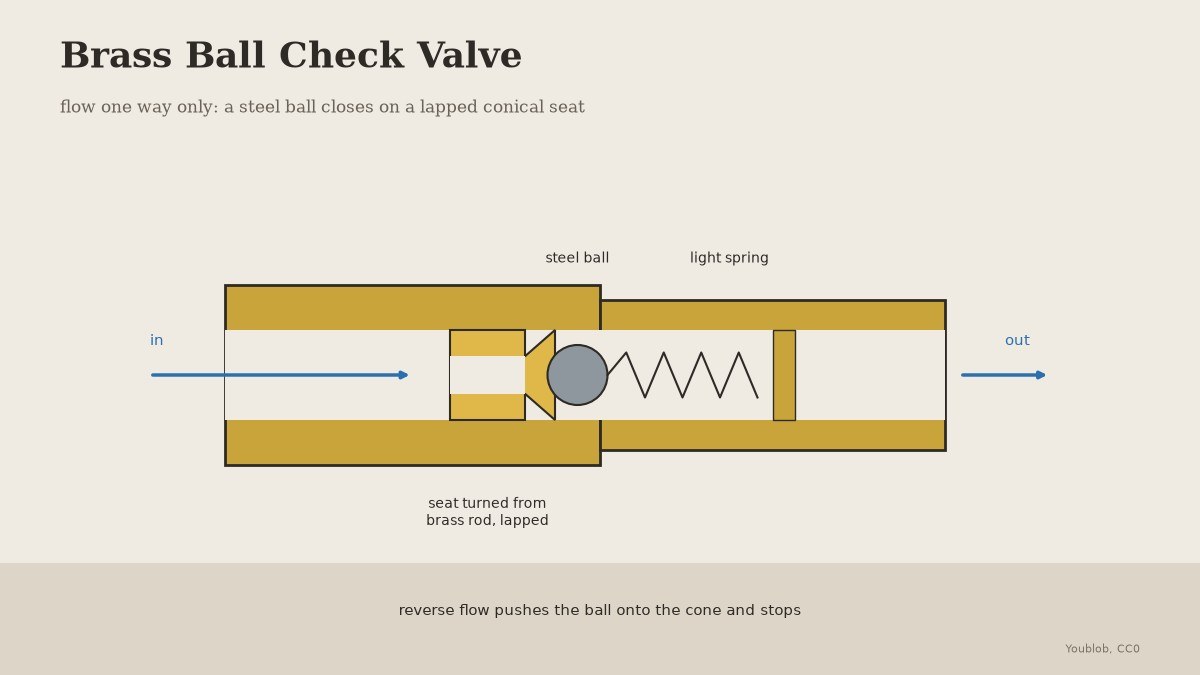

A check valve lets water or air through one way only. In a ball check valve a ball closes on a conical seat, pushed there by reverse flow or by a light spring (Wikipedia, Check valve). This one is built from two brass fittings, a seat turned from brass rod, a steel ball and a spring. The build is ours. The picture: our drawing.
Pertengahan
Half a day

Arahan

1

Turn the seat

Turn a short plug of brass rod to a press fit in the bore of the first fitting. Drill it through, a little smaller than the ball, and countersink the outlet end to a cone that the ball sits in.

Bahan untuk langkah ini:

Bar LoyangBar Loyang1 keping

Alatan diperlukan:

Mesin Pelarik LogamMesin Pelarik Logam
Cuk pelarik 3 rahangCuk pelarik 3 rahang
Mata alat pelarikMata alat pelarik
Set Mata GerudiSet Mata Gerudi
Set Mata Gerudi BenamSet Mata Gerudi Benam
Minyak pemotongMinyak pemotong
Angkup Digital 6 InciAngkup Digital 6 Inci
Cermin mata keselamatanCermin mata keselamatan
2

Lap the seat

Put a trace of lapping compound in the cone, set the ball in it and turn it round under light pressure until the seat shows a bright, unbroken ring. Clean off every trace of compound.

Alatan diperlukan:

Sebatian pelelasSebatian pelelas
Ragum BangkuRagum Bangku
3

Assemble

Press the seat into the first fitting with the cone facing downstream. Drop in the ball, then a light spring that just holds it on the seat, and screw on the second fitting so its end keeps the spring in place.

Bahan untuk langkah ini:

Penyambung loyangPenyambung loyang2 keping
Galas bebola keluliGalas bebola keluli1 keping
Pelbagai spring mampatanPelbagai spring mampatan1 keping

Alatan diperlukan:

Ragum BangkuRagum Bangku
Tukul kepala baji lintangTukul kepala baji lintang
Sepana boleh larasSepana boleh laras
4

Test it

Blow through the inlet: air should pass with a light push. Blow into the outlet: nothing should pass. Mark the flow direction on the body.
