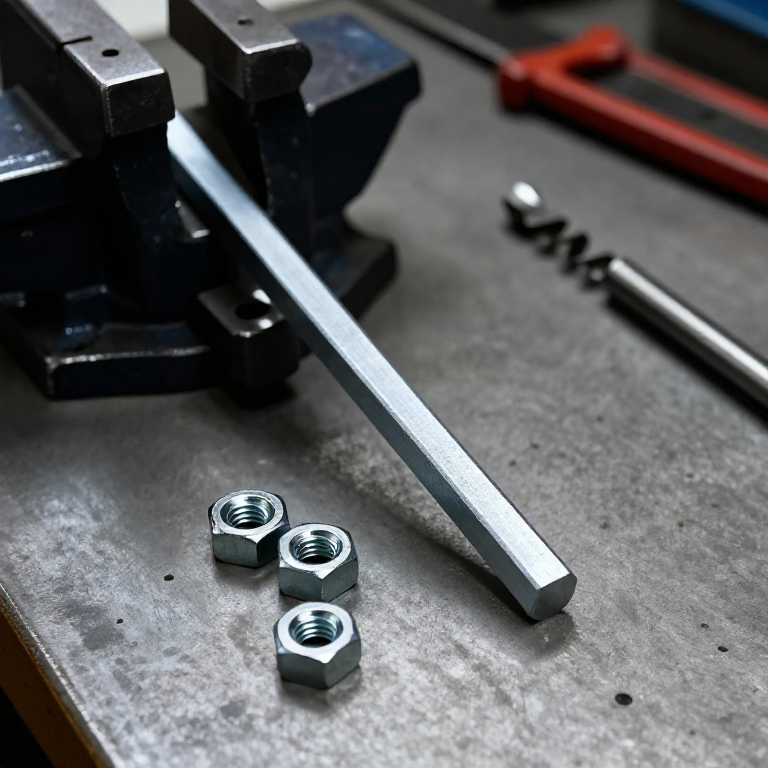

Hex Nuts from Hex Bar
A nut is a short piece of hexagon bar with a tapped hole through it. Drill and tap the end of the bar, saw off one nut's height, and repeat: the bar's flats are already the spanner size. The example is M6 to ISO 4032: 10 mm across the flats, 5.2 mm high, tapped M6 x 1.0 from a 5.0 mm hole.
The notebook gives the bar, drill and height for M5 to M10.
शुरुआती
1 hour for 10 nuts
निर्देशनहरू
1
1
Sizes
Sizes
Jupyter नोटबुक लोड हुँदैछ…
2
2
Square the end
Square the end
Clamp the 10 mm A/F hex bar in the vise, saw the end square and file it flat.
यस चरणका सामग्री:

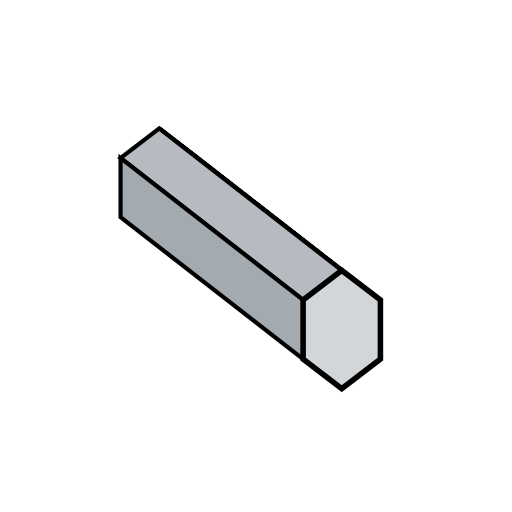

नरम इस्पातको छपत्रे डन्डा0.2 मिटरचाहिने औजार:
बेन्चको भाइस
फलाम काट्ने आरा
रेतीहरूको सेट3
3
Drill the tap hole
Drill the tap hole
Clamp the bar upright in the machine vice under the drill press. Centre-punch the middle of the end and drill a 5.0 mm hole 20 mm deep, with a drop of cutting oil.
यस चरणका सामग्री:
काट्ने तेल5 मिलिचाहिने औजार:
खम्बा भएको ड्रिल
मेसिन भाइस
ड्रिल टुप्पाको सेट
केन्द्र ठोक्ने कीला
सुरक्षा चस्मा4
4
Chamfer the hole
Chamfer the hole
Countersink the hole's mouth lightly, just past the thread's outer diameter.
चाहिने औजार:
काउन्टरसिङ्क बिट सेटखम्बा भएको ड्रिल5
5
Tap M6
Tap M6
Start the M6 tap square in the tap wrench with oil. Turn half a turn in, a quarter back to break the chip, to the bottom of the hole.
यस चरणका सामग्री:
काट्ने तेल5 मिलिचाहिने औजार:
चुरो काट्ने सेट
ट्याप घुमाउने ह्यान्डलबेन्चको भाइस6
6
Saw off a nut
Saw off a nut
Mark 5.2 mm from the end plus the saw's width, and saw it off square. File the cut face flat until the caliper reads 5.2 mm.
चाहिने औजार:
धर्को तान्ने सियो
नीलो चिनो लगाउने लेपफलाम काट्ने आरारेतीहरूको सेट
डिजिटल क्यालिपर ६ इन्च7
7
Chamfer and deburr
Chamfer and deburr
File a small chamfer on the corners of both faces and deburr the thread's ends.
चाहिने औजार:
रेतीहरूको सेट
धार सफा गर्ने औजार8
8
Test and repeat
Test and repeat
Run the nut down an M6 bolt by hand. Re-face the bar's end and repeat; one 20 mm hole gives three nuts.
चाहिने औजार:
षट्कोणीय बोल्ट सङ्ग्रह9
9
Troubleshooting
Troubleshooting
Nut making troubleshooting.
