Closed-Globe Egg Beater: Concentric Rings in a Shut Sphere

Beaten in an open bowl, egg spatters and the air is not forced into it. James M. Jay of Canton, Ohio, received US 27,054, dated 7 February 1860, for an egg beater whose case is a hollow globe of two halves hinged and caught together; a horizontal shaft through it carries concentric rings, the outer one close to the inside so it sweeps the bottom, turned by a wheel and gear on a stand. "The air which occupies the upper part ... is so closely confined that it can not escape during the operation of beating the eggs, consequently it is carried down and mixed thoroughly with the eggs." This rung works out the air-to-egg ratio, then prints the ring dasher and gears, closes it in two bowls, and times a beating.
Середній
About 5 hours, plus printing

Інструкції

1

Air shut in with the eggs

Завантаження блокнота Jupyter…
2

A dasher in a closed box before it

The embedded blueprint spins a dasher in a square box. Jay shuts the eggs in a globe so the air is driven into them.
3

Read US 27,054

"In my egg beater the air which occupies the upper part of the hollow bottom B, together with that which fills the cover or cap C, is so closely confined that it can not escape during the operation of beating the eggs, consequently it is carried down and mixed thoroughly with the eggs by the rings or dashes H', while the eggs are carried up and through the air in the cap or case C, so that a perfect mixture of the air and eggs is effected."
4

Print the rings and gears

Print the concentric-ring dasher (/uploads/blueprints/closed-globe-egg-beater-rings.stl), the 36-tooth wheel (/uploads/blueprints/closed-globe-egg-beater-wheel-36.stl) and the 12-tooth gear (/uploads/blueprints/closed-globe-egg-beater-gear-12.stl). Print in PETG at 0.2 mm layers, 30 % infill, 4 walls.

Матеріали для цього кроку:

Філамент PETGФіламент PETG1 штука

Необхідні інструменти ({count})

3D-принтер FDM3D-принтер FDM
5

Make the globe

Take two matching bowls 120 mm across from the set. Drill both rims at opposite points for the shaft, 5.5 mm, so the shaft lies on the joint.

Матеріали для цього кроку:

Набір мисок для змішуванняНабір мисок для змішування1 штука

Необхідні інструменти ({count})

Акумуляторний дрильАкумуляторний дриль
Набір сверделНабір свердел
Цифровий штангенциркуль 6 дюймівЦифровий штангенциркуль 6 дюймів
6

Shaft, rings and stand

Pass a 5 mm rod through one bowl's holes and the dasher's hub, and epoxy the hub at the centre. Epoxy the 12-tooth gear on the rod outside. Mount the 36-tooth wheel with a crank on an M5 screw on a hardwood upright so it meshes, and stand the lower bowl in a plywood ring.

Матеріали для цього кроку:

Круглий пруток із маловуглецевої сталіКруглий пруток із маловуглецевої сталі1 штука
Двокомпонентна епоксидкаДвокомпонентна епоксидка1 штука
Брусок твердої деревиниБрусок твердої деревини1 штука
Лист фанериЛист фанери1 штука
Машинні гвинтиМашинні гвинти1 штука
Плоска шайбаПлоска шайба1 штука
Шестигранна гайкаШестигранна гайка1 штука
Шуруп по дереву #8 x 1"Шуруп по дереву #8 x 1"1 штука

Необхідні інструменти ({count})

Ножівка по металуНожівка по металу
Лобзикова пилкаЛобзикова пилка
Акумуляторний дрильАкумуляторний дриль
Набір сверделНабір свердел
Розвідний ключРозвідний ключ
Набір викрутокНабір викруток
7

The patent drawing

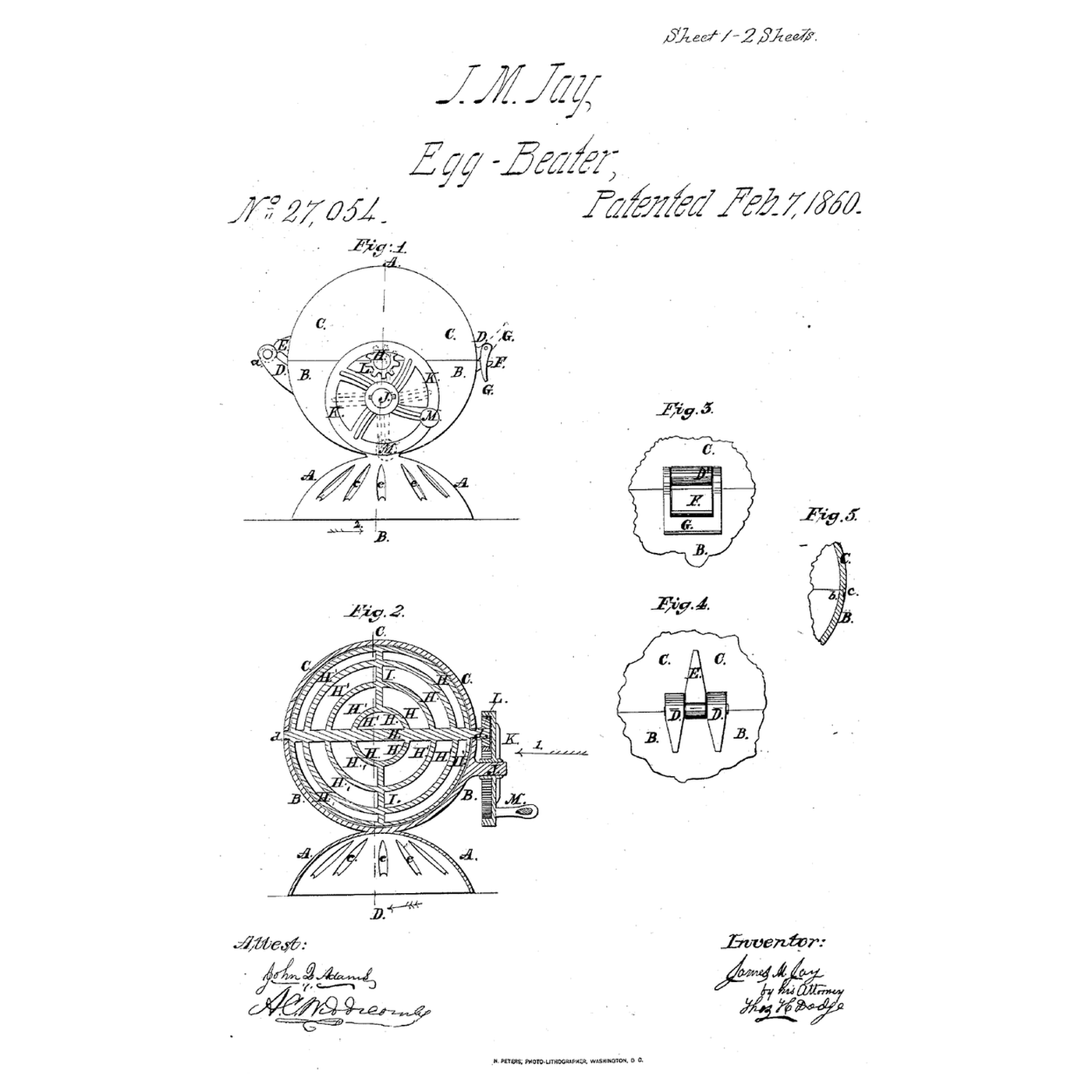

US 27,054 drawing sheet, public domain (expired patent).
Крок 7 - Image 1
8

Closed against open

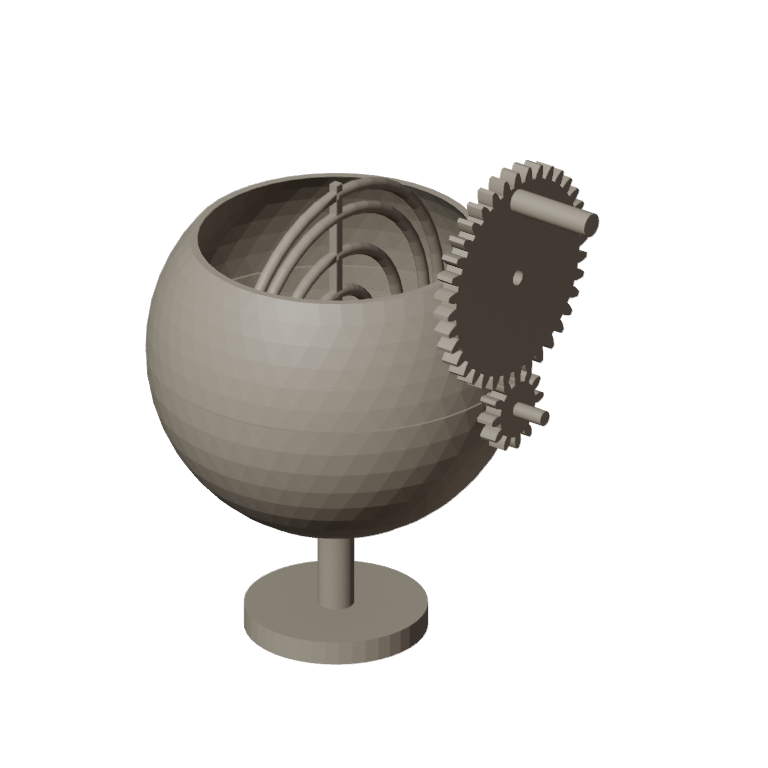

Beat two egg whites with the top bowl clamped on and time them to stiff peaks; then again with the top off. Compare the times and the volume of foam.
Крок 8 - Image 1

Матеріали для цього кроку:

ЯйцеЯйце4 штук

Необхідні інструменти ({count})

СекундомірСекундомір
Цифрові кухонні вагиЦифрові кухонні ваги
9

A globe that leaks, rings that scrape

Closed-globe egg beater troubleshooting.

Flow

Loading...
10

History and honest limits

**James M. Jay** of Canton, Ohio, assignor to himself and John Danner, received US 27,054, dated 7 February 1860. The halves are turned to break joints and fit tight; a hook on the cover hangs on a pivot between lugs, and a swinging catch holds the cover down; the shaft's bearings are in the lower half's edge, the cover cut to fit over them. He wrote that it does not matter whether one or more eggs are beaten. **Honest limits.** FDM prints hold food in their layer lines, so wash well and replace when worn. Two bought bowls stand in for his turned halves, without a hinge. Your times are the result.
