Товкачка для картоплі з дренажною трубкою: розминайте в трубці, вода витікає
Картопля, розм'ята в каструлі, зберігає воду і стає клейкою.
Вінсент Фонтейн-молодший з Касл-тауна, штат Нью-Йорк, отримав патент США 60,355 від 11 грудня 1866 року на товкачку для картоплі: трубчастий резервуар із ручкою з кожного боку та знімним дном із металевої сітки, утримуваним шпильками під вушками; плунжер, який «вільно рухається вгору і вниз усередині», розминає картоплю, «вода з неї проходить крізь дротяне дно», а коли дно знято, картоплю продавлюють назовні.
Цей етап розраховує тиск плунжера, потім друкує трубку, дно та плунжер, і розминає каструлю картоплі, зважуючи воду, що витікає.
Початківець
Близько 1 години, плюс друк
Інструкції
1
1
Тиск на плунжер
Тиск на плунжер
Завантаження блокнота Jupyter…
2
2
Перегородка з сітки перед ним
Перегородка з сітки перед ним
Вбудований рецепт пропускає яйце через марлю. Фонтан випускає воду з картоплі через дно з металевої сітки, поки пуансон їх розминає.
3
3
Читати US 60,355
Читати US 60,355
"Мій удосконалений товкачка, будучи таким чином побудованим, картоплю, яку потрібно розім'яти, кладуть у ємність A, а товкачку C вільно рухають вгору й вниз всередині неї, і таким чином картопля розминається, а вода з неї стікає крізь дротяне дно B. Коли потрібно вийняти картоплю, дно B знімають з ємності A, і картоплю можна випресувати з ємності A.
4
4
Надрукуйте деталі
Надрукуйте деталі
Надрукуйте трубку з ручками та вушками, дно з сіткою 3,2 мм і штифтами, а також поршень. Друкуйте в PETG шарами по 0,2 мм, заповнення 30 %, 4 стінки; перед першим використанням промийте.
Матеріали для цього кроку:
Філамент PETG1 штукаНеобхідні інструменти ({count})
3D-принтер FDM5
5
Друк трубки
6
6
Надрукуйте нижню частину
Надрукуйте нижню частину
Нижня частина, надрукована згідно з кроком 4.
7
7
Надрукуйте поршень
Надрукуйте поршень
Поршень, надрукований за інструкцією кроку 4.
8
8

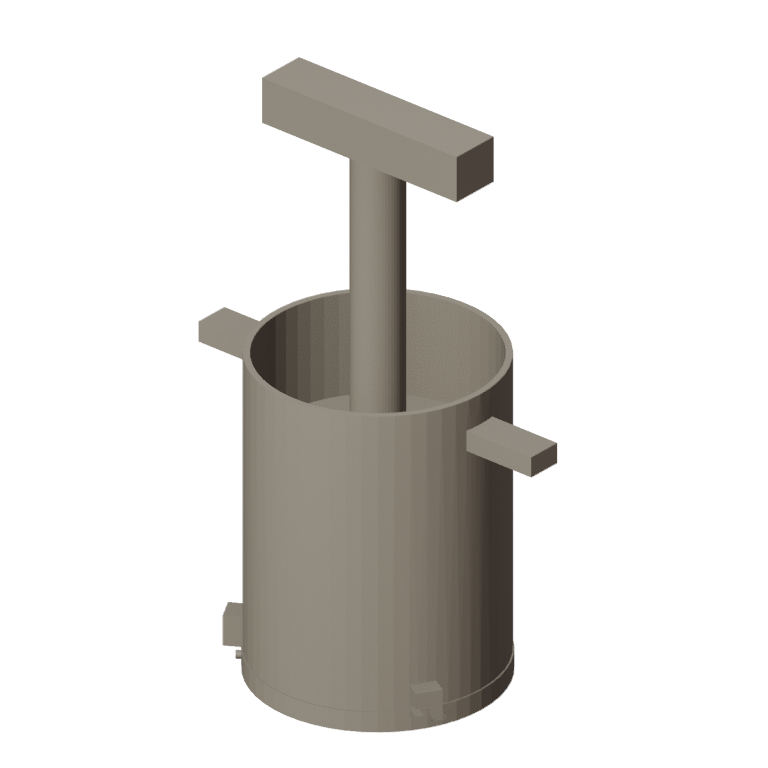

Підігнати дно
Підігнати дно
Надіньте кільце дна на трубку так, щоб його штифти зайшли в пази вушок, і поверніть, щоб зафіксувати. Підпиляйте пази, якщо вони надто тугі.
Необхідні інструменти ({count})
Напилки (ручний напилок)9
9

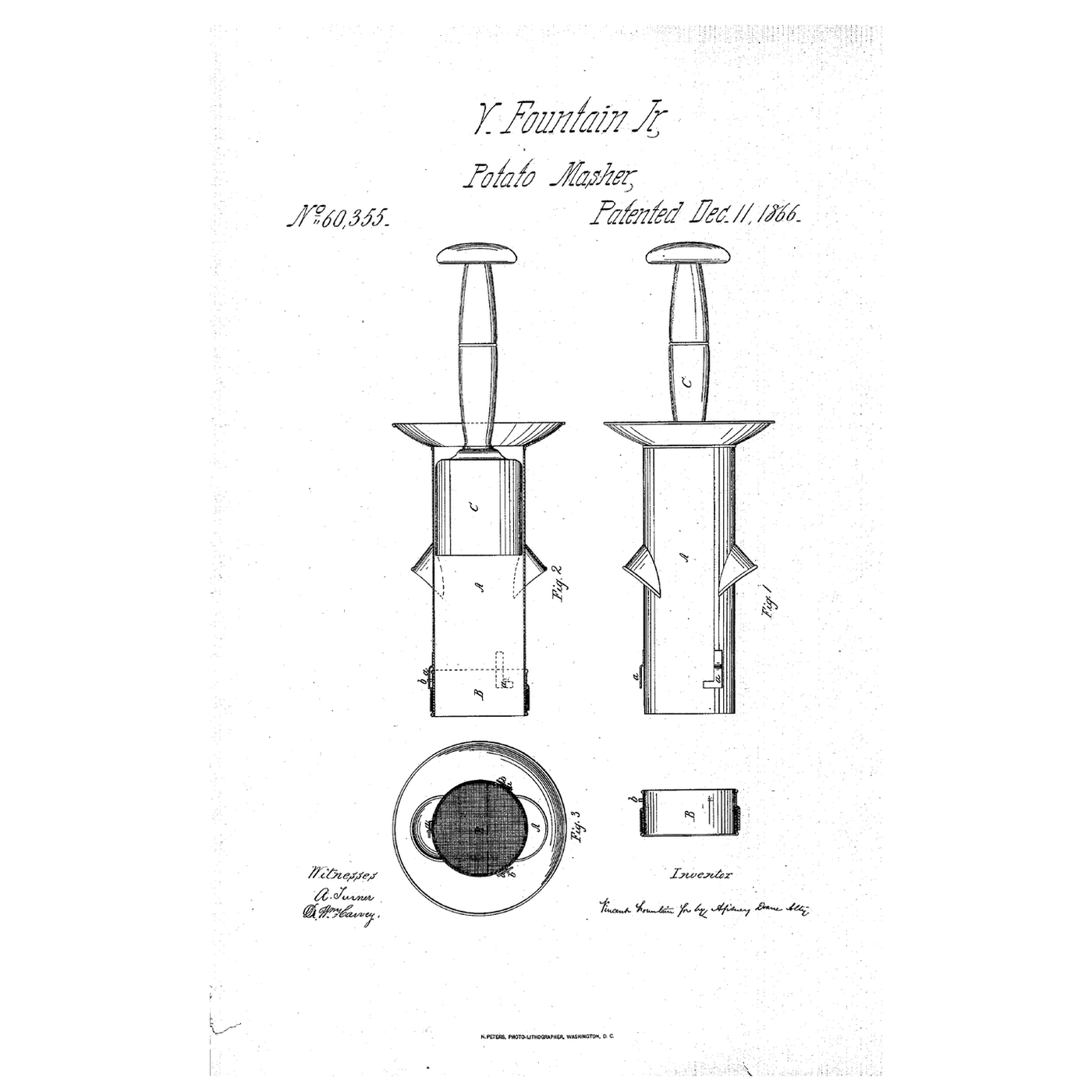

Креслення патенту
Креслення патенту
Аркуш креслень US 60,355, суспільне надбання (термін дії патенту минув).
10
10
Відваріть картоплю
Відваріть картоплю
Відваріть 500 г картоплі, очищеної та розрізаної на чотири частини, у підсоленій воді близько 20 хвилин, доки ніж буде легко входити; відцідіть.
Матеріали для цього кроку:
Картопля1 штука
Вода1 штукаНеобхідні інструменти ({count})
Каструля з високими стінками
Цифрові кухонні ваги11
11
Розімніть і зважте воду
Розімніть і зважте воду
Поставте трубку в миску на вагах і обнуліть їх. Наповніть її гарячою картоплею та працюйте поршнем; зніміть показання, скільки води зібралося. Викрутіть дно та видавіть м'ясо.
Необхідні інструменти ({count})
Велика миска з нержавкої сталіЦифрові кухонні ваги
Секундомір12
12
Дно, що відпадає, поршень, що заклинює
Дно, що відпадає, поршень, що заклинює
Усунення несправностей товкачки для картоплі з дренажною трубкою.
Flow
Loading...
13
13
Історія та чесні обмеження
Історія та чесні обмеження
**Vincent Fountain Jr.** з Касл-Тона, округ Річмонд, штат Нью-Йорк, отримав патент US 60,355 від 11 грудня 1866 року. Ємність може бути з жерсті або з будь-якого придатного матеріалу; дно являє собою кільце з денцем із сітки з дротяного полотна; товкачка виготовлена з твердої деревини, як звичайна товкачка, але достатньо великою, щоб входити в ємність. Він заявив права на трубку з knockout-денцем із перфорацією та ручками, а також на поршень.
**Чесні обмеження.** Друкована сітка замінює дротяне полотно; FDM друки утримують їжу в своїх шарах, тож ретельно промивайте. Ваші ваги є результатом.
