Piston-Pump Egg Beater: Pump the Eggs Through a Grate

A whisk stirs the eggs; it does not force them through anything. J. J. Parker of Marietta, Ohio, received US 25,038, dated 9 August 1859, for an egg beater and churn combined: a tin tube with square openings at its lower end and a piston inside, worked up and down "in the manner of a pump" by a crank, which "draws the eggs in and out through the grate bars until they are completely torn in pieces or made perfectly fine and frothy"; a band turned round the tube's foot closes the openings to vary the agitation. This rung works out the jet speed at each band setting, then prints the tube, band and piston, fits the crank, and times a beating at two settings.
Середній
About 3 hours, plus printing

Інструкції

1

Jet speed at each setting

Завантаження блокнота Jupyter…
2

The churning it also does

The embedded blueprint churns cream to butter. Parker's pump-tube does the same when worked longer in cream.
3

Read US 25,038

"At the lower end of the tube is a band of about one half an inch in width loosely fitted with openings one fourth of an inch square and corresponding exactly with the openings in the tube and of the same size, so that by turning the band around either way the openings are closed or made smaller at pleasure, so as to produce more or less agitation in the eggs or cream. This band has a bottom with grate like bars cut or made in it."
4

Print the tube, band and piston

Print the tube (/uploads/blueprints/piston-pump-egg-beater-tube.stl), the band with its grate (/uploads/blueprints/piston-pump-egg-beater-band.stl) and the piston disk (/uploads/blueprints/piston-pump-egg-beater-piston.stl). Print in PETG at 0.2 mm layers, 30 % infill, 4 walls.

Матеріали для цього кроку:

Філамент PETGФіламент PETG1 штука

Необхідні інструменти ({count})

3D-принтер FDM3D-принтер FDM
5

Pack the piston

Cut a leather disk 2 mm larger than the piston. Clamp it between the printed disk and a washer on an M3 rod end with a nut, so its edge seals the tube.

Матеріали для цього кроку:

ШкіраШкіра1 штука
Плоска шайбаПлоска шайба1 штука
Шестигранна гайкаШестигранна гайка1 штука
Машинні гвинтиМашинні гвинти1 штука

Необхідні інструменти ({count})

Макетний ніжМакетний ніж
Розвідний ключРозвідний ключ
Цифровий штангенциркуль 6 дюймівЦифровий штангенциркуль 6 дюймів
6

Post and crank

Epoxy a 4 mm wire post up the tube's side, bent at its top into bearings 100 mm above the tube. Bend a crank shaft of 3 mm wire with a 22 mm crank one end and a handle the other, and link the crank to the rod with a wire pitman.

Матеріали для цього кроку:

Круглий пруток із маловуглецевої сталіКруглий пруток із маловуглецевої сталі1 штука
Дріт із нержавкої сталіДріт із нержавкої сталі1 штука
Двокомпонентна епоксидкаДвокомпонентна епоксидка1 штука

Необхідні інструменти ({count})

Слюсарні лещатаСлюсарні лещата
КруглогубціКруглогубці
ПлоскогубціПлоскогубці
Ножівка по металуНожівка по металу
Прозорі захисні окуляриПрозорі захисні окуляри
7

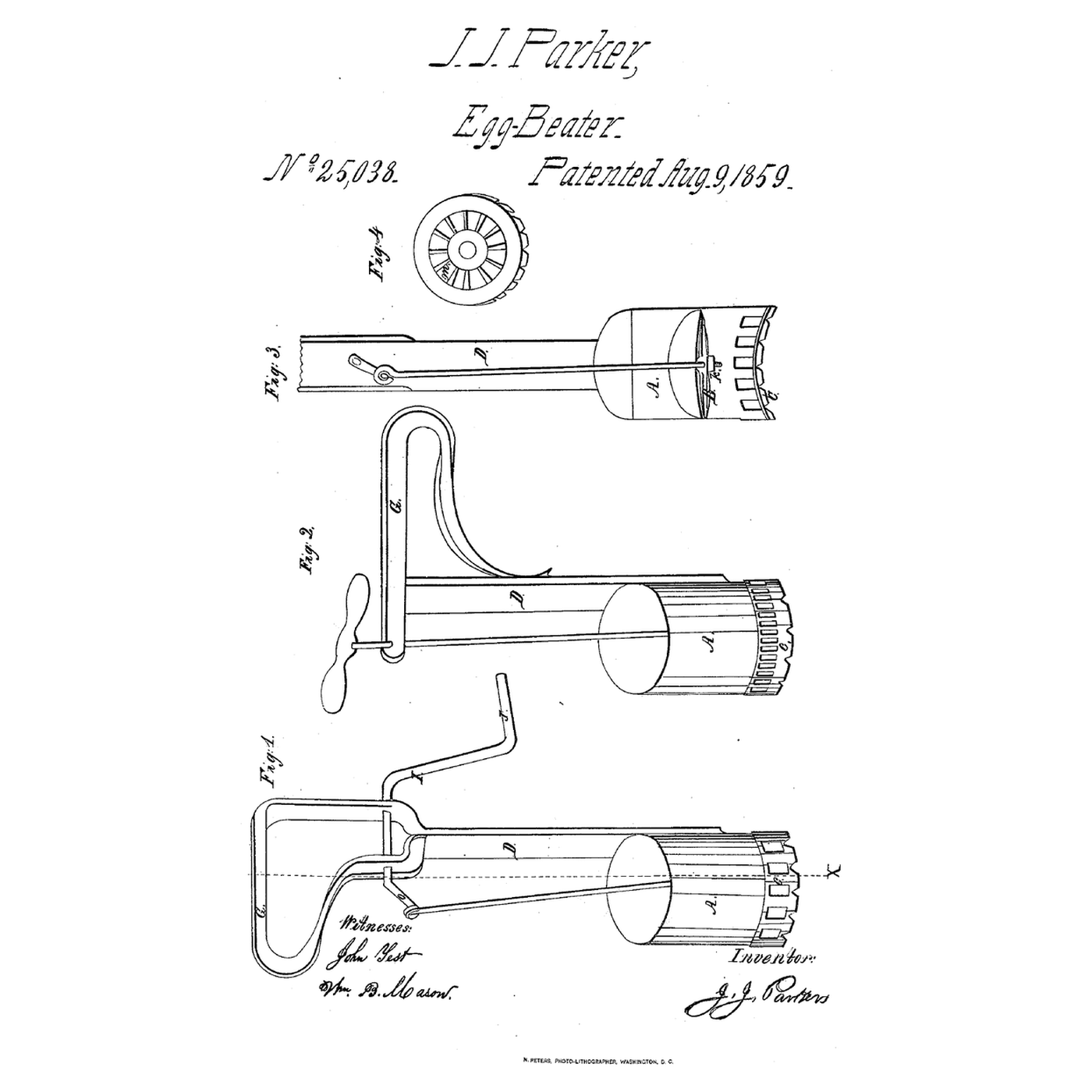

The patent drawing

US 25,038 drawing sheet, public domain (expired patent).
Крок 7 - Image 1
8

Beat at two settings

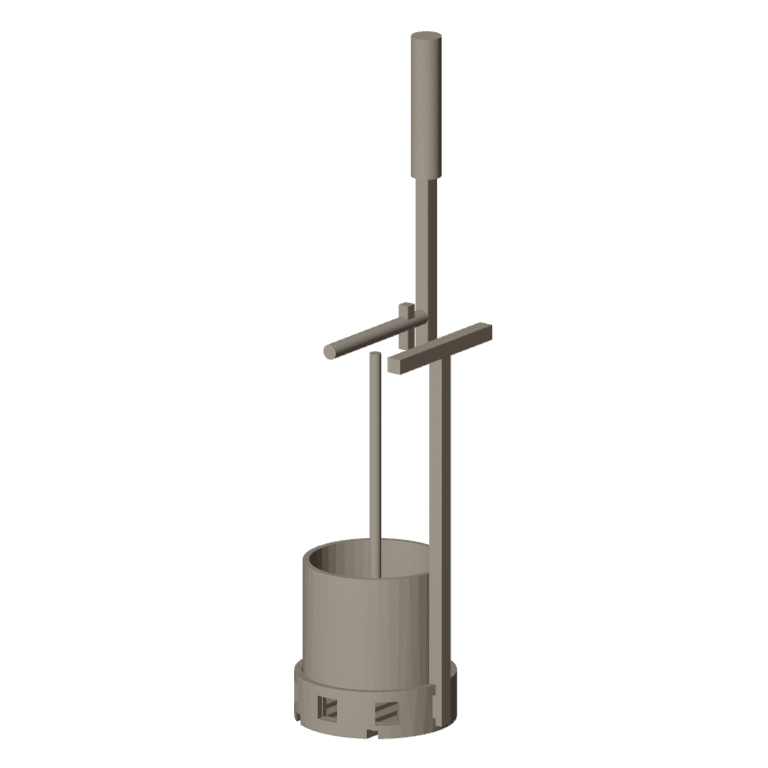

Stand the beater in a bowl with two eggs and a spoon of sugar. Crank twice a second with the band fully open and time to a fine froth; repeat with the band half closed.
Крок 8 - Image 1

Матеріали для цього кроку:

ЯйцеЯйце4 штук
Цукор-пісокЦукор-пісок1 штука

Необхідні інструменти ({count})

Велика миска з нержавкої сталіВелика миска з нержавкої сталі
СекундомірСекундомір
9

A pump that leaks past, sticks or splashes

Piston-pump egg beater troubleshooting.

Flow

Loading...
10

History and honest limits

**J. J. Parker** of Marietta, Ohio, received US 25,038, dated 9 August 1859. His smaller machine's tube is one and a half inches across and one and five eighths deep; the crank shaft is No. 7 wire with a seven-eighths-inch crank; the piston is two oval pieces of thin metal with leather between, its edges forced out by pressing them together. It may also be worked by a handle on the rod instead of a crank. **Honest limits.** FDM prints hold food in their layer lines, so wash well and replace when worn. Printed PETG stands in for tin. The notebook treats the flow as steady. Your times are the result.
