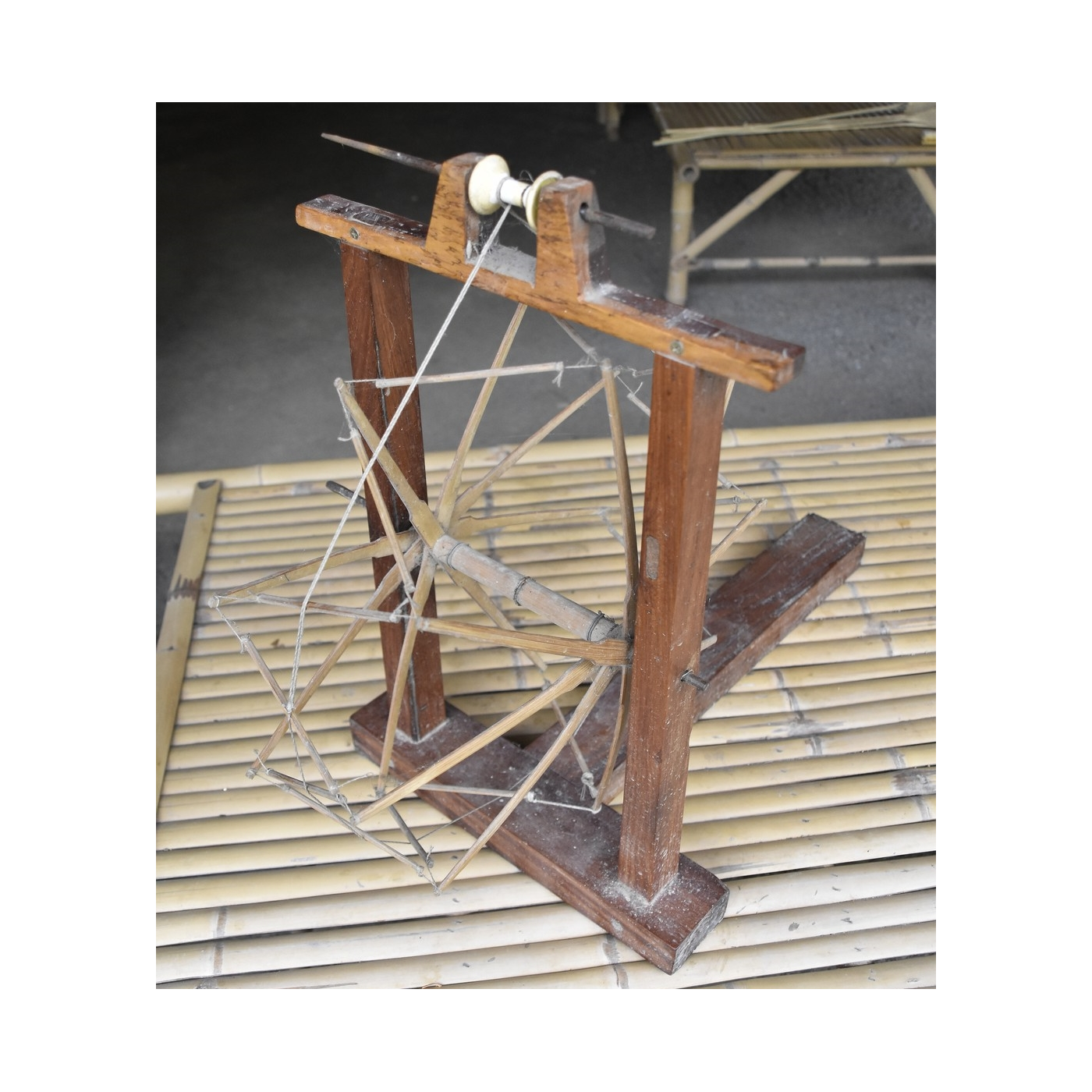

ไน (nai) (จุงเพียน) — колесо обертається повільно, веретено швидко, прядучи бавовну в нитку
จุงเพียน (chung phian), або ไน (nai), — знаряддя для прядіння нитки з бамбука, твердої деревини, мотузки й заліза. Колесо через пас обертає залізне веретено; коли крутять колесо, веретено обертається разом із ним, але швидше, бо їхні розміри різні: принцип підвищувальної передачі.
Цей blueprint виготовляє ไน (nai) за джерелом.
Середній
Близько 1 дня
Інструкції
1
1
Підвищувальна передача
Підвищувальна передача
Завантаження блокнота Jupyter…
2
2
Попередня робота з бамбуком
Попередня робота з бамбуком
ไม้มือเสือ (mai mue suea) обстругують із половини розколотого бамбука; колесо ไน (nai) теж роблять із бамбука, обструганого на планки.
3
3
Читаємо джерело
Читаємо джерело
«Пас із мотузки йде між колесом і залізним веретеном. Коли колесо крутять, веретено обертається разом із ним, але швидше за колесо, бо колесо й веретено різного розміру.» (ศูนย์มานุษยวิทยาสิรินธร, Антропологічний центр Сіріндгорн, авторка พิชชา ทองขลิบ, CC BY 4.0)
4
4
Колесо
Колесо
Обстругайте з твердої деревини або бамбука планки завширшки близько двох дюймів, звужені до обох кінців, потрібної довжини. Складіть їх навхрест або схрестіть 4-6 штук і просвердліть посередині отвір для осі. Зв'яжіть усі кінці в коло, потім натягніть мотузку навхрест по ширині колеса, щоб нею йшов пас.
Матеріали для цього кроку:
Бамбукові жердини1 штука
Джутовий шпагат1 штука
Бавовняний шпагат1 штука
Шканти з твердої деревини1 штукаНеобхідні інструменти ({count})
Мачете
Ніж
Ручна пилка
Акумуляторний дриль
Набір свердел5
5
Стійка й основа
Стійка й основа
Поставте стійку з твердої деревини для колеса на горизонтальну дошку основи і пропустіть крізь неї вісь колеса. Прикріпіть до основи ще одну дошку паралельно колесу як опору веретена.
Матеріали для цього кроку:
Дошка з твердої деревини1 штука
Шуруп по дереву #8 x 1"1 штука
Столярний клей1 штукаНеобхідні інструменти ({count})
Ручна пилка
Набір викруток6
6
Веретено й пас
Веретено й пас
Пропустіть залізне веретено крізь маленькі залізні петлі на цій дошці. Надіньте круглий паперовий диск біля основи веретена, щоб нитка не намотувалася на петлі. Надіньте мотузковий пас між колесом і веретеном.
Матеріали для цього кроку:
Круглий пруток із маловуглецевої сталі1 штука
Шуруп-кільце2 штук
Бавовняний шпагат1 штукаНеобхідні інструменти ({count})
Ножівка по металу
Напилок по металу7
7
Справжні фотографії
Справжні фотографії

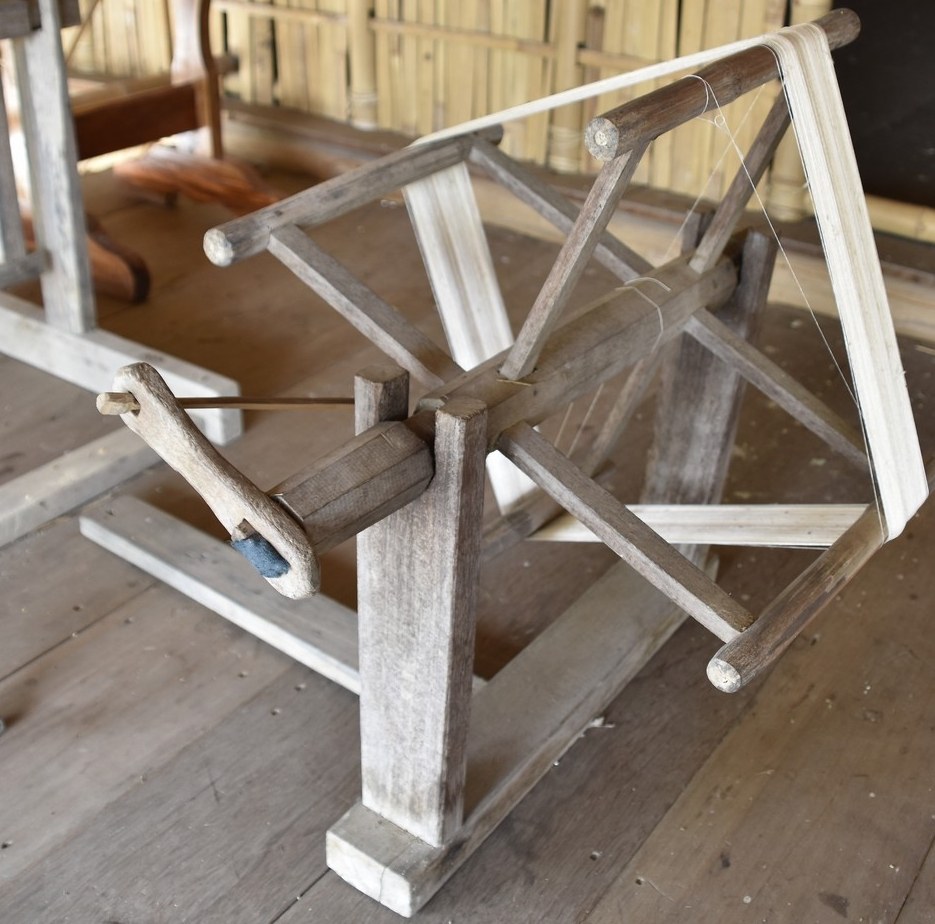

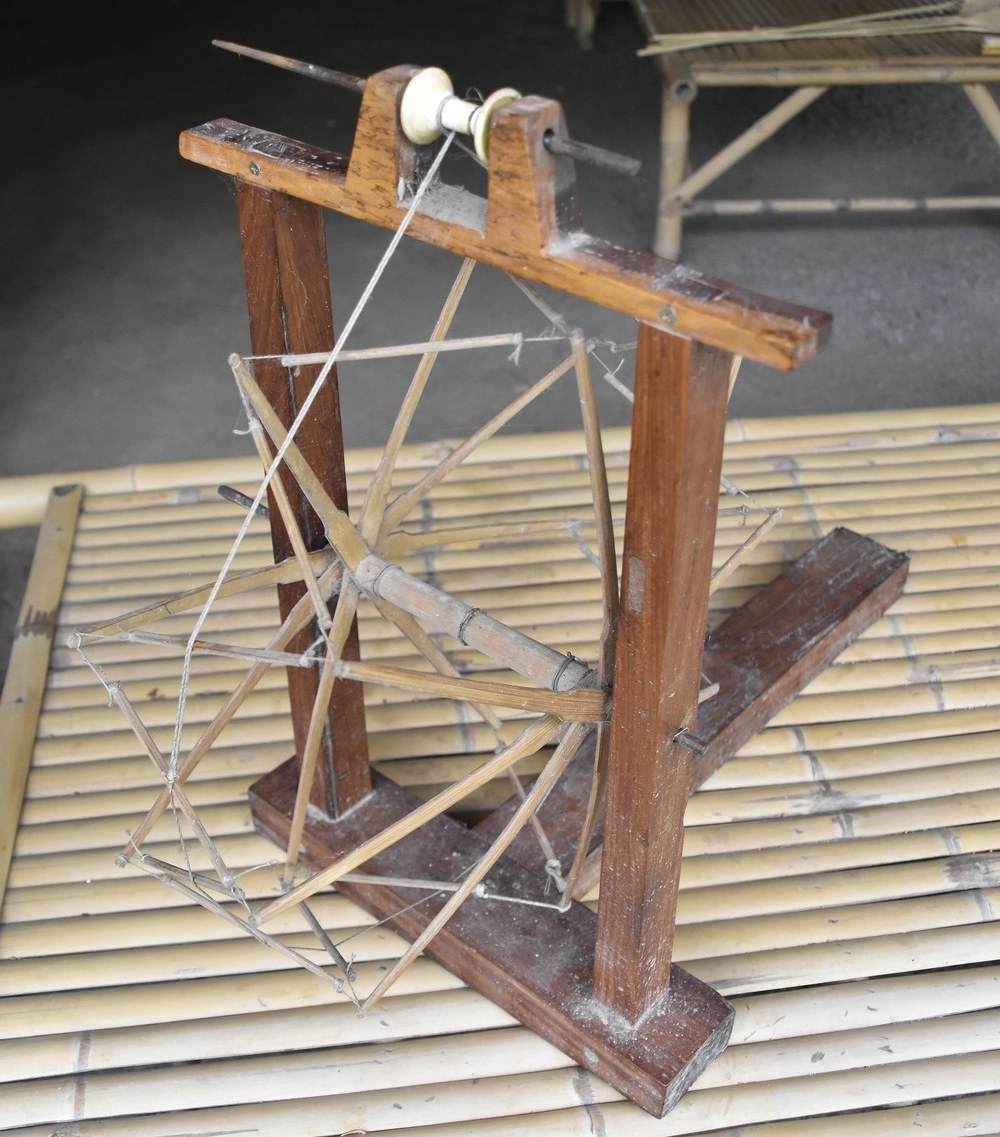

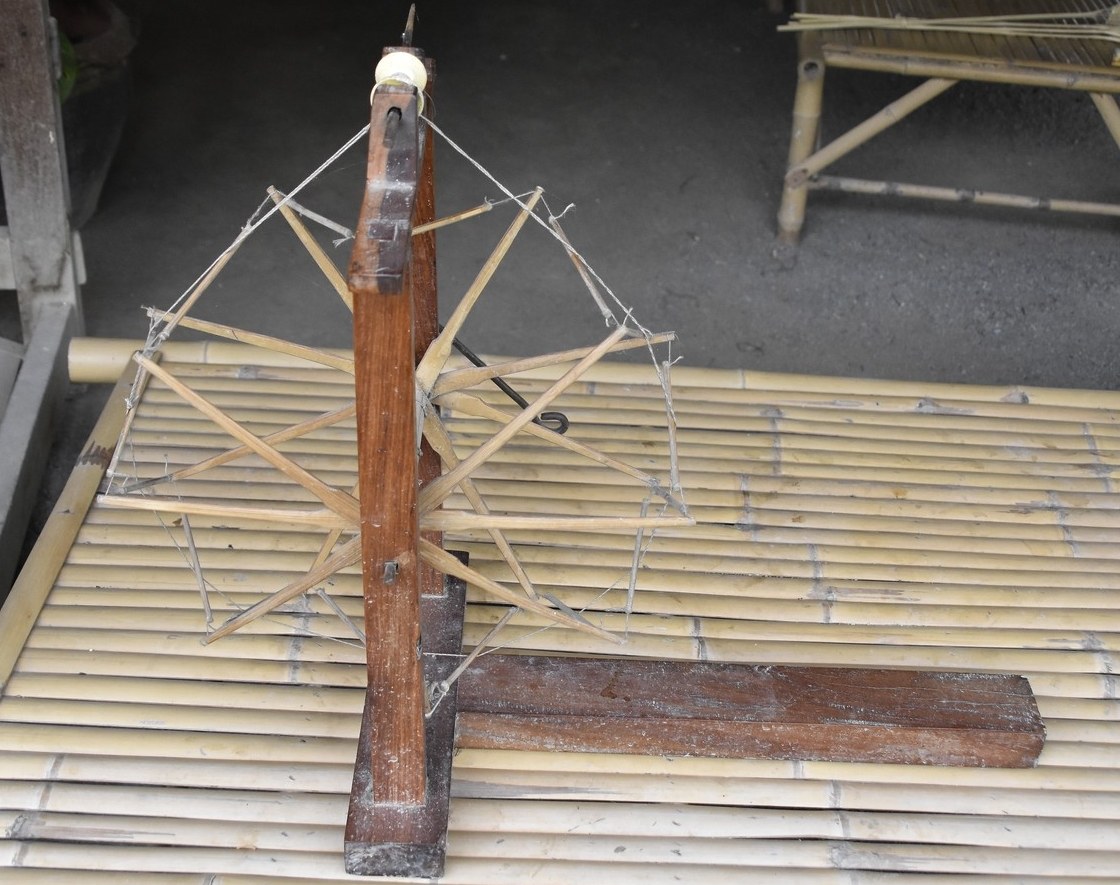

Справжні фотографії: จุงเพียน (chung phian), ศูนย์ฟื้นฟูวัฒนธรรมไตดำโบราณ (Ancient Tai Dam Cultural Revival Centre) (ศูนย์มานุษยวิทยาสิรินธร, Антропологічний центр Сіріндхорн, автор พิชชา ทองขลิบ (Phitcha Thongkhlip), CC BY 4.0)



8
8
Як прясти
Як прясти
Прикрутіть бавовну чи шовк до веретена, крутіть колесо правою рукою, а лівою витягуйте й відпускайте, поки веретено скручує. Нитка намотується на веретено; коли її досить, перемотайте її на мотовило й зв'яжіть у мотки. Тому, хто пряде, потрібна вправність, щоб спрясти рівну нитку, яка не рветься.

9
9
Усунення несправностей
Усунення несправностей
Усунення несправностей ไน (nai).
Flow
Loading...
10
10
Історія та обмеження
Історія та обмеження
Місцева назва จุงเพียน (тай дам); записано в ศูนย์ฟื้นฟูวัฒนธรรมไตดำโบราณ (Ancient Tai Dam Cultural Revival Centre), Супханбурі.
Джерело: ศูนย์มานุษยวิทยาสิรินธร (Антропологічний центр Сіріндгорн), база даних традиційних побутових предметів, "จุงเพียน", авторка พิชชา ทองขลิบ (ліцензія CC BY 4.0).
**Обмеження.** Джерело не вказує розміру колеса й веретена; розміри в моделі — приклади. Кінці спиць ми зв'язуємо джутовим шпагатом замість ротанга.
