Повітряний збивач з регульованою температурою: міхи проганяють повітря повз банку з водою та вгору крізь вершки

Роберт Макката́н з Тównда, штат Пенсильванія, отримав патент США 17,439 від 2 червня 1857 року на «Атмосферний збивач»: міхи, що приводяться в дію важелем, нагнітають повітря через камеру навколо резервуара з холодною або теплою водою, «де воно охолоджується або нагрівається за потреби», і далі вниз по трубі, гілки якої розподіляють його крізь вершки. Цей етап передбачає друк повітряної камери, клапанів і основи розгалуження, збирання збивача та виготовлення масла.
Середній
Близько 4 годин, плюс друк

Інструкції

1

Повітря крізь крем

Завантаження блокнота Jupyter…
2

Загартування водою перед тим

Гаррісон загартовує вершки водою в мішалці; Маккатчен загартовує повітря, яке він продуває крізь неї.
3

Читайте US 17,439

«Міхи приводяться в дію шляхом руху важеля G вгору та вниз, при цьому потік повітря, створюваний ними, спочатку проходить через резервуар C, де він охолоджується або нагрівається за потреби, стикаючись з охолодженою або нагрітою поверхнею внутрішнього резервуара, а звідти через повітряну трубку M, яка розподіляє його крізь молоко або вершки в корпусі маслобійки».
4

Надрукуйте деталі

Надрукуйте повітряну камеру, два клапани-заслінки та відгалужувальну ніжку. Друкуйте з PETG шаром 0,2 мм, заповнення 30 %, 4 стінки; промийте перед першим використанням.

Матеріали для цього кроку:

Філамент PETGФіламент PETG1 штука

Необхідні інструменти ({count})

3D-принтер FDM3D-принтер FDM
5

Надрукуйте повітряну камеру

Повітряна камера, надрукована згідно з кроком 4.
Файл дизайнуSTLCC0 - Free
6

Надрукуйте клапан-заслінку

Клапан-заслінка, надрукований відповідно до кроку 4.
Файл дизайнуSTLCC0 - Free
7

Друкуйте основу гілки

Основа гілки, надрукована згідно з кроком 4.
Файл дизайнуSTLCC0 - Free
8

Камера, банка та труба

Приклейте клапан однобічної дії всередині кожного вхідного отвору камери так, щоб він відкривався всередину. Поставте чисту бляшану банку всередину камери як резервуар для води та герметично загерметизуйте кришку камери по краю харчовим силіконом. Приклейте харчову трубу діаметром 20 мм від вихідного отвору камери, крізь кришку маслобійки, донизу до відгалуження біля дна харчової ємності.

Матеріали для цього кроку:

БляшанкаБляшанка1 штука
Силіконовий герметикСиліконовий герметик1 штука
ПВХ-трубаПВХ-труба1 штука
Двокомпонентна епоксидкаДвокомпонентна епоксидка1 штука
Посудина для зберігання харчової якостіПосудина для зберігання харчової якості1 штука

Необхідні інструменти ({count})

Ножівка по металуНожівка по металу
Акумуляторний дрильАкумуляторний дриль
Набір кільцевих пилокНабір кільцевих пилок
9

Міхи та важіль

Закріпіть два ручні міхи на кришці, по одному з кожного боку, їхні сопла в отворах камери. Укріпіть соснowий важіль на стійці між ними з'єднайте його з верхньою дошкою кожного міха соснowим стрижнем, так щоб один міх закривався, коли інший відкривається.

Матеріали для цього кроку:

Ковальський міхКовальський міх2 штук
Соснова дошкаСоснова дошка1 штука
Круглий пруток із маловуглецевої сталіКруглий пруток із маловуглецевої сталі1 штука
Шуруп по дереву #8 x 1"Шуруп по дереву #8 x 1"1 штука

Необхідні інструменти ({count})

Ручна пилкаРучна пилка
Акумуляторний дрильАкумуляторний дриль
Набір викрутокНабір викруток
10

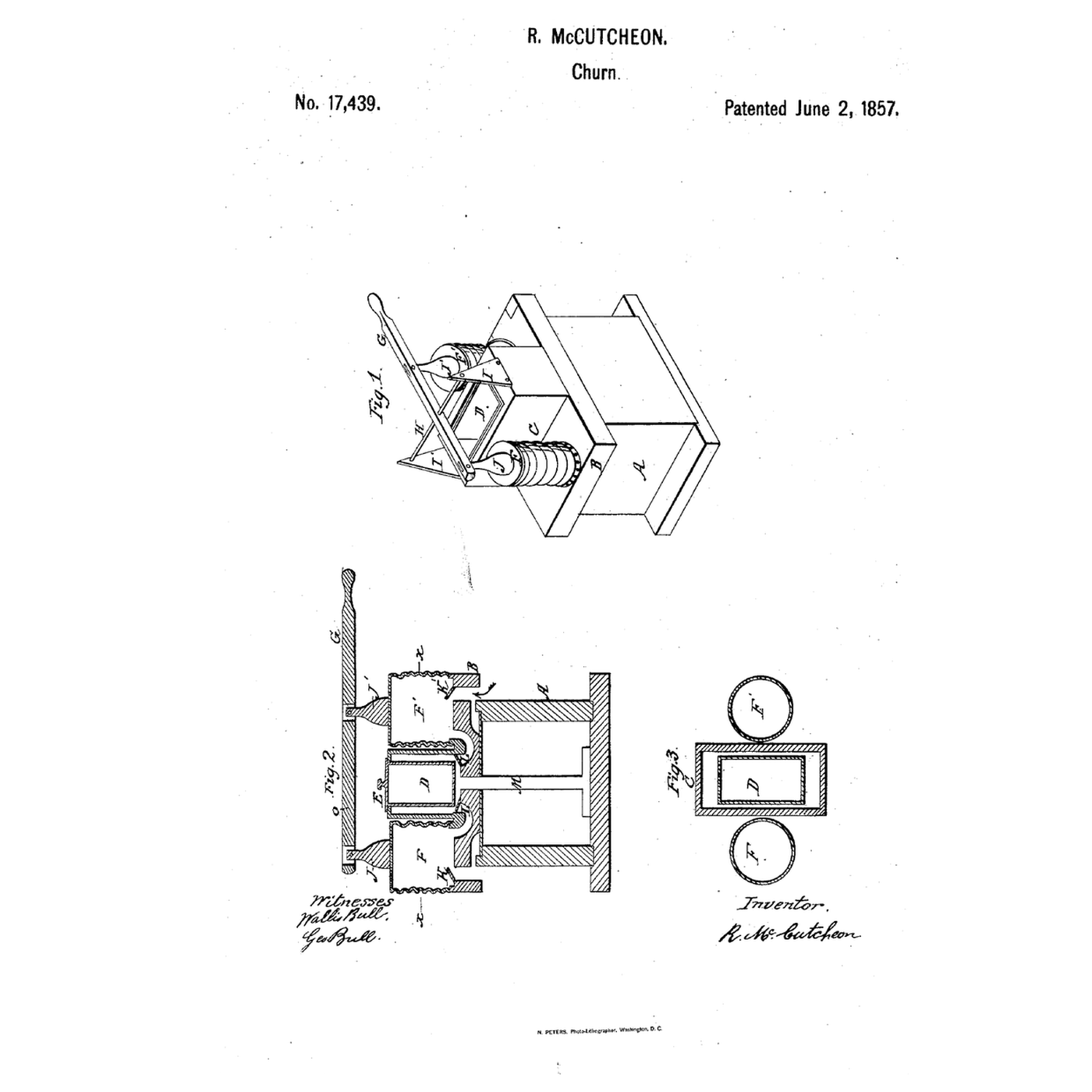

Креслення патенту

Аркуш креслень US 17,439, суспільне надбання (закінчений термін дії патенту).
Крок 10 - Image 1
11

Відстояти повітря та збити

Дайте важкому вершкові відстоятися, доки він не нагріється приблизно до 15 °C, перевіряючи термометром. Влийте 2 літри. Наповніть бідон холодною водою, якщо в кімнаті тепло, або теплуватою, якщо холодно. Рівномірно працюйте важелем, щоб повітря піднімалося крізь вершки; засікайте час, доки не з'явиться масло. Злийте пахтанку, додайте холодну воду, трохи збийте і знову злийте, доки вода не стане прозорою; додайте щіпку солі та зважте масло.

Матеріали для цього кроку:

Жирні вершкиЖирні вершки2000 мл
Крупна морська сільКрупна морська сіль1 штука
ВодаВода1 штука

Необхідні інструменти ({count})

Термометр зі щупом, що лишається в стравіТермометр зі щупом, що лишається в страві
СекундомірСекундомір
Цифрові кухонні вагиЦифрові кухонні ваги
Велика миска з нержавкої сталіВелика миска з нержавкої сталі
12

Усунення несправностей

Усунення несправностей циркуляції загартованого повітря.

Flow

Loading...
13

Історія та чесні обмеження

**Robert McCutcheon** з Тovanda, округ Бредфорд, штат Пенсільванія, США, патент 17 439, 2 червня 1857 року. Зовнішню камеру він зробив із дерева «через її незлучність тепла», а внутрішню — з білої жерсті. Він не заявляв про використання повітря в маслобійці; він заявляв про міхи, дві камери та повітряну трубку, з'єднані разом. Придбані міхи, бляшана банка, контейнер і надруковані деталі можуть замінити його. FDM принтів утримують їжу в своїх шарах, тож добре мийте та замінюйте, коли зношуються.
