Фонтанна щітка з масляним ґнотом: банка, фітиль якої є щіткою
Масла банка і ганчірка проливаються, а щітка, занурена в масло, капає.

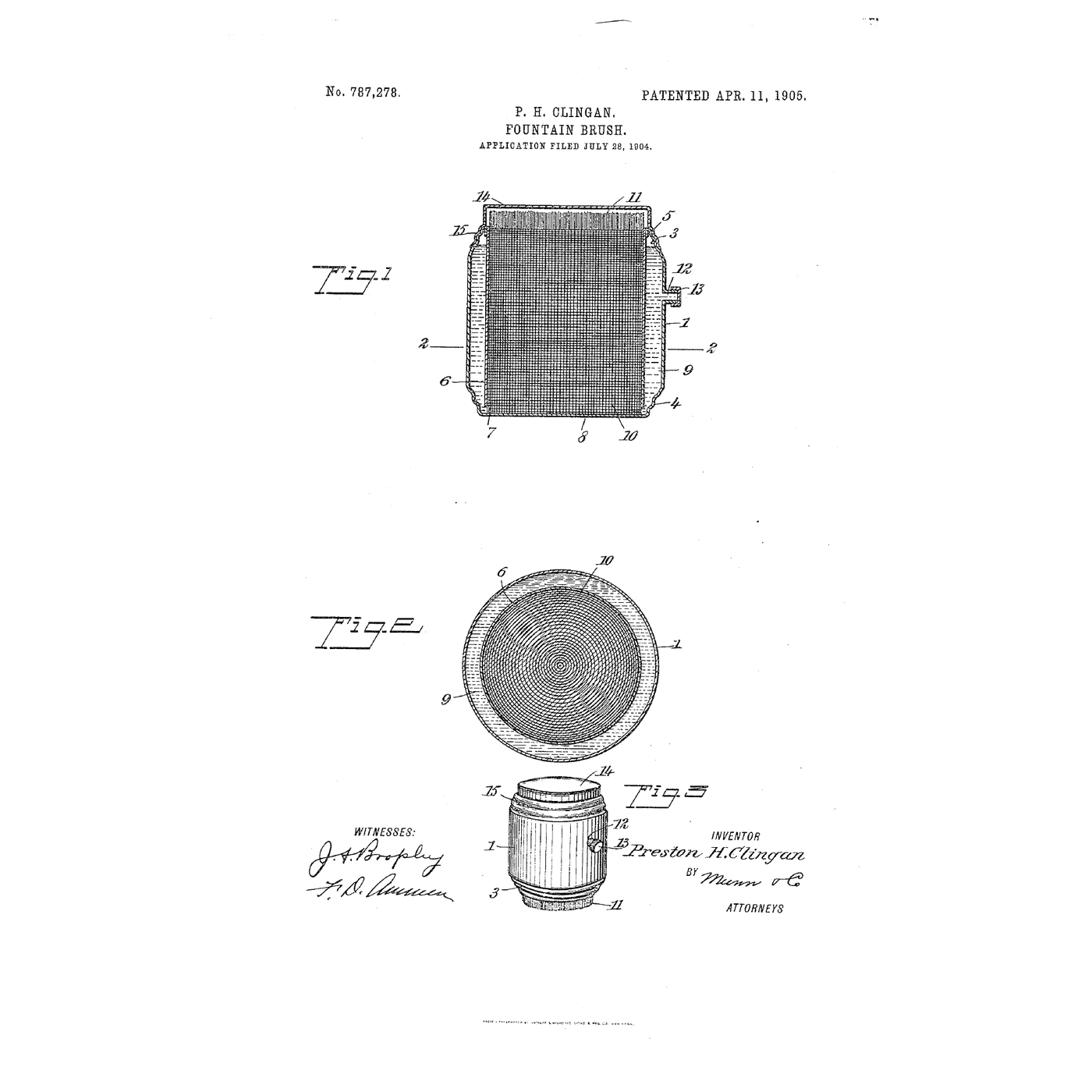

Престон Х. Клінган із Флоренс, штат Колорадо, отримав патент США 787,278 від 11 квітня 1905 року на «банку дуже простої форми, побудовану так, щоб унеможливити розлив її вмісту»: відкритий наперсток звисає з горла банки майже до її дна, всередині нього згорнутий бавовняний ґніт, який над горлом розщеплено на щітку, а масло в камері навколо наперстка підіймається до ґноту знизу.
У цьому розділі визначається, на яку висоту ґніт може підняти масло, потім виготовляється банка з банки, бляхи та мішковини, і зважується масло, яке вона виливає на дошку.
Початківець
Близько 2 годин
Інструкції
1
1
Наскільки високо піднімається гніт
Наскільки високо піднімається гніт
Завантаження блокнота Jupyter…
2
2
Ґніт, що подає мастило перед собою
Ґніт, що подає мастило перед собою
Вбудований креслення подає мастило до підшипника через ґніт. Клінґан перетворює розщеплений кінець ґнота на щітку.
3
3
Читайте US 787,278
Читайте US 787,278
"Моя мета — надати банку дуже простої форми, яка сконструйована так, щоб запобігти можливості розливання її вмісту. Банка містить ґніт з поглинаючого матеріалу, який постійно поживається маслом або іншою рідиною всередині банки."
4
4
Виготовте наперсток
Виготовте наперсток
Зніміть обидва кінці бляшанки, які проходять крізь горлечко банки з запасом 6 мм. Відріжте її на 10 мм коротшою за внутрішню висоту банки. Зачистіть напилком відрізані краї.
Матеріали для цього кроку:
Бляшанка1 штукаНеобхідні інструменти ({count})
Ножиці по металу
Напилки (ручний напилок)
Лінійка
Шкіряні робочі рукавиці5
5
Відріжте кільце з губи
Відріжте кільце з губи
Виріжте алюмінієве кільце: зовнішній діаметр має відповідати отвору банки, внутрішній — навколо наперстка. Просверліть його на 3 мм для гвинта наповнення.
Матеріали для цього кроку:
Алюмінієвий лист1 штукаНеобхідні інструменти ({count})
Ножиці по металу
Акумуляторний дриль
Набір свердел
Напилки (ручний напилок)6
6
Полагодьте наперсток
Полагодьте наперсток
Закріпіть епоксидною смолою кільце навколо верхньої частини наперстка та в отворі банки, при цьому наперсток має висіти на 10 мм над підлогою. Вирізайте гумову шайбу для заливного гвинта.
Матеріали для цього кроку:
Скляна банка1 штука
Двокомпонентна епоксидка1 штука
Машинні гвинти1 штука
Гумовий лист1 штукаНеобхідні інструменти ({count})
Макетний ніж
Набір викруток7
7
Скрутіть ґніт
Скрутіть ґніт
Щільно скрутіть смужку мішковини, доки вона не заповнить наперсток, на 15 мм довшу за нього. Вставте її всередину та розпушіть верхні 15 мм пальцями.
Матеріали для цього кроку:
Мішковина1 штукаНеобхідні інструменти ({count})
Ножиці
Лінійка8
8
Збірка у 3D
Збірка у 3D
Модель FreeCAD цієї збірки, а не патенту: банка діаметром 90 мм з горловиною 66 мм, алюмінієве кільце-обід і заливний гвинт, наперсток 53 мм на висоті 10 мм від підлоги, гніт із мішковини з потрісаним верхом і кришка.
9
9
Нанесіть олію на дошку та зважте її
Нанесіть олію на дошку та зважте її
Налийте лляну олію через отвір для заливки до половини висоти банки і зачекайте, поки верхня частина ґнота потемніє. Зважте фанерну дошку, один раз покрийте її олією та зважте знову. Покладіть закриту банку набік на ганчірку на одну хвилину.

Матеріали для цього кроку:
Варена лляна олія1 штука
Лист фанери1 штука
Бавовняне ганчір'я1 штукаНеобхідні інструменти ({count})
Цифрові кухонні ваги
Секундомір
Рулетка10
10
Ґніт, який залишається сухим, заливається або протікає
Ґніт, який залишається сухим, заливається або протікає
Усунення несправностей щітки-фонтана з масляним ґнотом.
Flow
Loading...
11
11
Історія та чесні обмеження
Історія та чесні обмеження
**Preston H. Clingan** з Флоренс, штат Колорадо, правонаступник однієї другої частки на користь John H. Todd з Cañon City, подав заявку US 787,278 28 липня 1904 року; вона датована 11 квітня 1905 року. Його банка циліндрична, обидва кінці звужені та мають різьбу, тож кришка підходить до будь-якого кінця; наперсток припаяний до внутрішнього буртика в горловині; knot-фитіль, як правило, є рулоном мішковини. Він назвав серед її застосувань змащування або полірування поверхонь та очищення вікон.
**Чесні обмеження.** Банка з однією різьбовою горловиною замінює його банку. Блокнот припускає повністю змочувальний ґніт і один розмір пор. Ваші ваги є результатом.
