Фонтанна щітка з листом води: звужені пази розводять щетину

Вода, яку капають на спинку щітки, затримується в щетині й ніколи не досягає поверхні, яку миють.
Середній
Близько 4 годин

Інструкції

1

Швидкість листа зі щілини

Завантаження блокнота Jupyter…
2

Вода крізь тильну частину щітки перед нею

Вбудований кресленик пускає струмені або просочує воду через отвори в тильній частині щітки. Brinn формує отвори у вигляді звужених прорізів, щоб вода виходила тонким полотном.
3

Читайте US 840,604

"Відкривши клапан 3 на повну потужність, буде випущено шар води, який розділить щетинки та ефективно промиє поверхню, що підлягає миттю, незалежно від того, чи contactують щетинки з цією поверхнею. Частково закриваючи клапан 3, шари води, що витікають через отвори 18, розбиваються щетинками, і вода таким чином розподіляється по всій щітці."
4

Виріжте пази

На верхній частині щітки для чищення позначте два пази 60 × 8 мм, на відстані 90 мм один від одного по центральній лінії. Просвердліть у кожному ряд отворів і прорізайте його лобзиком.

Матеріали для цього кроку:

Жорстка щіткаЖорстка щітка1 штука

Необхідні інструменти ({count})

Слюсарні лещатаСлюсарні лещата
Акумуляторний дрильАкумуляторний дриль
Набір сверделНабір свердел
Лобзикова пилкаЛобзикова пилка
Перманентний маркерПерманентний маркер
ЛінійкаЛінійка
5

Розширте пази на конус

Виберіть кожен паз довбаками так, щоб його довгі сторони звужувалися приблизно до 1,5 мм на поверхні щетинок, а торці розширювалися до 70 мм. Підріжте щетинки вздовж лінії пазу.

Необхідні інструменти ({count})

Набір стамесок по деревуНабір стамесок по дереву
МолотокМолоток
Цифровий штангенциркуль 6 дюймівЦифровий штангенциркуль 6 дюймів
Макетний ніжМакетний ніж
6

Виготовте колектор

Відріжте 160 мм мідної труби діаметром 22 мм і закрийте обидва кінці фітингами. Вирівняйте напилком паз шириною 4 мм уздовж її нижньої частини над обома щілинами для щіток. Встановіть трійник посередині для ручки.

Матеріали для цього кроку:

Мідна трубаМідна труба1 штука
Латунні фітингиЛатунні фітинги1 штука

Необхідні інструменти ({count})

ТруборізТруборіз
Напилки (ручний напилок)Напилки (ручний напилок)
Розвідний ключРозвідний ключ
7

Посадіть колектор

Встановіть колектор на щітку з силіконом поверх гумової прокладки та закріпіть його алюмінієвою смугою й чотирма дерев'яними шурупами.

Матеріали для цього кроку:

Силіконовий герметикСиліконовий герметик1 штука
Гумовий листГумовий лист1 штука
Алюмінієвий листАлюмінієвий лист1 штука
Шуруп по дереву #8 x 1"Шуруп по дереву #8 x 1"1 штука

Необхідні інструменти ({count})

Ножиці по металуНожиці по металу
Набір викрутокНабір викруток
Макетний ніжМакетний ніж
8

Ручка, клапан і крапельна чашка

Під'єднайте 1,2 м мідної труби діаметром 15 мм до трійника, з кульовим клапаном і шлангове з'єднання зверху. Надіньте на ручку невелику бляшану банку з отвором, загерметизовану силіконом, як крапельну чашку, і прикріпіть низько збоку коротку мідну насадку-носик.

Матеріали для цього кроку:

Мідна трубаМідна труба1 штука
Кульовий кранКульовий кран1 штука
Латунні фітингиЛатунні фітинги1 штука
Ущільнювальна стрічка ПТФЕ для різьбиУщільнювальна стрічка ПТФЕ для різьби1 штука
БляшанкаБляшанка1 штука
Силіконовий герметикСиліконовий герметик1 штука

Необхідні інструменти ({count})

ТруборізТруборіз
Розвідний ключРозвідний ключ
Акумуляторний дрильАкумуляторний дриль
Набір сверделНабір свердел
9

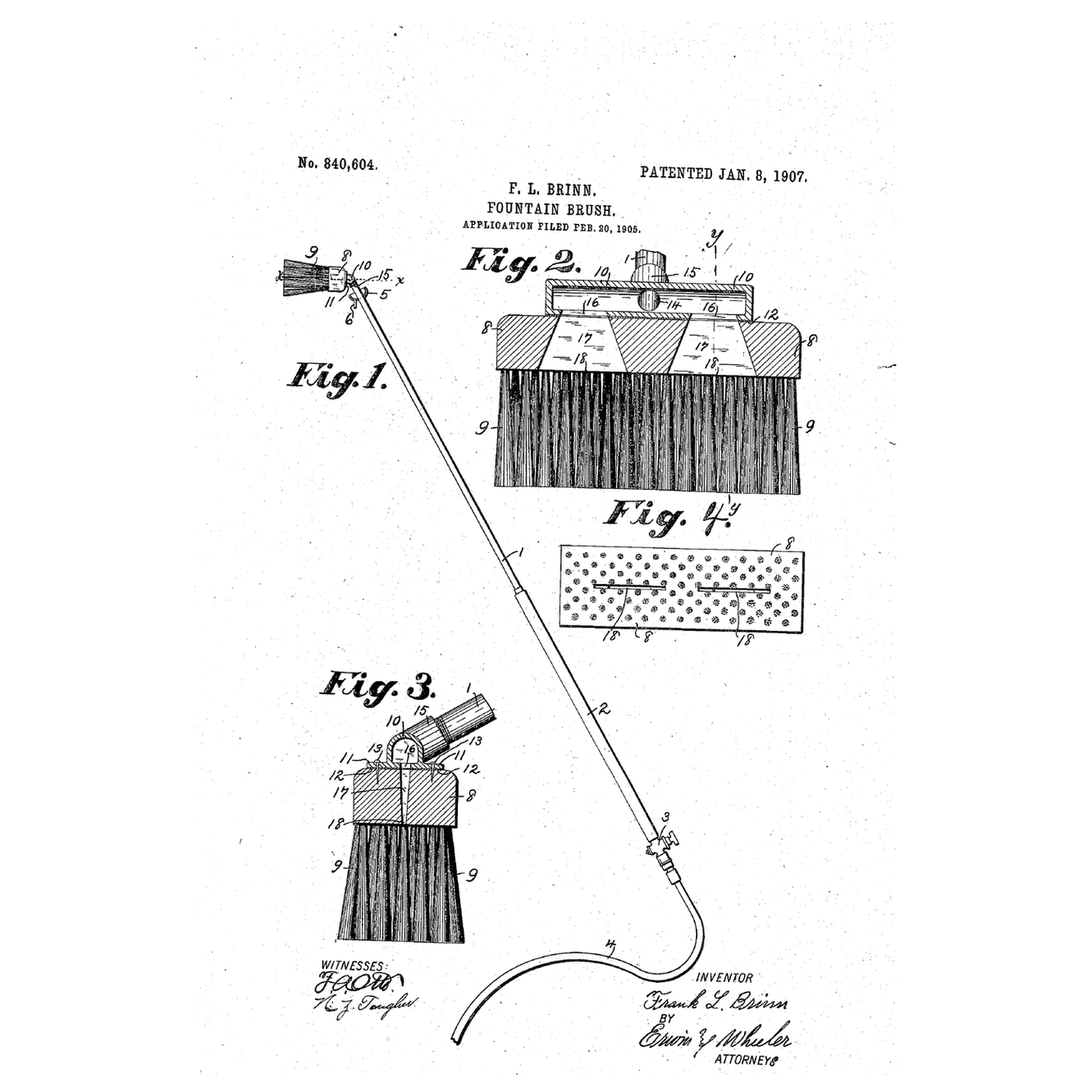

Креслення патенту

Аркуш креслень US 840,604, суспільне надбання (патент закінчився).
Крок 9 - Image 1
10

Повний потік проти дроселювання

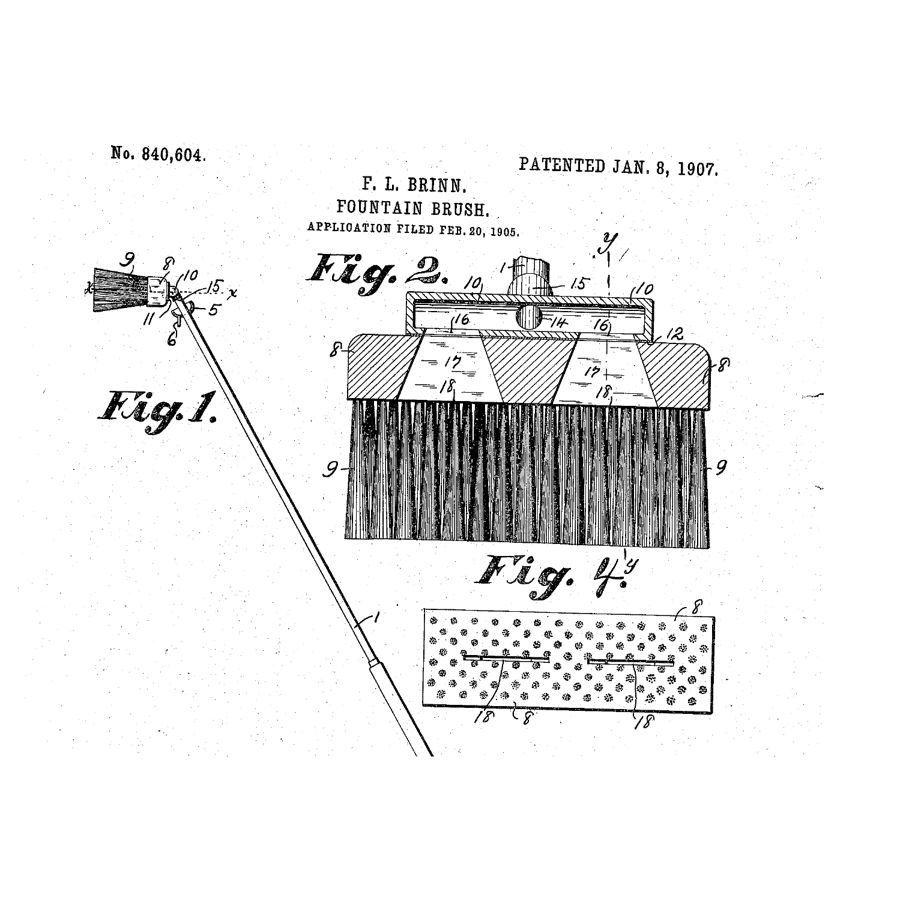

Під'єднайте садовий шланг. При повністю відкритому клапані тримайте щітку на відстані 2 см від дошки і спостерігайте, як струмінь розсікає щетину; потім закрийте клапан наполовину і спостерігайте, як вода розтікається крізь неї. Засічте час, за який літр наллється в глечик, у кожному випадку.
Крок 10 - Image 1

Матеріали для цього кроку:

ВодаВода1 штука

Необхідні інструменти ({count})

Мірний глечикМірний глечик
СекундомірСекундомір
ЛінійкаЛінійка
Гумовий шлангГумовий шланг
11

Аркуш, що розбризкує, пирскає або протікає

Усунення несправностей щіткового фонтану з водяною пластиною.

Flow

Loading...
12

Історія та чесні обмеження

**Френк Л. Бринн**, громадянин Канади, що проживав у Мілуокі, подав заявку US 840,604 20 лютого 1905 року; патент було видано 8 січня 1907 року. Його циліндр тримається на блоці пластиною з ущільнювачем і гвинтами; його прорізи подають воду до щілинних отворів; на кінці ручки розміщені гумова оболонка та клапан; чашка з носиком збирає воду, а не дає їй стікати по ручці, коли щітку піднімають.
