Twisted-Strip Egg Beater: Faces Beat and Edges Cut

A wire beater passes through the egg and leaves a wake without much froth. James P. McLean and Philemon A. Morley of Brooklyn received US 28,760, dated 19 June 1860, for an egg beater of corrugated or twisted strips of tin turned inside a can by a large and a small cog gear set between the double heads of its lid: "by means of twisted or corrugated strips of metal the gelatin mass is beaten by the flat surfaces as well as being broken or cut by the sharp edges thereof." This rung works out how much of a twisted face pushes, then prints the gears and a cage of twisted strips, builds the lid drive on a can, and times a beating.
Середній
About 4 hours, plus printing

Інструкції

1

How a twisted face beats

Завантаження блокнота Jupyter…
2

A geared wire beater before it

The embedded blueprint beats with bent wires. McLean and Morley use twisted strips with faces and edges.
3

Read US 28,760

"The superiority of our arrangement of egg beaters over those that are in common use, is that by means of twisted or corrugated strips of metal the gelatin mass is beaten by the flat surfaces as well as being broken or cut by the sharp edges thereof, hence the action is analogous to the motion produced by the hand and spoon, whereas an ordinary wire beater simply passes through the egg like the rudder of a boat, leaving a simple wake behind it without producing an immediate fomentation as is the case with our beater."
4

Print the gears and cage

Print the 36-tooth gear (/uploads/blueprints/twisted-strip-egg-beater-gear-36.stl), the 12-tooth gear (/uploads/blueprints/twisted-strip-egg-beater-gear-12.stl) and the cage of four twisted strips (/uploads/blueprints/twisted-strip-egg-beater-cage.stl). Print in PETG at 0.2 mm layers, 30 % infill, 4 walls.

Матеріали для цього кроку:

Філамент PETGФіламент PETG1 штука

Необхідні інструменти ({count})

3D-принтер FDM3D-принтер FDM
5

Make the double lid

Cut two plywood disks to the can's mouth. Space them 20 mm apart on three M5 screws with nuts, and drill both for the crank shaft and the cage shaft 48 mm apart.

Матеріали для цього кроку:

Лист фанериЛист фанери1 штука
Машинні гвинтиМашинні гвинти1 штука
Шестигранна гайкаШестигранна гайка1 штука
Плоска шайбаПлоска шайба1 штука

Необхідні інструменти ({count})

Лобзикова пилкаЛобзикова пилка
Акумуляторний дрильАкумуляторний дриль
Набір сверделНабір свердел
Розвідний ключРозвідний ключ
Цифровий штангенциркуль 6 дюймівЦифровий штангенциркуль 6 дюймів
6

Fit the shafts and gears

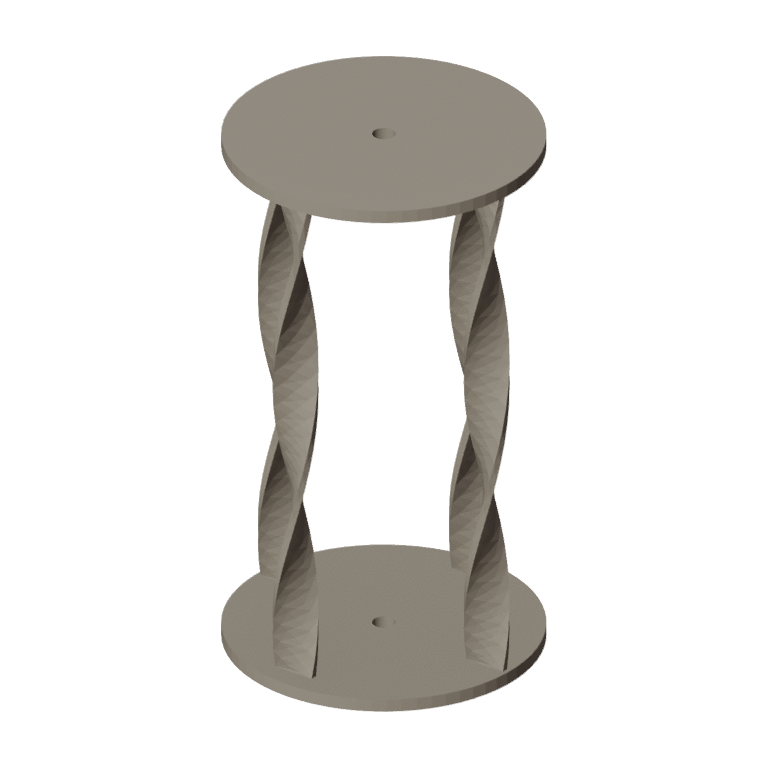

Epoxy the large gear on a crank shaft of 5 mm rod with a bent handle, and the small gear on the cage shaft, both between the heads. Epoxy the cage on the cage shaft's lower end.

Матеріали для цього кроку:

Круглий пруток із маловуглецевої сталіКруглий пруток із маловуглецевої сталі1 штука
Двокомпонентна епоксидкаДвокомпонентна епоксидка1 штука

Необхідні інструменти ({count})

Ножівка по металуНожівка по металу
Слюсарні лещатаСлюсарні лещата
ПлоскогубціПлоскогубці
7

The patent drawing

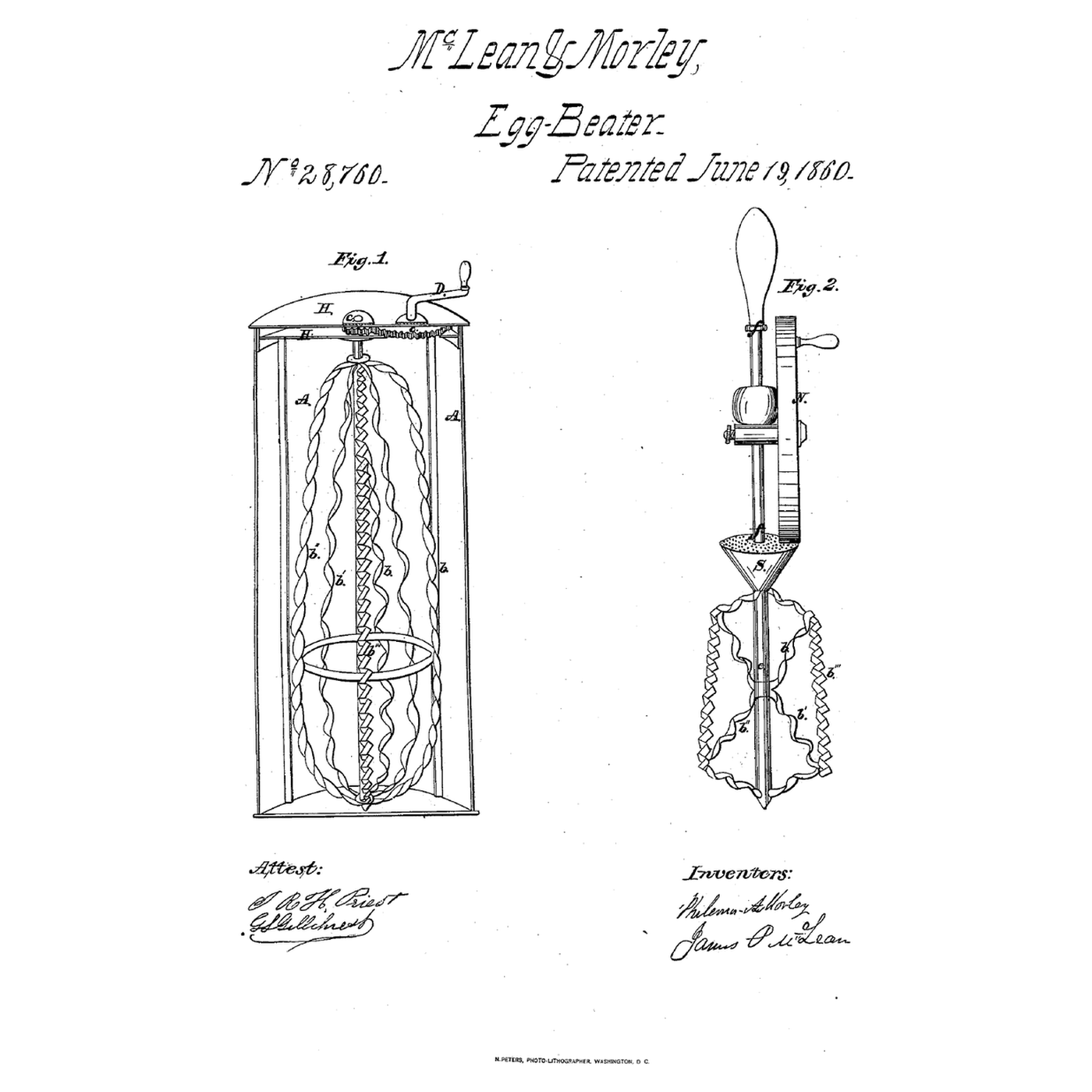

US 28,760 drawing sheet, public domain (expired patent).
Крок 7 - Image 1
8

Beat egg whites

Put two egg whites in the can, fit the lid, and crank about once a second; time to stiff peaks.
Крок 8 - Image 1

Матеріали для цього кроку:

БляшанкаБляшанка1 штука
ЯйцеЯйце2 штук

Необхідні інструменти ({count})

СекундомірСекундомір
9

Gears that skip, a cage that scrapes

Twisted-strip egg beater troubleshooting.

Flow

Loading...
10

History and honest limits

**James P. McLean** and **Philemon A. Morley** of Brooklyn, assignors to P. A. Morley, received US 28,760, dated 19 June 1860. Their Fig. 2, for bakers, puts the strips on a vertical water-tight cylinder turning round a stationary handle, driven by a hand wheel whose rubber band grips the cylinder's grater-like funnel top instead of cog wheels. They claimed the twisted beaters in combination with the cylinder. **Honest limits.** FDM prints hold food in their layer lines, so wash well and replace when worn. Printed strips and plywood heads stand in for tin. Your times are the result.
