Churn з регульованими ребрами Water-Dasher: порожня мішалка тримає воду для темперування, ребра переплітають поверхню

Джеймс Ваndолах та Елайас Каррі з Dillsborough, штат Індіана, отримали US 18,937 від 22 грудня 1857 року на порожню мішалку, заповнювану гарячою або холодною водою через її трубчастий стрижень, з лопатями, смугами та пластинами на широкому ободі та знімними ребрами на обручах, встановленими так, щоб сягати трохи нижче поверхні вершків. Цей етап друкує мішалку та обруч для ребер, збирає churn і робить масло.
Середній
Близько 4 годин, плюс друк

Інструкції

1

Ребра прямо під поверхнею

Завантаження блокнота Jupyter…
2

Вода в дешері перед ним

Гаррісон наповнює свій дешер через отвір; Вандолах і Каррі виливають її вниз порожнистим валом.
3

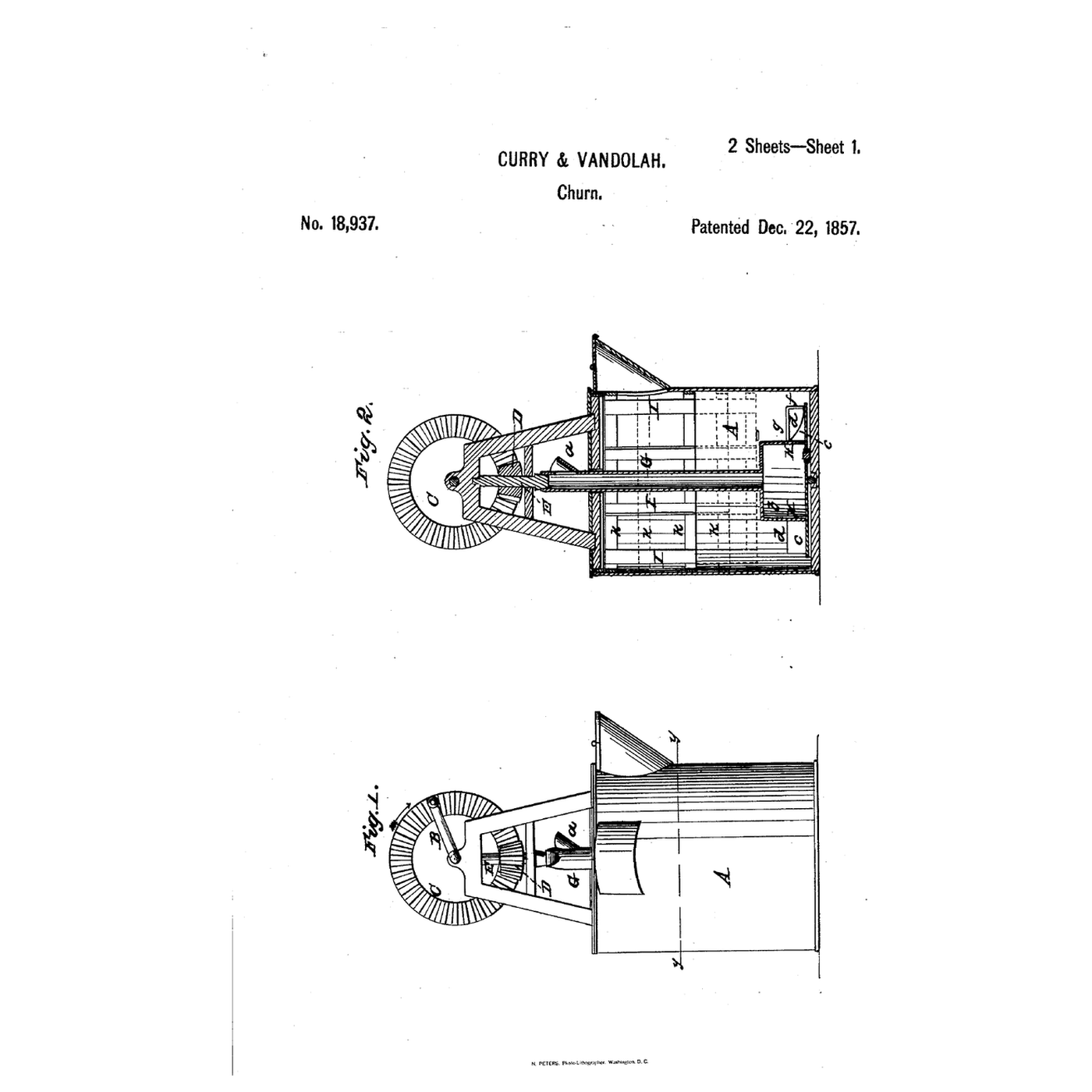

Читайте US 18,937

«Мішалка обертається в напрямку, вказаному стрілкою на рис. 4; і її рух змушує вершки ударятися об різкі грані крил. Потім вершки піднімаються над зазначеними крилами та опускаються крізь отвори i, i під дією часткового вакууму, що утворюється під пластинами g, g.»
4

Надрукуйте деталі

Надрукуйте мішалку (dasher) з 4 стінками, щоб її циліндр міг утримувати воду, а також реброве кільце. Перевірте мішалку на наявність протікань. Друк виконуйте з PETG шаром 0,2 мм, заповнення 30 %, 4 стінки; перед першим використанням промийте.

Матеріали для цього кроку:

Філамент PETGФіламент PETG1 штука

Необхідні інструменти ({count})

3D-принтер FDM3D-принтер FDM
5

Надрукуйте дошку-дашер

Дошка-дашер, надрукована згідно з кроком 4.
Файл дизайнуSTLCC0 - Free
6

Надрукуйте каркас ребер

Каркас ребер, надрукований відповідно до кроку 4.
Файл дизайнуSTLCC0 - Free
7

Мішалка і вал

Приклейте харчову трубку діаметром 20 мм у гніздо мішалки як порожнистий вал, достатньо довгий, щоб виступати над кришкою. Установіть осердя мішалки в неглибокий отвір у шматку кришки, покладеному на дно круглої харчової ємності діаметром близько 190 мм.

Матеріали для цього кроку:

ПВХ-трубаПВХ-труба1 штука
Двокомпонентна епоксидкаДвокомпонентна епоксидка1 штука
Посудина для зберігання харчової якостіПосудина для зберігання харчової якості1 штука

Необхідні інструменти ({count})

Ножівка по металуНожівка по металу
Акумуляторний дрильАкумуляторний дриль
8

Ребра, кришка і рукоятка з кривошипом

Вставте обруч із ребрами в ємність так, щоб кінці ребер трохи опускалися нижче рівня, де стоятиме вершки. Закріпіть половину кришки з отвором для труби та закріпіть на верхньому кінці труби соснове плече кривошипа з ручкою.

Матеріали для цього кроку:

Соснова дошкаСоснова дошка1 штука
Шканти з твердої деревиниШканти з твердої деревини1 штука
Столярний клейСтолярний клей1 штука

Необхідні інструменти ({count})

Ручна пилкаРучна пилка
Акумуляторний дрильАкумуляторний дриль
9

Збірка у 3D

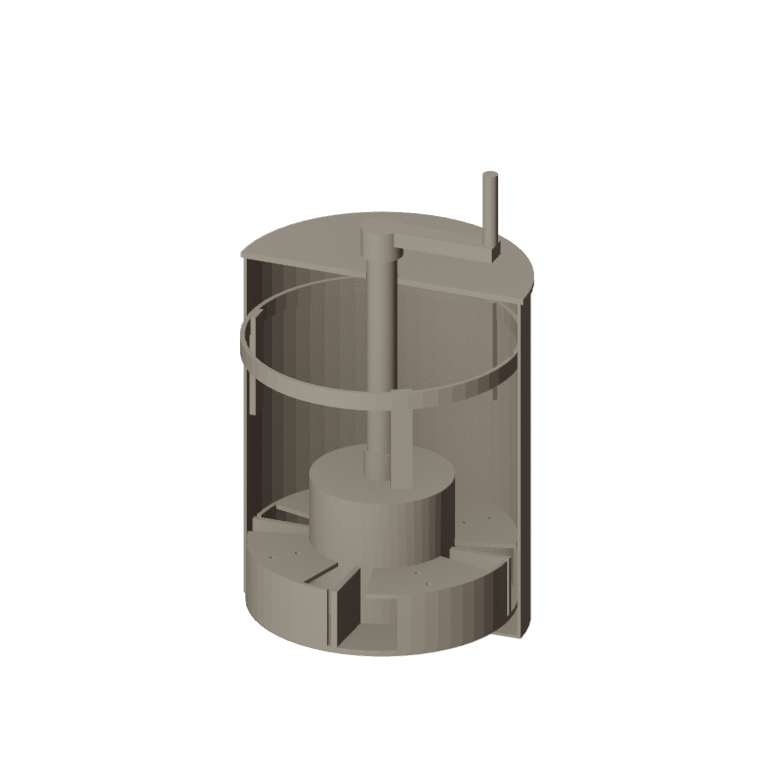

Модель збірки у FreeCAD: контейнер вирізано, щоб показати порожнистий дашер з його ободом, крилами, смугами та пластинами, трубчастий вал, ребристе кільце над ним і кривошип.
Файл дизайнуBLENDCC0 - Free
10

Загартування та збивання

Дайте важкому вершкам відстоятися, доки вони не досягнуть приблизно 15 °C, перевіряючи термометром. Влийте 2 литри та встановіть ребра. Налийте теплу або холодну воду по валу в мішалку, щоб довести вершки до приблизно 15 °C. Крутіть рівномірно в напрямку, куди ведуть різкі краї лопатей; засікайте час, доки не з'явиться масло. Злийте пахтанину, додайте холодну воду, трохи збийте та знову злийте, доки вода не стане прозорою; вмішайте щіпку солі та зважте масло.
Крок 10 - Image 1

Матеріали для цього кроку:

Жирні вершкиЖирні вершки2000 мл
Крупна морська сільКрупна морська сіль1 штука
ВодаВода1 штука

Необхідні інструменти ({count})

Термометр зі щупом, що лишається в стравіТермометр зі щупом, що лишається в страві
СекундомірСекундомір
Цифрові кухонні вагиЦифрові кухонні ваги
Велика миска з нержавкої сталіВелика миска з нержавкої сталі
11

Усунення несправностей

Усунення несправностей через відтік води з дасхера.

Flow

Loading...
12

Історія та чесні межі

**Джеймс Вандолах** і **Елайас Каррі** з Дillsборо, округ Дірборн, штат Індіана, США, 18 937, 22 грудня 1857 року, підписано 17 вересня 1857 року; на аркушах креслень написано «Curry & Vandolah». Вони писали, що масло «майже завжди виготовляється за від однієї до трьох хвилин» за правильної температури; це їхнє твердження. Вони заявляли про конструкцію мутовки та регульовані, знімні ребра. Коліно замінює їхній ворот і конічну зубчасту передачу; друковані деталі та контейнер для решти. FDM відбитки утримують їжу в своїх шарах, тож ретельно миймо та замінюйте, коли зношуються.
