Варистор на основі оксиду металу: оксид цинку з 0,5 % оксиду хрому, паста з оксиду бісмуту та оксиду марганцю, нанесена та випалена (Masuyama 1972, Ex. 7)
Варистор, у якому оксид бісмуту та діоксид марганцю обидва нанесені та випалені з пасти: 99,5 % оксиду цинку з 0,5 % оксиду хрому за молями, спечено за 1350 °C, покрито пастою з оксиду бісмуту та діоксиду марганцю у співвідношенні 70 : 30 і випалено за 800 °C. Диск мав значення C 167 при 1 мА та показник нелінійності n 34,2.
Джерело: T. Masuyama, M. Matsuoka and T. Nishi (Matsushita), US 3,663,458 (1972), Example 7. Невідомо: що являє собою срібна фарба та наскільки концентрований епоксидний розчин пасти. Розпилення є нашим, за US Army Corps of Engineers EM 1110-2-3401 (1999). Партія 10 г є нашим розрахунком. Зображення: креслення патенту.
Просунутий
2 дні
Інструкції
1
1
Зважте 99.5 : 0.5 і подрібніть мокрим способом протягом 5 годин
Зважте 99.5 : 0.5 і подрібніть мокрим способом протягом 5 годин
Змішайте оксид цинку та оксид хрому(III) 99.5 : 0.5 за молями. Наші дані для 10 г: 9.907 г оксиду цинку, 0.093 г оксиду хрому (наші обчислення). Мокре подрібнення протягом 5 годин, потім сушіння, як у прикладі 1. Невідомо: рідина для помелу.
Матеріали для цього кроку:
Порошок оксиду цинку9.907 г
Оксид хрому0.093 гНеобхідні інструменти ({count})
Важільні терези
Залізний кульовий млин
Сушильна піч2
2
Пресувати диски 13 мм на 2,5 мм
Пресувати диски 13 мм на 2,5 мм
Пресувати диски діаметром 13 мм і товщиною 2,5 мм за тиску 340 кг/см², як у прикладі 1.
Необхідні інструменти ({count})
Гідравлічний прес

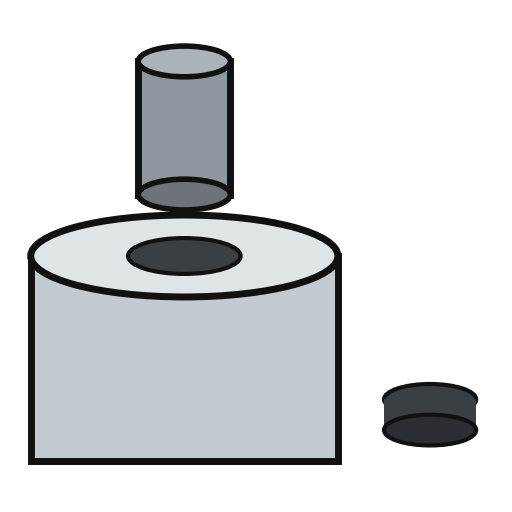

Прес-форма для дисків
Штангенциркуль3
3
Спікати протягом 1 години при 1350 °C і охолодити разом з піччю
Спікати протягом 1 години при 1350 °C і охолодити разом з піччю
Спікати на повітрі при 1350 °C протягом 1 години та дати дискам охолонути в печі.
Необхідні інструменти ({count})
Муфельна піч4
4
Притирайте обидві поверхні
Притирайте обидві поверхні
Притирайте обидві поверхні абразивом із карбіду кремнію. Приклад 7 не дає товщини.
Необхідні інструменти ({count})
Штангенциркуль5
5
Покрити пастою з оксиду вісмуту та оксиду марганцю, випалити при 800 °C
Покрити пастою з оксиду вісмуту та оксиду марганцю, випалити при 800 °C
Покрийте обидві відполіровані поверхні пастою, тверді компоненти якої становлять 70 % оксиду вісмуту та 30 % діоксиду марганцю за масою, і випаліть її на повітрі при 800 °C протягом 30 хвилин. Приклад 7 не вказує рідку основу пасти; наша: розчин епоксидної смоли в бутиловому спирті з прикладу 4. Не зазначено: скільки пасти.
Матеріали для цього кроку:

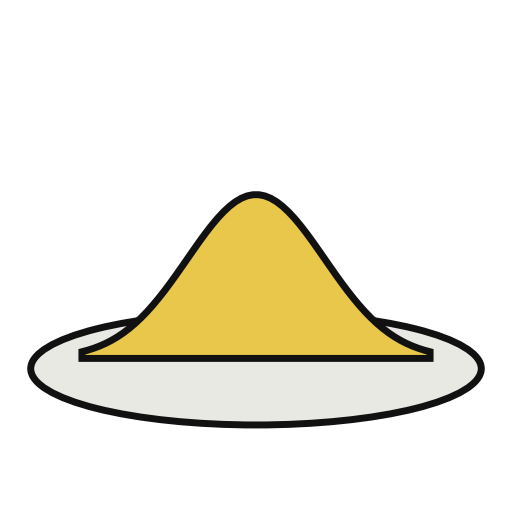

Оксид бісмуту1 as required
Діоксид мангану (піролюзит)1 as requiredНеобхідні інструменти ({count})
Епоксидна смола
н-Бутанол
Муфельна піч6
6
Напилити алюмінієві електроди та приєднати виводи
Напилити алюмінієві електроди та приєднати виводи
Напилити металізовану плівку алюмінію на обидві поверхні. Приєднати провідний дріт до кожної з них електропровідною срібною фарбою, як у Прикладі 1. Наш спосіб, за EM 1110-2-3401 (1999) Корпусу інженерів армії США: дротова електродугова металізація алюмінію з двох дротів діаметром 3,2 мм, розплавлених дугою постійного струму 18-40 В і розпилених стисненим повітрям, на відстані 15-20 см від диска і ніколи під кутом менше 45°, щонайменше у два шари під прямим кутом по 50-75 мкм кожен. Невідомо: фарба.
Матеріали для цього кроку:
Алюмінієвий зливок1 as 3.2 mm spray wire
Срібна струмопровідна фарба1 as required
Мідний дріт2 штукНеобхідні інструменти ({count})
Штангенциркуль
Електродуговий металізатор
Промисловий повітряний компресорМатеріали
7- 9.907 гЗаповнювач
- 0.093 гЗаповнювач
- 1 as requiredЗаповнювач
- 1 as requiredЗаповнювач
- 1 as 3.2 mm spray wireЗаповнювач
- 1 as requiredЗаповнювач
- 2 штукЗаповнювач
Необхідні інструменти
12- Заповнювач
- Заповнювач
- Заповнювач
- Заповнювач
- Заповнювач
- Заповнювач
- Заповнювач
- Заповнювач
- Заповнювач
- Заповнювач
- Заповнювач
- Заповнювач
