Phụ kiện đồng thau: Đúc cát trên lõi, sau đó taro ren
Khớp nối, co, tê và núm nối ống được đúc bằng đồng thau quanh một lõi cát tạo nên lòng ống, sau đó tiện ren. Tiện một mẫu gỗ có các gờ lõi ở hai đầu, nung các lõi cát liên kết bằng dầu, đúc trong cát ướt, và taro hoặc cắt ren bằng bàn ren.

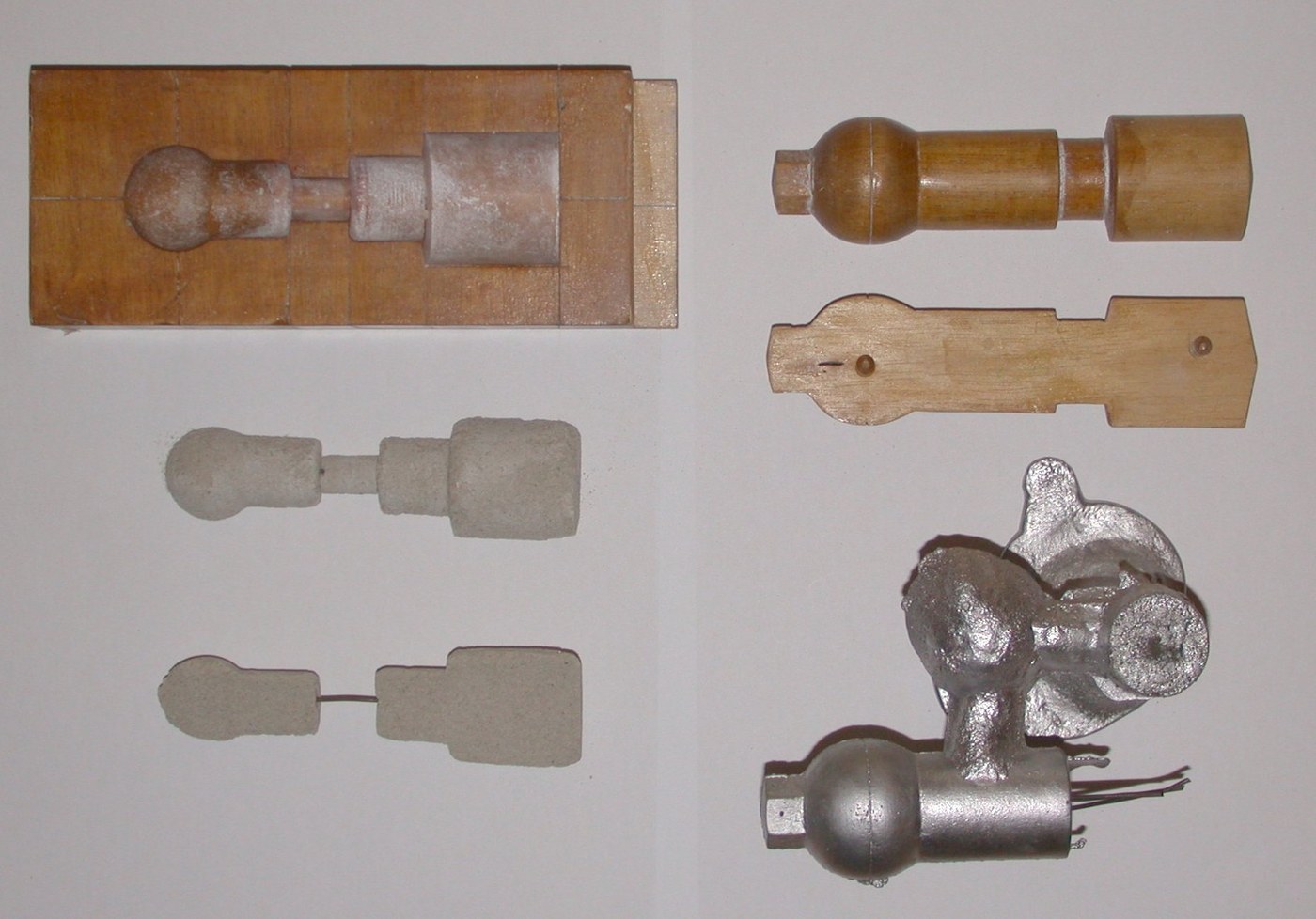

Hình minh họa: một hộp lõi gỗ với các lõi cát của nó (bên trái), và mẫu gỗ cùng vật đúc hoàn thiện (bên phải).
Nâng cao
Hai ngày
Hướng dẫn
1
1
Quay các mẫu gỗ
Quay các mẫu gỗ
Tiện một mẫu gỗ của mỗi chi tiết lớn hơn một chút so với kích thước để bù co ngót và gia công, có một phần đuôi, phần in lõi, ở mỗi đầu hở. Làm một hộp lõi gỗ tách đôi để tạo lỗ khoan.
Vật liệu cho bước này:
Tấm gỗ cứng1 cáiCông cụ cần thiết:
Máy tiện gỗ
Thước cặp điện tử 6 inch2
2
Làm và nung lõi cát
Làm và nung lõi cát
Trộn cát với một ít dầu hạt lanh và bột mì, nén vào hộp lõi, gạt phẳng rồi nung lõi trong lò ở 200–250 °C cho đến khi cứng.
Vật liệu cho bước này:
Cát đúc2 kg
Dầu lanh0.1 lít
Bột mì0.1 kgCông cụ cần thiết:
Lò nướng3
3
Làm khuôn và rót
Làm khuôn và rót
Nện mẫu vào cát ướt trong khung khuôn theo bản vẽ đúc cát. Nhấc mẫu ra, đặt lõi vào các dấu lõi để lại, đóng khung khuôn và rót đồng thau, được nấu chảy ngoài trời trong nồi nấu (crucible) trong lò rèn than củi.
4
4
Đập khuôn và mài dũa
Đập khuôn và mài dũa
Khi nguội, đập bỏ cát và lõi khuôn, cưa bỏ rãnh dẫn và đậu ngót, rồi dùng dũa làm sạch vật đúc.
Vật liệu cho bước này:
Thỏi đồng thau1 kg
Than củi1 as requiredCông cụ cần thiết:
Hòm khuôn đúc (nắp và đáy)
Lò rèn của thợ rèn
Nồi nấu bằng đất chịu lửa
Kìm gắp nồi nấu kim loại
Cưa sắt
Giũa kim loại
Tạp dề da
Găng tay hàn
Kính bảo hộ5
5
Ren chúng
Ren chúng
Giữ từng phụ kiện trong ê-tô và cắt ren trong bằng taro, ren ngoài bằng bàn ren, dùng một ít dầu. Kiểm tra chúng trên một đoạn ống.
Công cụ cần thiết:
Ê tô bàn nguội
Bộ ta-rô và bàn renThước cặp điện tử 6 inch6
6
Kim loại dùng cho một phụ kiện
Kim loại dùng cho một phụ kiện
Đang tải sổ tay Jupyter…
7
7
Giới hạn
Giới hạn
Lõi cát và khuôn lõi như Wikipedia mô tả; chất kết dính dầu-bột và kích thước là của chúng tôi. Nấu chảy đồng thau ngoài trời: nó tạo ra khói kẽm oxit màu trắng.
