Khung trên và khung dưới của khuôn cát: khung gỗ sồi với chốt và tai bằng sắt
Khung đúc (flask) giữ cát của khuôn đúc thành hai nửa, khung trên (cope) ở trên và khung dưới (drag) ở dưới; chốt và lỗ căn chỉnh chúng lại sau khi mẫu được lấy ra, còn các thanh ngang trên khung trên giữ cát, vốn yếu khi chịu kéo. Khung đúc có thể làm bằng thép, nhôm hoặc gỗ. Hãy làm hai khung gỗ sồi, các thanh ngang cho khung trên, và tai sắt rèn có chốt và lỗ.

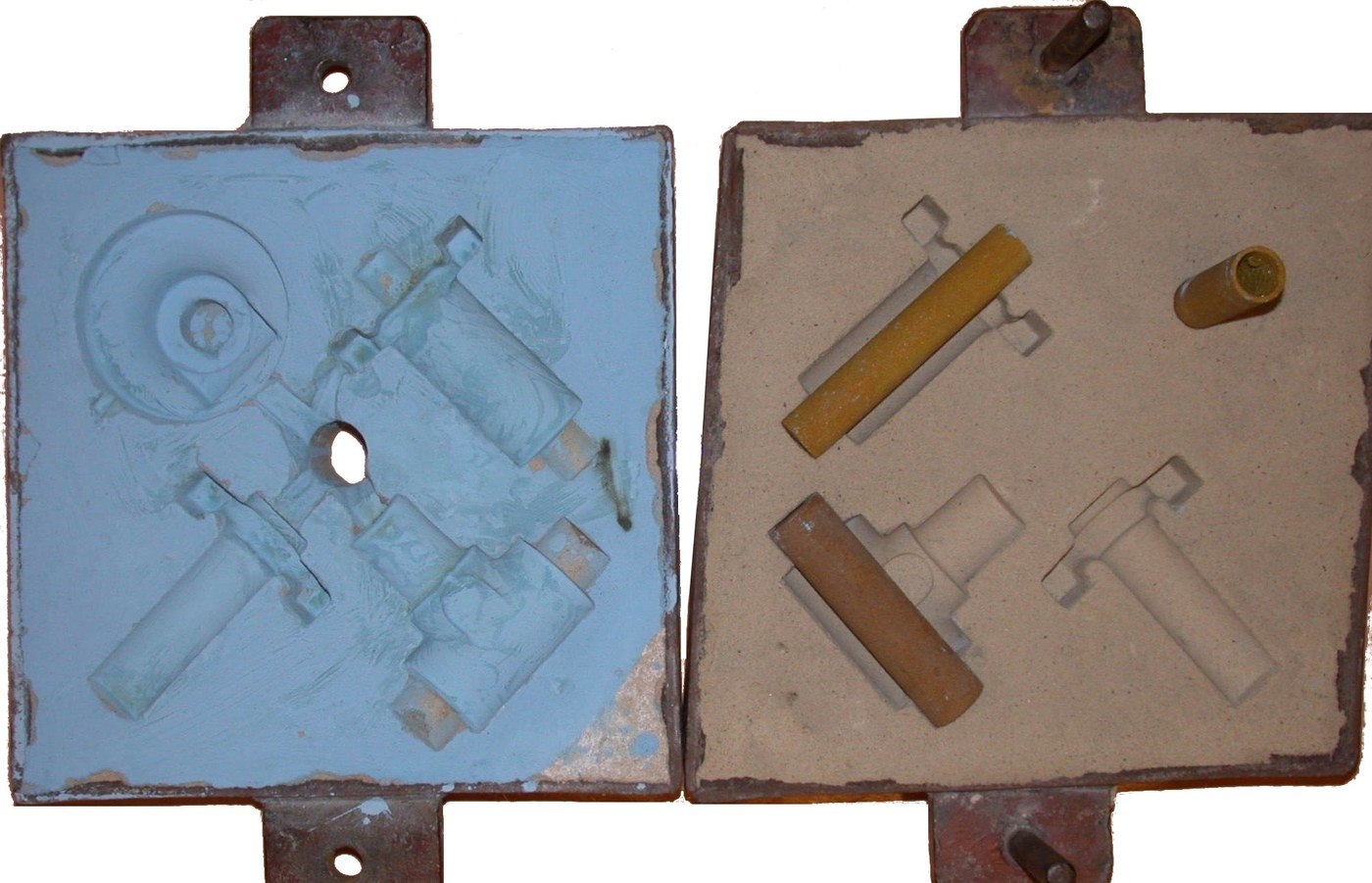

Hình minh họa: hai nửa của khuôn cát, mở ra, với tai và chốt của chúng.
Trung cấp
Một ngày
Hướng dẫn
1
1
Hai khung
Hai khung
Cưa và bào gỗ sồi thành tám cạnh, sâu khoảng 10 cm, rồi đóng đinh chúng thành hai khung vuông giống hệt nhau, với kích thước bên trong khoảng 30 cm (theo kích thước của chúng tôi). Kiểm tra xem chúng có vuông góc không.
Vật liệu cho bước này:
Tấm ván gỗ cứng2 cái
Đinh sắt24 cáiCông cụ cần thiết:
Cưa tay
Bào tay
Thước thẳng chuẩn
Búa đầu nêm ngang2
2
Thanh ngang trong nắp khuôn
Thanh ngang trong nắp khuôn
Đóng hai thanh ngang vào bên trong khung trên (nắp khuôn), lùi khỏi mặt phân khuôn của nó, để giữ cát.
Vật liệu cho bước này:
Tấm ván gỗ cứng1 cáiĐinh sắt8 cáiCông cụ cần thiết:
Cưa tayBúa đầu nêm ngang3
3
Tai và chốt
Tai và chốt
Rèn bốn tai phẳng từ thanh sắt: hai cái có lỗ đục xuyên qua dành cho khuôn trên (cope), hai cái có chốt tròn ngắn dựng đứng dành cho khuôn dưới (drag). Tán đinh một cặp ở hai phía đối diện của mỗi khung, thẳng hàng sao cho các chốt đi xuyên qua các lỗ.
Vật liệu cho bước này:
Thanh sắt rèn1 cái
Đinh tán sắt8 cái
Than củi2 as requiredCông cụ cần thiết:
Lò rèn của thợ rèn
Đe
Đột nóng
Kìm rèn
Khoan tay
Giũa kim loại4
4
Thử độ vừa khít
Thử độ vừa khít
Đóng các khung lên các chốt rồi lật chúng lại: chúng phải tách ra và khép lại đúng cùng một vị trí. Giũa các chốt cho đến khi đạt được điều đó.
Công cụ cần thiết:
Giũa kim loại5
5
Cát để đổ đầy nó
Cát để đổ đầy nó
Đang tải sổ tay Jupyter…
Vật liệu
5- 3 cáiTạm thời
- 32 cáiTạm thời
- 1 cáiTạm thời
- 8 cáiTạm thời
- 2 as requiredTạm thời
