Forged C-Clamp with a Tapped Boss and Swivel Pad
A C-clamp (or G-clamp) is a C-shaped steel frame with a screw through a threaded hole at one end: the screw presses a swivelling pad against the work, turned by a small bar through its head. Forge the frame from flat bar, tap the boss, thread a rod with the die, and peen a pad onto its tip.

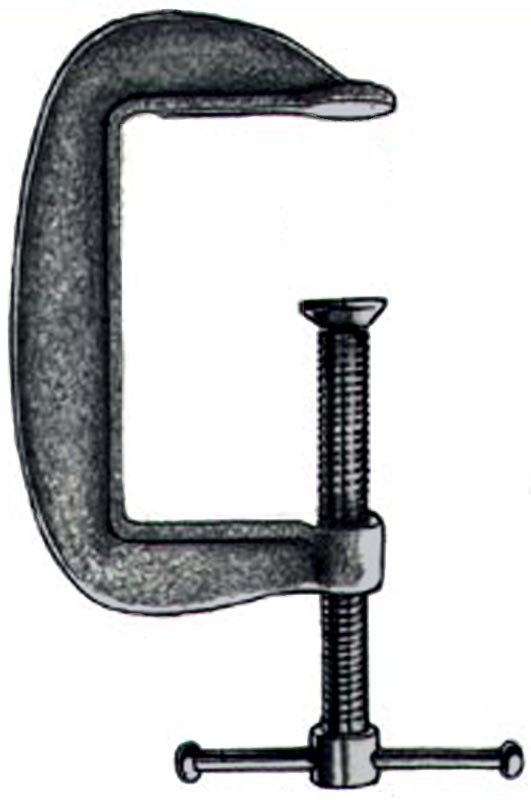

The picture: a G-clamp drawing, with its pad, screw and tommy bar.
Trung cấp
A day
Hướng dẫn
1
1
Forge the frame
Forge the frame
Bend a length of flat bar hot into a deep C. Upset one end into a thick boss and flatten the other into a jaw.
Vật liệu cho bước này:
Thanh thép dẹt1 cái
Than củi1 as requiredCông cụ cần thiết:
Lò rèn của thợ rèn
Đe
Búa đầu nêm ngang
Kìm rèn
Găng tay hàn
Kính bảo hộ2
2
Drill and tap the boss
Drill and tap the boss
File the jaw flat, drill the boss square to it at the tap drill size and tap the thread with oil.
Vật liệu cho bước này:
Dầu cắt gọt0.02 lítCông cụ cần thiết:
Giũa kim loại
Khoan tay
Bộ ta-rô và bàn ren
Tay quay ta-rô
Ê tô bàn nguội3
3
The screw
The screw
Cut a length of rod, thread it with the die, and drill a cross hole through the outer end for a short tommy bar.
Vật liệu cho bước này:
Thanh thép mềm0.3 mCông cụ cần thiết:
Cưa sắtBộ ta-rô và bàn ren
Tay quay bàn renKhoan tayÊ tô bàn nguội4
4
Swivel pad
Swivel pad
Forge a small disc with a hole, turn a short spigot on the screw tip, fit the disc on it and peen the spigot over loosely so the pad turns freely.
Vật liệu cho bước này:
Thanh thép dẹt1 cáiCông cụ cần thiết:
Lò rèn của thợ rènBúa đầu nêm ngangGiũa kim loại5
5
Clamping force
Clamping force
