Graduated Cylinders: Glass Tube on a Foot, Marked by Weighing Water
A graduated cylinder is a narrow glass tube standing on a foot, with a lip to pour and lines for volume; it measures more closely than a beaker. Guyton de Morveau introduced it in 1784. Close a straight tube flat, fuse a glass foot under it, pull a lip, anneal, then mark it by weighing in water.

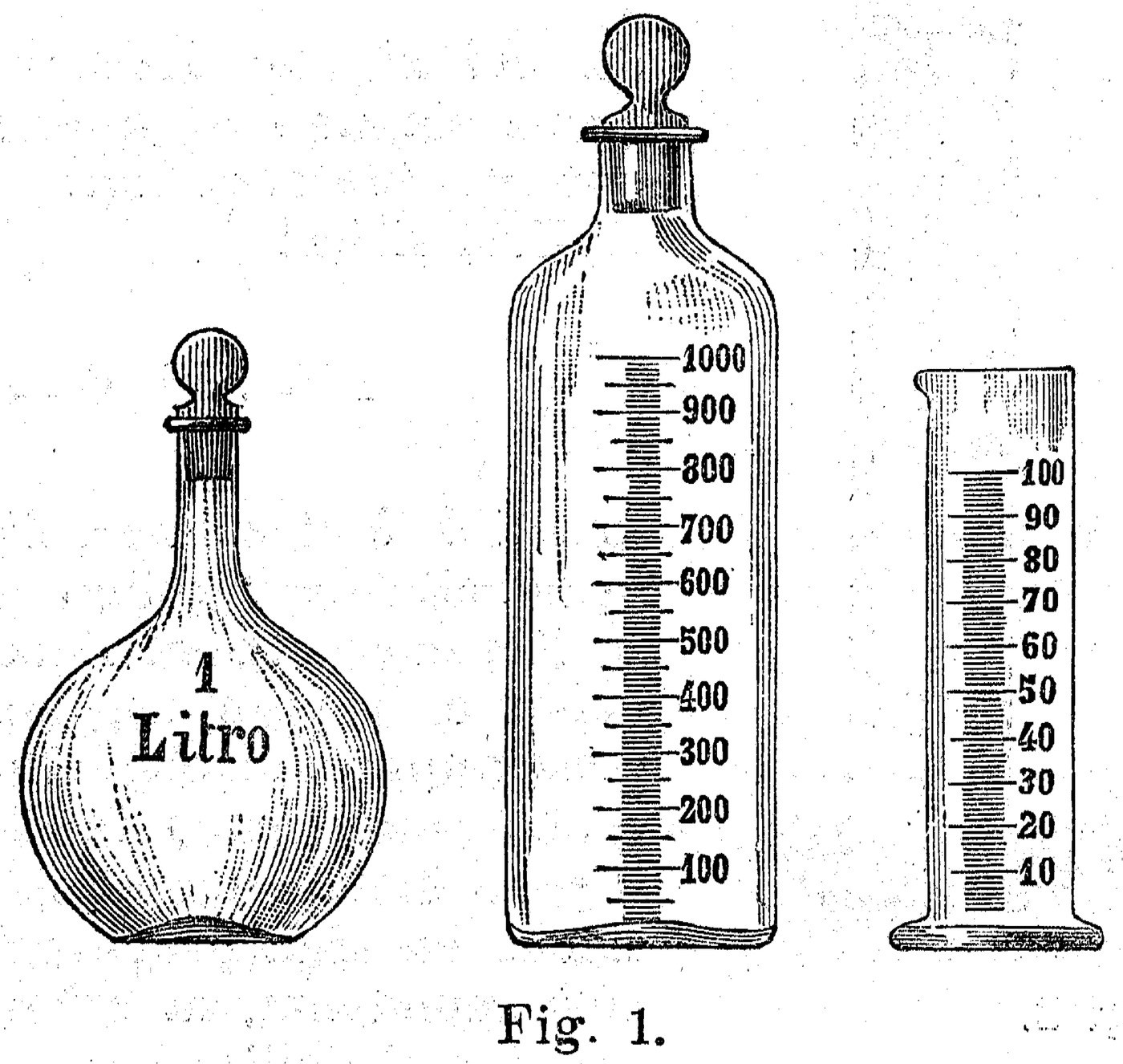

The picture: graduated laboratory glassware engraved in 1895 (Alessandri): a litre flask, a graduated bottle and, on the right, a footed graduated cylinder with a lip.
Nâng cao
An hour per cylinder, plus annealing
Hướng dẫn
1
1
Close the bottom
Close the bottom
Cut a straight, even tube to length, close one end in the flame and press it flat on the marver.
Vật liệu cho bước này:
Bộ ống thủy tinh1 cáiCông cụ cần thiết:
Bút vạch dấu mũi kim cương
Đèn khò thổi thủy tinh để bàn
Marver (bàn lăn thuỷ tinh)
Kính bảo hộ
Găng tay chịu nhiệt2
2
Fuse on a foot
Fuse on a foot
Melt a gather of rod, press it into a flat disc wider than the tube and, while both are hot, fuse it centred under the bottom so the cylinder stands.
Vật liệu cho bước này:
Đũa thủy tinh borosilicat1 cáiCông cụ cần thiết:
Đèn khò thổi thủy tinh để bànMarver (bàn lăn thuỷ tinh)Găng tay chịu nhiệt3
3
Rim and lip
Rim and lip
Fire-polish and slightly flare the rim with the jacks and push out a small pouring lip.
Công cụ cần thiết:
Đèn khò thổi thủy tinh để bàn
Jacks (kìm của người thợ thủy tinh)4
4
Anneal
Anneal
Anneal in the kiln at the glass's annealing temperature and cool slowly.
Công cụ cần thiết:
Lò nung5
5
Graduate by weighing water
Graduate by weighing water
Stand the cylinder on the balance, add water a few grams at a time (1 g is about 1 mL near room temperature) and scratch a line at the bottom of the meniscus at each step with the diamond scriber. Number the main lines.
Vật liệu cho bước này:
Nước0.5 lítCông cụ cần thiết:
Cân hai đĩaBút vạch dấu mũi kim cương
Thước cặp điện tử 6 inch6
6
Spacing of the marks
Spacing of the marks
Đang tải sổ tay Jupyter…
Vật liệu
3- 1 cáiTạm thời
- Tạm thời
- 0.5 lítTạm thời
Công cụ yêu cầu
9- Tạm thời
- Tạm thời
- Tạm thời
- Tạm thời
- Tạm thời
- Tạm thời
- Tạm thời
- Tạm thời
