Hand Lens 10×: a Small, Steep Lens Ground and Mounted
A 10× hand lens is a small convex lens of about 25 mm focal length: held close to the eye, its magnifying power is about a quarter of a metre divided by the focal length. Grind a small pair of discs to a steep curve as for any convex lens, then seat the convex one in a turned wooden ring with a cord to carry it.

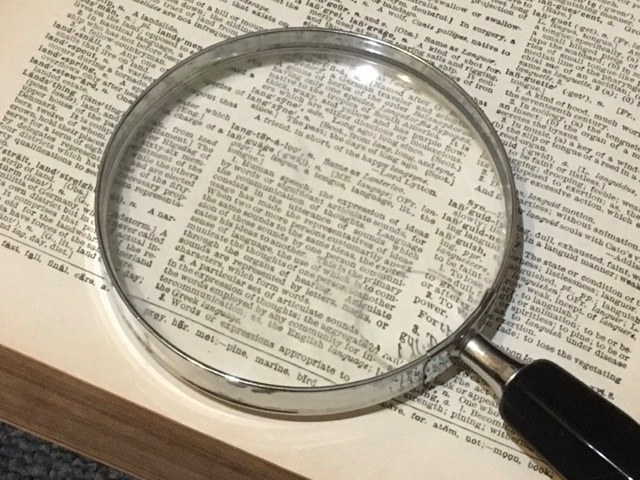

The picture: a low-power reading magnifier on a dictionary page; a 10× hand lens works the same way with a much smaller, steeper lens.
Nâng cao
A week
Hướng dẫn
1
1
Two small discs
Two small discs
Cut two small glass discs, about 15 mm across, from glass at least 5 mm thick (each face of the lens goes over a millimetre deep), and pitch each to a short wooden handle.
Vật liệu cho bước này:
Tấm kính1 cái
Keo nhựa thông10 g
Nan gỗ cứng1 cáiCông cụ cần thiết:
Dao cắt kính
Kìm gặm kính
Kính bảo hộ2
2
Grind to a steep curve
Grind to a steep curve
Grind them together with wet coarse grit, the same disc always on top, until the faces are steep enough (see the notebook). Then the second faces. The bottom disc is the lens.
Vật liệu cho bước này:
Hạt mài cacbua silic40 g
Nước1 lítCông cụ cần thiết:
Thước cặp điện tử 6 inch3
3
Fine grind and polish
Fine grind and polish
Fine grits, then polish both faces on a small pitch lap with tin oxide and water until clear.
Vật liệu cho bước này:
Hạt mài cacbua silic20 g
Oxit thiếc (thiếc dioxit)10 gKeo nhựa thông30 g4
4
Check 10×
Check 10×
Focus the sun through it onto paper: the spot should be smallest about 25 mm from the lens. Grind deeper if it is longer.
Công cụ cần thiết:
Thước kẻ5
5
Turn the mount
Turn the mount
Turn a hardwood ring on the lathe with a seat a snug fit for the lens and a small lip. Press the lens in, warm a little pitch round the back edge to hold it, drill a hole in the rim for a cord loop.
Vật liệu cho bước này:
Nan gỗ cứng1 cáiKeo nhựa thông2 g
Chỉ lanh sáp0.5 mCông cụ cần thiết:
Máy tiện gỗ
Đục lòng máng
Dao cắt đứt phôi tiện
Giấy nhámThước cặp điện tử 6 inch6
6
Curve for 10×
Curve for 10×
Đang tải sổ tay Jupyter…
7
7
Use
Use
Hold the lens close to your eye and bring the object up until it is sharp.
Vật liệu
7- 1 cáiTạm thời
- 42 gTạm thời
- 1 cáiTạm thời
- Tạm thời
- 1 lítTạm thời
- Tạm thời
- 0.5 mTạm thời
Công cụ yêu cầu
9- Tạm thời
- Tạm thời
- Tạm thời
- Tạm thời
- Tạm thời
- Tạm thời
- Tạm thời
- Tạm thời
- Tạm thời
