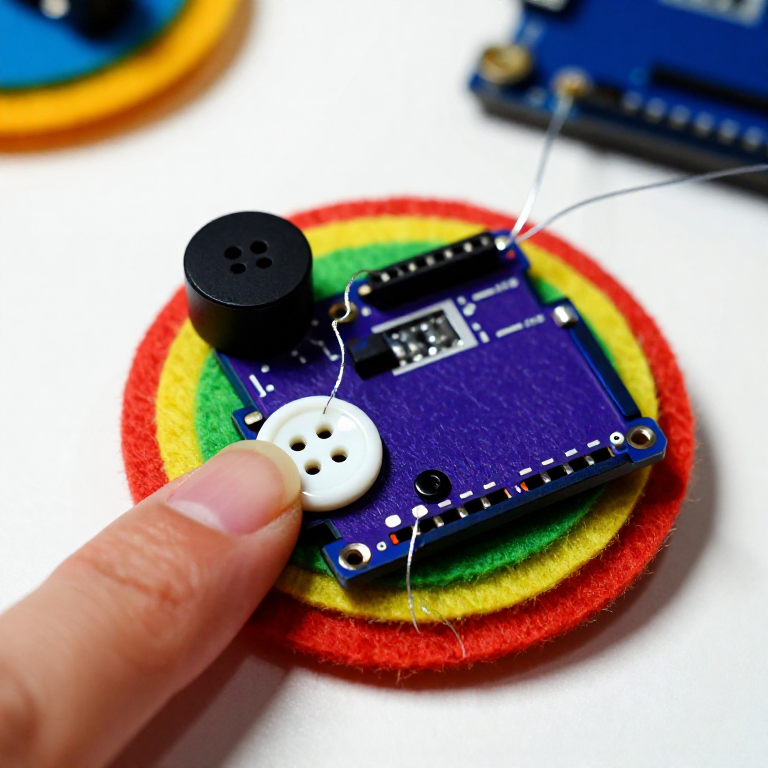

Making a Sound-Triggered LilyPad Patch
Sew a patch that plays sounds when you touch it. The LilyPad MP3 is a tiny music player — it reads MP3 files from a memory card and plays them through a speaker when you touch conductive-fabric pads wired to its trigger inputs. Make a talking toy, a musical costume, or a sound-effects badge.
Hướng dẫn
Load the sounds onto a memory card
Load the sounds onto a memory card
Copy your MP3 files onto a microSD card and name each so it BEGINS with its trigger number 1–5 — for example 1-chime.mp3 plays on trigger 1, 2-bark.mp3 on trigger 2. Slide the card into the LilyPad MP3's card slot.
Vật liệu cho bước này:

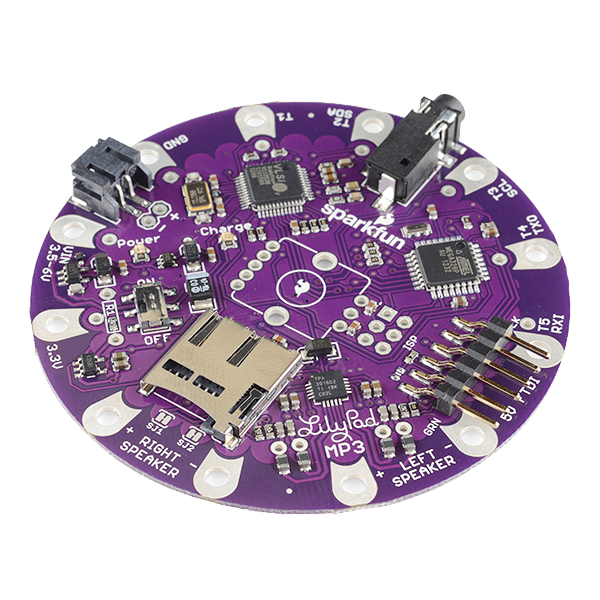

LilyPad MP31 cái

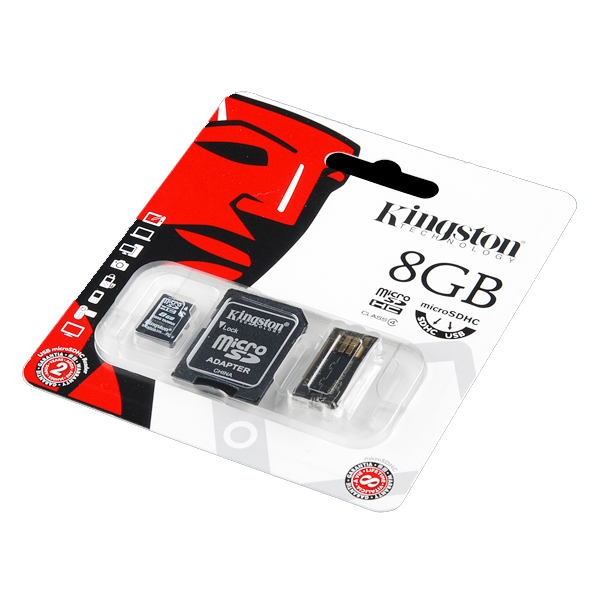

Kingston Flash Memory - 8GB microSD1 cáiSew the touch pads and speaker
Sew the touch pads and speaker
Sew the LilyPad MP3 onto felt. Stitch a conductive-thread pad out to each trigger tab (T1–T5) and one more pad to a - (ground) tab. Connect the flexible speaker to the board's audio output. Keep the trigger pads from touching each other or the ground pad.
Vật liệu cho bước này:

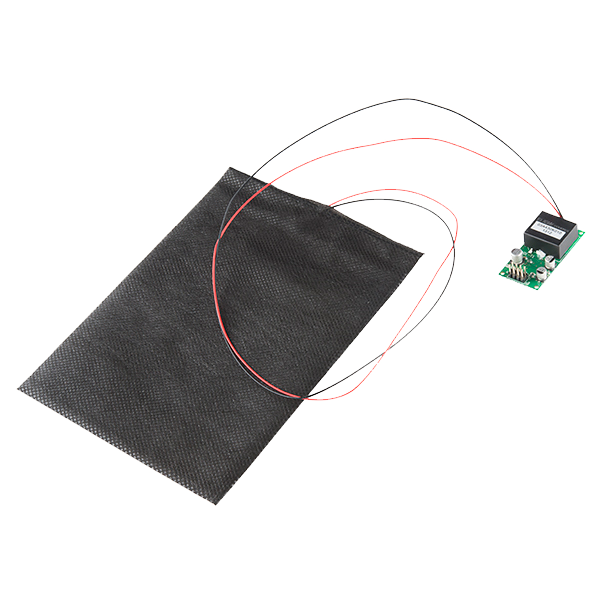

Flexible Speaker and Amplifier - 13x18cm1 cái
Conductive Thread - 60g (Stainless Steel)1 ống
Hand Sewing Needles (Assorted, 30-Pack)1 gói
Wool Felt Sheet1 tờPower it with a LiPo
Power it with a LiPo
Plug a 3.7 V LiPo battery into the LilyPad MP3's JST connector and switch it on. The board recharges the same battery whenever it's plugged into USB, so it stays wearable.
Vật liệu cho bước này:
LiPo Battery 3.7V 1000mAh (JST Connector)1 cáiTouch to play
Touch to play
Touch a trigger pad and the ground pad at the same time — your finger bridges them and the matching sound plays through the speaker. Each pad plays its own file.
Customize
Customize
Swap the MP3 files on the card for your own sounds any time. For playlists, volume control or sound-plus-light effects, reprogram the board in the Arduino IDE with the SparkFun LilyPad MP3 library.
