Xô kim loại: Tôn thép thon dần, viền có dây, quai và nắp
Xô là một bình kín nước, có dạng hình trụ hoặc hình nón cụt thon dần với miệng hở ở trên và đáy phẳng, được xách bằng một quai hình bán nguyệt gọi là quai xô. Cắt thành bên từ tấm thép theo khai triển phẳng của hình nón, cuộn lại, tán đinh tán và hàn thiếc mối nối, luồn dây vào viền miệng, lắp đáy, móc quai rèn và làm nắp vừa khít.

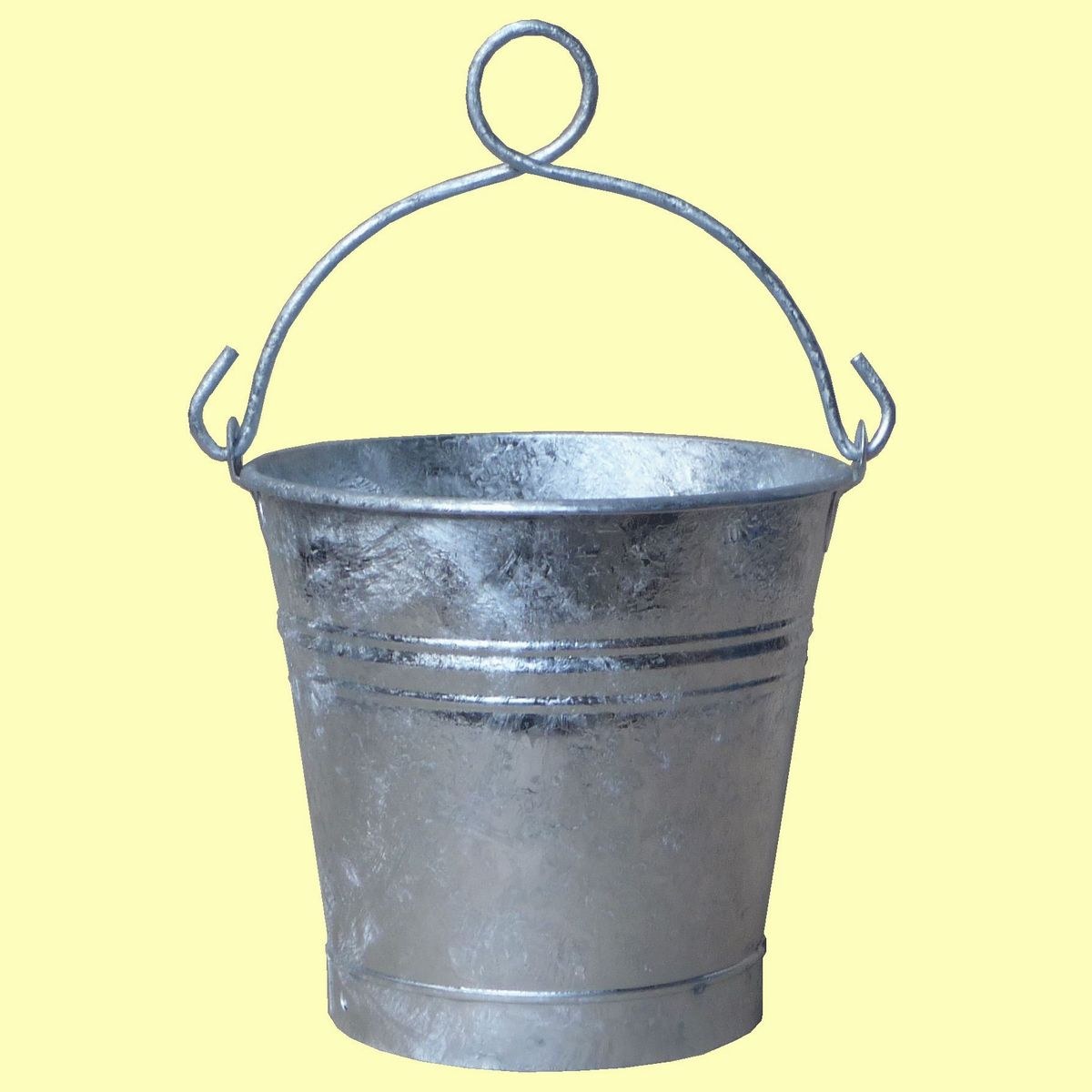

Hình minh họa: một chiếc xô giếng kim loại thon dần cùng quai của nó.
Trung cấp
Một ngày
Hướng dẫn
1
1
Đánh dấu và cắt
Đánh dấu và cắt
Đánh dấu mặt bên dưới dạng hình quạt vòng (bước 6) bằng compa, cộng thêm phần chồng mép cho đường may, và một đĩa đáy hơi lớn hơn phần đế. Cắt chúng bằng kéo thiếc.
Vật liệu cho bước này:
Tấm thép mềm2 cáiCông cụ cần thiết:
Compa hai mũi nhọn
Kéo cắt tôn2
2
Cuộn, tán đinh và hàn thiếc
Cuộn, tán đinh và hàn thiếc
Uốn cong thành bên qua đe bằng búa gỗ cho đến khi hai đầu chồng lên nhau. Khoan và tán đinh đường nối, sau đó hàn thiếc thấm vào mối nối với muối amoni clorua làm chất trợ hàn để mối hàn kín nước.
Vật liệu cho bước này:
Đinh tán sắt8 cái
Thiếc hàn chì0.1 kg
Amoni clorua (NH₄Cl)0.01 kgCông cụ cần thiết:
Đe tạo hình
Vồ gỗ
Khoan tay
Búa đầu nêm ngang
Mỏ hàn3
3
Luồn dây thép quanh viền và lắp đáy
Luồn dây thép quanh viền và lắp đáy
Gập mép trên quanh một sợi dây thép để làm cứng viền. Gập mép của đĩa đáy lên, lắp vào bên trong phần đế, tán đinh rivet và hàn thiếc quanh toàn bộ.
Vật liệu cho bước này:
Dây thép1 mĐinh tán sắt8 cáiThiếc hàn chì0.1 kgCông cụ cần thiết:
Đe tạo hìnhVồ gỗBúa đầu nêm ngangKhoan tayMỏ hàn4
4
Quai và tay cầm
Quai và tay cầm
Rèn hai quai từ phần thừa của tấm kim loại, mỗi quai có một lỗ, và tán đinh tán chúng ở phía dưới vành, ở hai bên đối diện nhau. Rèn một thanh sắt thành tay cầm hình bán nguyệt, với một móc ở mỗi đầu luồn qua các quai.
Vật liệu cho bước này:
Que sắt rèn0.6 mĐinh tán sắt4 cái
Than củi2 as requiredCông cụ cần thiết:
Lò rèn của thợ rèn
ĐeBúa đầu nêm ngang
Kìm rèn
Găng tay hàn5
5
Nắp
Nắp
Cắt một đĩa lớn hơn một chút so với phần trên và gập mép xuống qua cọc để nó nằm trên vành. Tán đinh tán một quai xách bằng dây đai.
Vật liệu cho bước này:
Tấm thép mềm1 cáiĐinh tán sắt2 cáiCông cụ cần thiết:
Kéo cắt tônĐe tạo hìnhVồ gỗKhoan tay6
6
Mẫu phẳng của một chiếc xô côn
Mẫu phẳng của một chiếc xô côn
Đang tải sổ tay Jupyter…
Vật liệu
7- 2 cáiTạm thời
- 22 cáiTạm thời
- 0.2 kgTạm thời
- 0.01 kgTạm thời
- 1 mTạm thời
- 0.6 mTạm thời
- 2 as requiredTạm thời
Công cụ yêu cầu
11- Tạm thời
- Tạm thời
- Tạm thời
- Tạm thời
- Tạm thời
- Tạm thời
- 2 vendors sell this, none ship to you yetTạm thời
- Tạm thời
- Tạm thời
- Tạm thời
- Tạm thời
