Steel Drawplate with Graded Tapered Holes, and Draw Tongs
A drawplate is a hardened steel plate pierced with a row of tapered holes, each a little smaller than the last. Annealed wire, filed to a point, goes into a hole just smaller than itself and is pulled through with draw tongs, coming out thinner; plates also come with square, half-round or hexagonal holes. Make the plate and the tongs.

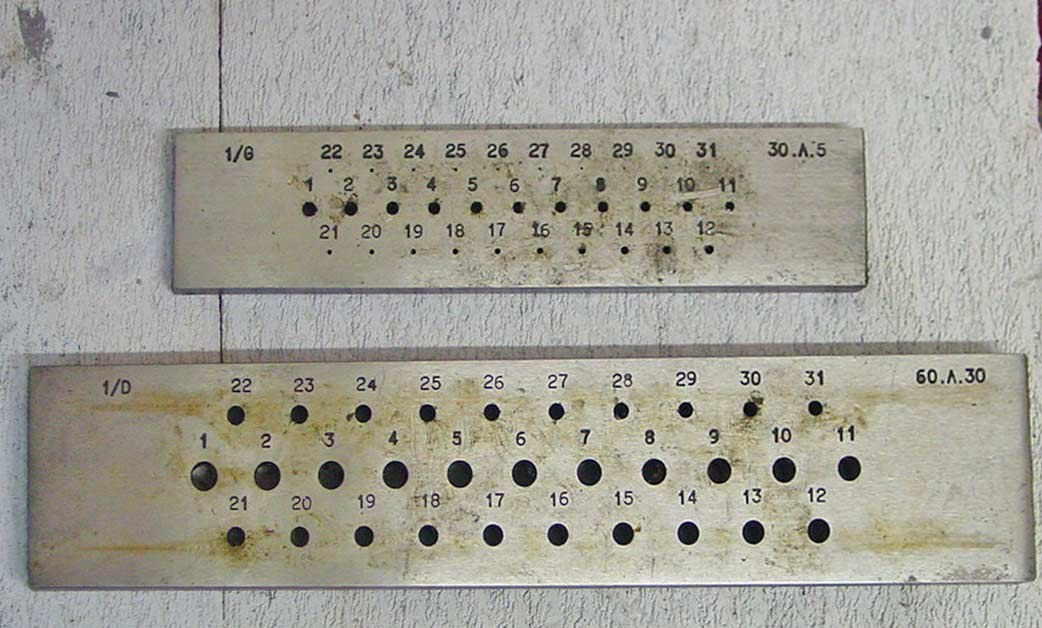

The picture: two drawplates with numbered rows of holes.
Nâng cao
Two days
Hướng dẫn
1
1
Forge the plate
Forge the plate
Forge tool steel to a flat plate about 150 × 35 × 8 mm (our size) and anneal it.
Vật liệu cho bước này:
Thanh thép dụng cụ dẹt1 cái
Than củi2 as requiredCông cụ cần thiết:
Lò rèn của thợ rèn
Đe
Búa đầu nêm ngang
Kìm rèn
Găng tay hàn
Kính bảo hộ2
2
Drill and taper the holes
Drill and taper the holes
Lay out a row of holes stepping down in size (step 5), drill each, then open it to a taper from the back face with a hot tapered punch, so it is widest at the back and narrowest at the front. True each mouth with a needle file.
Vật liệu cho bước này:
Than củi2 as requiredCông cụ cần thiết:
Khoan tayLò rèn của thợ rèn
Đột nóng
Đột nong lỗ
Bộ giũa kim
Ê tô bàn nguội hạng nặngGăng tay hànKính bảo hộ3
3
Harden and temper
Harden and temper
Grind the faces flat, harden the plate in water and temper it to a straw colour so the holes keep their size.
Vật liệu cho bước này:
Nước10 lítCông cụ cần thiết:
Bánh đá màiLò rèn của thợ rèn
Thùng tôi nướcKìm rènGăng tay hànKính bảo hộ4
4
Draw tongs
Draw tongs
Forge two short, stout jaws with long reins from wrought iron, file cross teeth in the jaws to bite the wire, rivet them, and bend the end of one rein into a hook so the grip can be held or hauled.
Vật liệu cho bước này:
Thanh sắt rèn2 cái
Đinh tán sắt1 cáiThan củi2 as requiredCông cụ cần thiết:
Lò rèn của thợ rènĐeBúa đầu nêm ngangĐột nóng
Giũa kim loạiKìm rènGăng tay hànKính bảo hộ5
5
Hole sizes
Hole sizes
