Batedeira com Válvula de Recolhimento em Caixa Ventiladora: As Pás Jogam o Leite Numa Peneira e Depois Recolhem a Manteiga Flutuante
Andrew Ralston, de West Middletown, Pensilvânia, recebeu a patente US 21.575, datada de 21 de setembro de 1858, para uma batedeira cujas pás, girando numa caixa com uma abertura embaixo e outra em cima, lançam o leite para cima por um condutor até uma peneira; quando a batedeira é quebrada, uma válvula fecha a abertura inferior e válvulas laterais deixam entrar apenas a manteiga que flutua na superfície, a qual é jogada na peneira enquanto o leite retorna. Uma caixa com água morna ou fria regula a temperatura do leite.
Esta peça imprime a caixa das pás, válvulas, pás, peneira e caixa de água em escala de mesa, dentro de um recipiente.
Avançado
Cerca de 6 horas, mais a impressão
Instruções
1
1
Engrenagem e os batedores
Engrenagem e os batedores
A carregar o notebook Jupyter…
2
2
Batedor agita, antes disso
Batedor agita, antes disso
Essa batedeira jogou seu creme em uma peneira; as válvulas da Ralston batem primeiro o leite e depois recolhem apenas a manteiga.
3
3

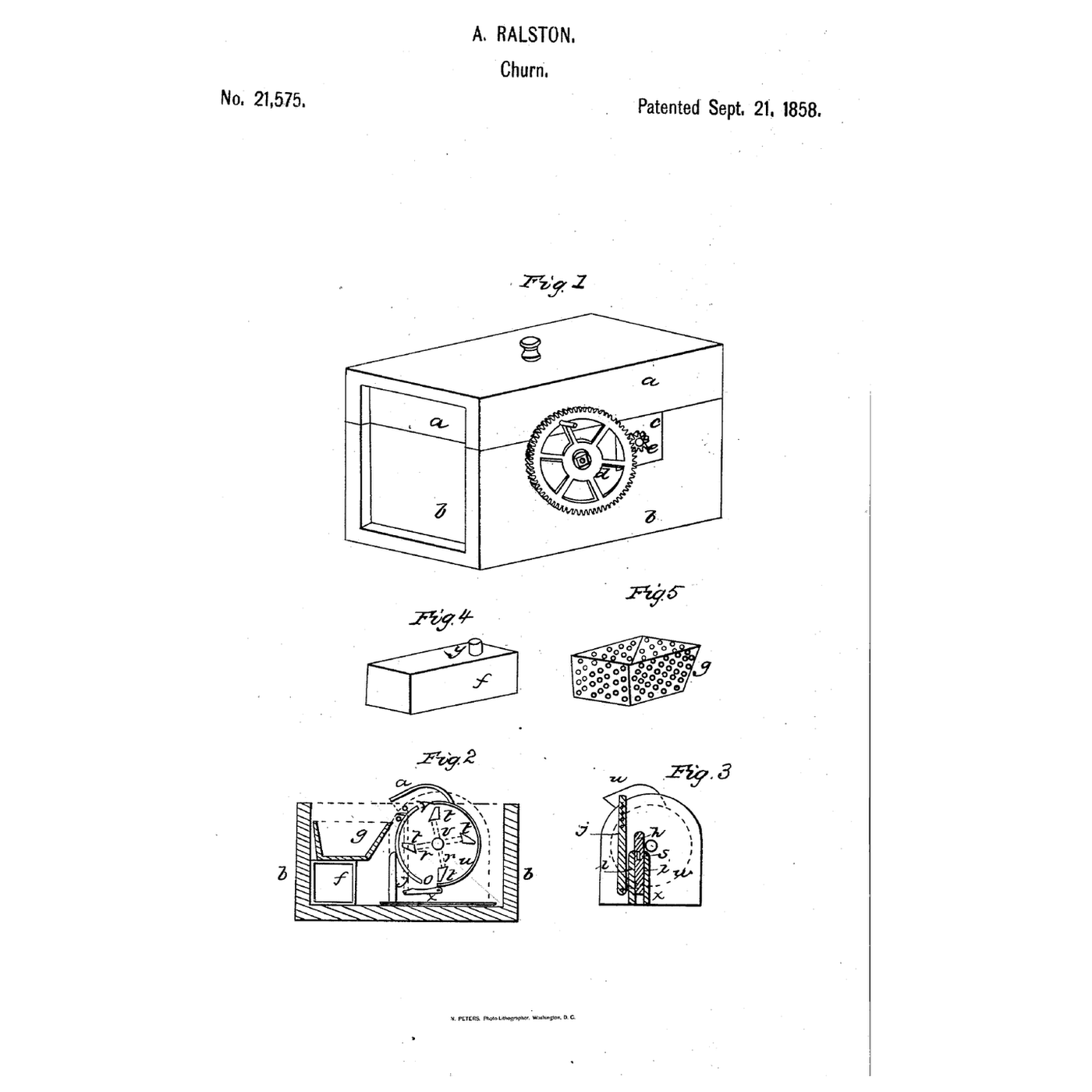

Leia US 21,575
Leia US 21,575
"Por meio do meu arranjo e da forma das várias partes aqui descritas e representadas, bato, corto e arejo o leite, produzindo assim manteiga no menor tempo possível e efetuando uma separação o mais perfeita possível da manteiga em relação ao leite."
4
4
Imprima as peças
Imprima as peças
Imprima a caixa do ventilador apoiada sobre sua base, a válvula x, duas válvulas de coleta, os batedores, o condutor, o filtro, a caixa de água, o pinhão e (e) a roda d. Imprima em PETG com camadas de 0,2 mm, 30 % de preenchimento, 4 paredes; lave antes do primeiro uso.
Materiais para este passo:
Filamento PETG1 peçaFerramentas necessárias:
Impressora 3D de filamento (FDM)5
5
Imprima a caixa do ventilador
Imprima a caixa do ventilador
A caixa do ventilador, impressa conforme descrito no passo 4.
6
6
Imprima a válvula x
Imprima a válvula x
A válvula x, impressa conforme descrito no passo 4.
7
7
Imprima a válvula de coleta
Imprima a válvula de coleta
A válvula de coleta, impressa conforme descrito na etapa 4.
8
8
Imprima os batedores
Imprima os batedores
Os batedores, impressos conforme descrito no passo 4.
9
9
Imprima o condutor
Imprima o condutor
O condutor, impresso conforme descrito na etapa 4.
10
10
Imprima o coador
Imprima o coador
O coador, impresso conforme descrito no passo 4.
11
11
Imprima a caixa de água
Imprima a caixa de água
A caixa de água, impressa conforme descrito no passo 4.
12
12
Imprima o pinhão e
Imprima o pinhão e
O pinhão e, impresso conforme descrito no passo 4.
13
13
Imprima a roda d
Imprima a roda d
A roda d, impressa conforme descrito no passo 4.
14
14
Caixa e batedores
Caixa e batedores
Use um recipiente com cerca de 280 por 190 mm por dentro e 170 mm de profundidade. Faça um furo de 10,5 mm através de um dos lados longos, 60 mm à direita do seu meio e 85 mm acima do piso, e um furo de 6,5 mm 60 mm diretamente acima dele. Posicione a caixa do ventilador dentro, com o seu rolamento alinhado ao furo. Corte uma haste de 10 mm com 210 mm de comprimento como eixo, passe-a pela parede do recipiente, pela caixa e pelos batedores, e fixe os batedores com um parafuso M3 atravessado por um furo.
Materiais para este passo:
Recipiente de armazenamento de grau alimentar1 peça
Cavilhas de madeira dura1 peça
Parafusos de máquina1 peçaFerramentas necessárias:
Berbequim sem fios
Serrote
Lixa
Conjunto de chaves de fendas15
15
Válvulas, condutor, filtro e caixa d'água
Válvulas, condutor, filtro e caixa d'água
Deslize a válvula x sob a abertura inferior da caixa, com a sua tira de pé ao lado da caixa. Encaixe as válvulas coletoras em seus trilhos nas laterais da caixa, na posição elevada. Posicione o condutor sobre a abertura superior, voltado para o filtro, e pendure o filtro na borda do recipiente pelos seus dois ganchos. Apoie a caixa d'água no chão na outra extremidade.
16
16
Engrenagens
Engrenagens
Fixe o pinhão e na extremidade externa do eixo com um parafuso M3. Passe um parafuso M6 pelo furo superior como pino da roda, com arruelas, colocando a roda d nele engrenando com e, e uma porca de trava, deixando folgado o suficiente para girar.
Materiais para este passo:
Parafusos de máquina1 peça
Anilha plana1 peça
Porca de segurança com anel de nylon1 peçaFerramentas necessárias:
Conjunto de chaves de fendas17
17
A construção em 3D
A construção em 3D
Modelo FreeCAD desta construção: o recipiente com a parede do fundo removida, a caixa do ventilador com suas aberturas inferior e superior, a válvula x e sua tira, as válvulas de coleta em seus trilhos, os batedores em seus braços, o condutor sobre a abertura superior, o coador em seus ganchos, a caixa d'água e a roda d e o pinhão e do lado de fora.
18
18
Bata e depois reúna
Bata e depois reúna
Encha a caixa de água com água morna ou fria, conforme a nata necessitar, e tampe-a. Despeje 4 litros de nata para bater no recipiente e aqueça-a até cerca de 15 °C, verificando com o termómetro. Com a válvula x aberta e as válvulas de recolha levantadas, rode a manivela de forma constante e cronometre com o cronómetro: a nata é projetada para o coador e volta a cair. Quando a nata tiver batido, feche x e baixe as válvulas de recolha: a manteiga que flutua à superfície escorre pelas laterais e é projetada para o coador. Retire o coador, lave a manteiga em água fria até a água sair limpa, incorpore com a espátula uma pitada de sal e pese-a.
Materiais para este passo:
Natas para bater4 l
Água1 peça
Sal marinho grosso1 peça
Rolhas1 peçaFerramentas necessárias:
Termómetro de sonda permanente
Cronómetro
Espátula
Balança digital de cozinha
Taça grande de aço inoxidável19
19
Solução de problemas
Solução de problemas
Solução de problemas de rotatividade (churn) de casos de fãs.
Flow
Loading...
20
20
História e limites honestos
História e limites honestos
**Andrew Ralston** de West Middletown, Condado de Washington, Pensilvânia, EUA 21.575, 21 de setembro de 1858. Seu aquecedor ou resfriador era de lata ou zinco, a caixa do ventilador mantida unida por pequenas hastes, sua caixa fechada com uma tampa. Ele reivindicou as aberturas o e v na parte circular da caixa, a válvula x, a válvula coletora h e o condutor u, dispostos e combinados. Nosso recipiente, caixa de água impressa, dimensões e engrenagens são nossos, e deixamos a tampa de fora. FDM impressões mantêm alimentos em suas camadas de linhas, então lave bem e substitua quando desgastado.
