Batedeira de Ar com Flutuadores de Pistão: Flutuadores Ocos com Pistões Acionados por um Excêntrico Fixo
Egbert queria que o ar fosse "forçadamente expelido em pequenos jatos exatamente no ponto onde é mais necessário, a saber, a superfície móvel do batedor."
D. N. Egbert, de Hudson, Ohio, recebeu a patente US 6,727, datada de 18 de setembro de 1849, para um batedor rotativo de manteiga em um recipiente com fundo de zinco: dois conjuntos de braços unidos por flutuadores ocos cujas laterais são perfuradas por pequenos orifícios, cada um equipado com um pistão. Bielas conectam os pistões a um anel excêntrico que gira sobre um excêntrico fixado à peça final, de modo que cada flutuador se enche de ar ao subir e o expele ao descer. Uma correia de uma polia grande no eixo de manivela para uma pequena no eixo do batedor o faz girar rapidamente.
Esta etapa calcula o ar que cada flutuador bombeia e, em seguida, imprime os flutuadores, pistões, excêntrico e braços, os monta sobre um fundo de aço inoxidável e faz manteiga.
Avançado
Cerca de 6 horas, mais a impressão
Instruções
1
1
Ar por flutuador
Ar por flutuador
A carregar o notebook Jupyter…
2
2
Um batedor que também é uma bomba de ar antes disso
Um batedor que também é uma bomba de ar antes disso
O projeto incorporado bombeia ar por meio de um tubo sobre um êmbolo solto. Egbert incorpora a bomba em cada flutuador de um batedor rotativo.
3
3
Leia US 6,727
Leia US 6,727
"Agora será percebido que, à medida que os flutuadores sobem acima de sua posição horizontal pela revolução do agitador, cada pistão é, por sua vez, retirado de seu respectivo flutuador e a cavidade oca é preenchida com ar; à medida que os flutuadores descem abaixo de sua posição horizontal, este ar é forçosamente expelido através das perfurações dos flutuadores, abaixo da superfície do líquido."
4
4
Imprima as peças
Imprima as peças
Imprima dois flutuadores ocos e dois pistões, a excêntrica fixa e o seu anel, dois conjuntos de braços e o braço de manivela. Imprima em PETG com camadas de 0,2 mm, 30 % de preenchimento e 4 paredes; lave antes da primeira utilização.
Materiais para este passo:
Filamento PETG1 peçaFerramentas necessárias:
Impressora 3D de filamento (FDM)5
5
Imprima o flutuador oco
Imprima o flutuador oco
O flutuador oco, impresso conforme descrito no passo 4.
6
6
Imprima o pistão
Imprima o pistão
O pistão, impresso conforme descrito no passo 4.
7
7
Imprima o excêntrico
Imprima o excêntrico
O excêntrico, impresso conforme descrito no passo 4.
8
8
Imprima o anel do excêntrico
Imprima o anel do excêntrico
O anel do excêntrico, impresso conforme descrito no passo 4.
9
9
Imprima os conjuntos de braços
Imprima os conjuntos de braços
Os conjuntos de braços, impressos conforme descrito no passo 4.
10
10
Imprima o braço da manivela
Imprima o braço da manivela
O braço da manivela, impresso conforme descrito no passo 4.
11
11
A caixa
A caixa
Faça duas laterais de contraplacado com um meio círculo de 90 mm de raio com um rasgo em cada uma, e dobre uma chapa de aço inoxidável de 0,5 mm para formar o fundo, assentada nos rasgos com silicone, como o fundo de zinco dele. Aparafuse o excêntrico à parte interna de uma das extremidades, no eixo, deslocado para cima conforme impresso.
Materiais para este passo:
Placa de contraplacado1 peça
Chapa de aço inoxidável - 3041 peça
Vedante de silicone1 peça
Parafuso para madeira n.º 8 x 1"1 peçaFerramentas necessárias:
Serra de recortes
Tesoura de chapa
Rebarbador manual
Maço de borracha
Conjunto de chaves de fendas12
12
Batedor, pistões e hastes
Batedor, pistões e hastes
Deslize os dois conjuntos de braços sobre um eixo de madeira dura de seção quadrada de 10 mm e parafuse um flutuador nas extremidades de cada par de braços, com os furos voltados para fora. Encaixe um pistão em cada flutuador. Encaixe o anel sobre o excêntrico e una cada pistão ao anel com duas hastes finas de pinho presas por parafusos M3, de modo que o anel seja conduzido pelos braços. Passe o eixo pela outra extremidade e cole o braço de manivela e a alça.
Materiais para este passo:
Cavilhas de madeira dura1 peça
Tábua de pinho1 peça
Parafusos de máquina1 peça
Porca sextavada1 peça
Cola de madeira1 peçaFerramentas necessárias:
Serrote
Berbequim sem fios
Jogo de brocasConjunto de chaves de fendas13
13

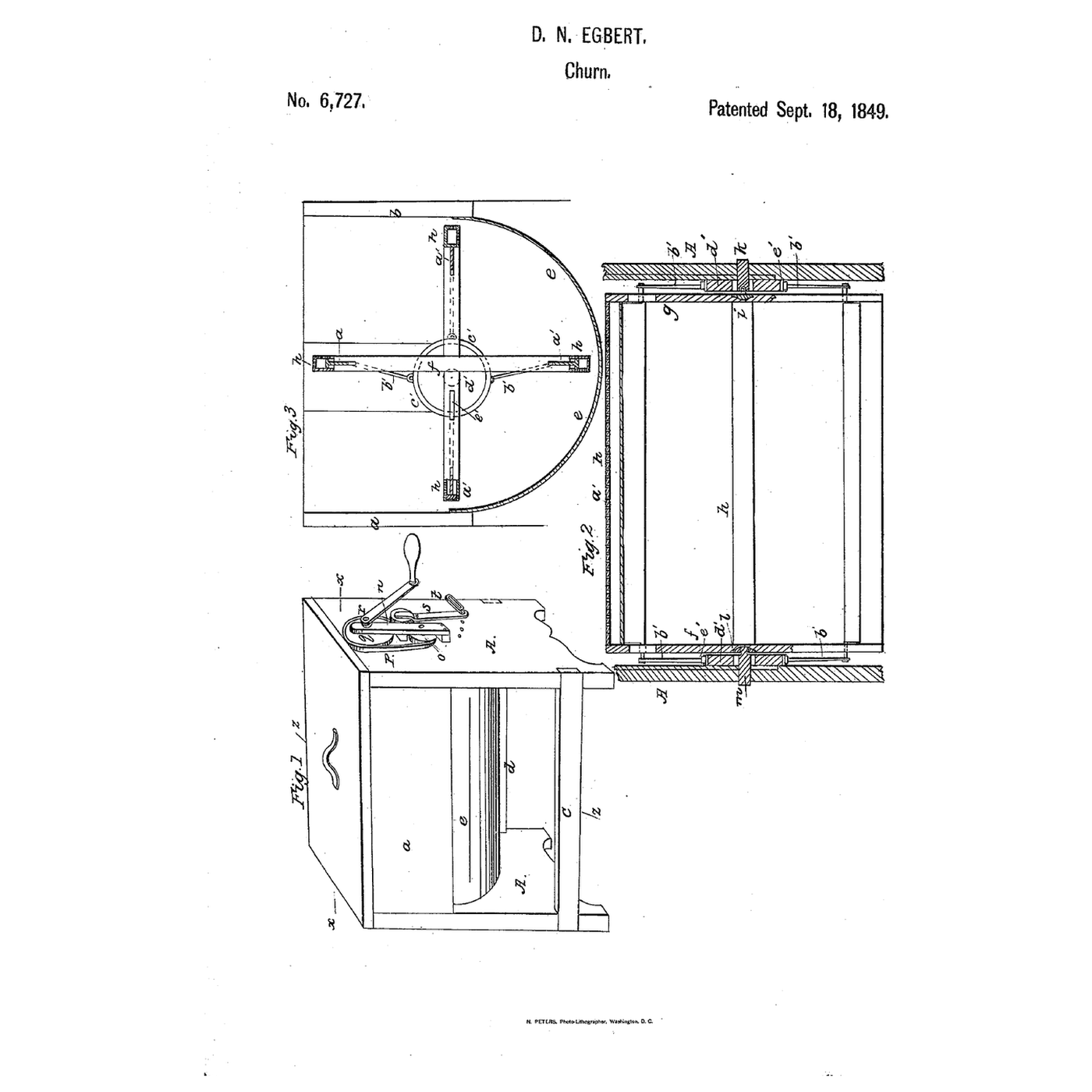

O desenho da patente
O desenho da patente
Folha de desenho US 6.727, domínio público (patente expirada).
14
14
Bater a manteiga na batedeira
Bater a manteiga na batedeira
Deixe o creme de leite fresco repousar até atingir cerca de 15 °C, verificado com o termômetro. Despeje 1,5 litro. Bata constantemente e observe os jatos de bolhas à medida que cada flutuador desce; cronometre até a manteiga se formar. Despeje fora o leitelho, adicione água fria, agite um pouco e despeje novamente até que escorra limpo; incorpore uma pitada de sal e pese a manteiga.
Materiais para este passo:
Natas para bater1500 ml
Sal marinho grosso1 peça
Água1 peçaFerramentas necessárias:
Termómetro de sonda permanente
Cronómetro
Balança digital de cozinha
Taça grande de aço inoxidável15
15
Pistões que travam, sem jatos
Pistões que travam, sem jatos
Solução de problemas de agitação de ar por pistão flutuante.
Flow
Loading...
16
16
História e limites honestos
História e limites honestos
**D. N. Egbert**, de Hudson, Condado de Summit, Ohio, recebeu a patente US 6.727, datada de 18 de setembro de 1849. Uma polia tensora em uma alavanca de mola mantinha a correia tensa. Ele reivindicou a combinação dos pistões movidos por excêntricos estacionários com os flutuadores de um batedor giratório.
**Limites honestos.** Nossa manivela gira o eixo diretamente, sem a correia e as polias dele; chapa de aço inoxidável e peças impressas substituem seus flutuadores de zinco e madeira. O caderno fornece um limite superior. FDM impressões retêm alimentos em suas linhas de camada, portanto lave bem e substitua quando desgastadas. Seus tempos e pesos são o resultado.
