Batedor de Haste Deslizante com Tubo de Ar: Bata em Baixa Altura, Depois Eleve a Haste e Gire de Volta para Juntar

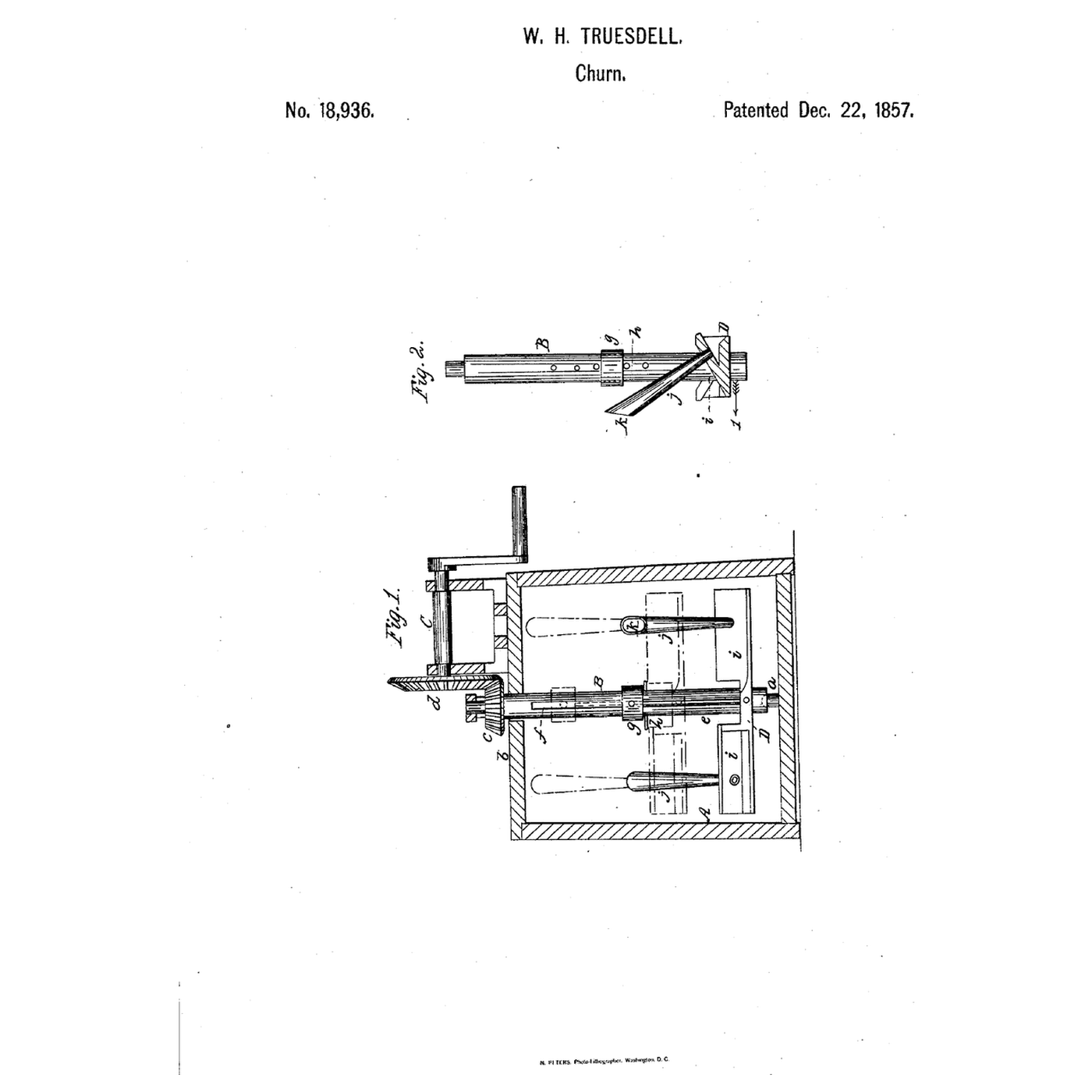

William H. Truesdell de Elgin, Illinois, recebeu a patente US 18.936, datada de 22 de dezembro de 1857, para uma haste batedora que desliza sobre o eixo vertical, com uma tábua inclinada e um tubo de ar em cada extremidade. Ela bate perto do fundo; em seguida, é levantada até a superfície e girada suavemente de volta, "as tábuas inclinadas formando câmaras" para juntar a manteiga. Esta etapa imprime a haste batedora, a braçadeira, o degrau e as engrenagens, monta a batedeira e faz manteiga.
Intermediário
Cerca de 4 horas, mais a impressão

Instruções

1

Descer para bater, subir para juntar

A carregar o notebook Jupyter…
2

Levantando para juntar, antes disso

Dickinson levanta seus quebradores para juntar; Truesdell levanta toda a barra do batedor até a superfície.
3

Leia US 18.936

"Depois que a manteiga é produzida, a barra D é elevada até a superfície, ou quase até a superfície, do creme e é mantida na posição adequada pelo pino (h), que é inserido no eixo B abaixo do colar (g). Girando suavemente o eixo B em sentido contrário, a manteiga será coletada, formando os tabuleiros inclinados (i) câmaras para recebê-la."
4

Imprima as peças

Imprima a barra de agitação (dasher bar) com as suas tábuas inclinadas, o colar, o degrau, a roda coroa, o pinhão e o suporte. Imprima em PETG com camadas de 0,2 mm, 30 % de preenchimento, 4 paredes; lave antes da primeira utilização.

Materiais para este passo:

Filamento PETGFilamento PETG1 peça

Ferramentas necessárias:

Impressora 3D de filamento (FDM)Impressora 3D de filamento (FDM)
5

Imprima a barra de dosagem

A barra de dosagem, impressa conforme descrito na etapa 4.
Arquivo de designSTLCC0 - Free
6

Imprima a gola

A gola, impressa conforme descrito no passo 4.
Arquivo de designSTLCC0 - Free
7

Imprima a etapa

A etapa, impressa conforme descrito na etapa 4.
Arquivo de designSTLCC0 - Free
8

Imprima a coroa dentada

A coroa dentada, impressa conforme descrito no passo 4.
Arquivo de designSTLCC0 - Free
9

Imprima o pinhão

O pinhão, impresso conforme descrito no passo 4.
Arquivo de designSTLCC0 - Free
10

Imprima o padrão

O padrão, impresso conforme descrito na etapa 4.
Arquivo de designSTLCC0 - Free
11

Barra, tubos e colar

Cole um tubo de qualidade alimentar de 8 mm em cada encaixe, de modo que a parte superior fique acima do creme, ligeiramente inclinado. Deslize a barra sobre um eixo de madeira dura quadrado de 10 mm que fica apoiado no degrau de um recipiente redondo de qualidade alimentar. Pendure a barra do colar por quatro hastes de aço inoxidável de 3 mm e fure o eixo para um pino abaixo do colar nas alturas de batedura e de junção.

Materiais para este passo:

Tubo de PVCTubo de PVC1 peça
Epóxi de dois componentesEpóxi de dois componentes1 peça
Cavilhas de madeira duraCavilhas de madeira dura1 peça
Recipiente de armazenamento de grau alimentarRecipiente de armazenamento de grau alimentar1 peça
Varão de aço macioVarão de aço macio1 peça

Ferramentas necessárias:

Serra de arco para metaisSerra de arco para metais
Berbequim sem fiosBerbequim sem fios
Jogo de brocasJogo de brocas
12

Tampa, engrenagens e manivela

Fixe metade da tampa com um furo para o eixo, o pinhão no topo dela e o suporte com a coroa engrenando nele; parafuse um cabo de madeira (cavilha) na roda.

Materiais para este passo:

Varão de aço macioVarão de aço macio1 peça
Cavilhas de madeira duraCavilhas de madeira dura1 peça
Parafuso para madeira n.º 8 x 1"Parafuso para madeira n.º 8 x 1"1 peça

Ferramentas necessárias:

Conjunto de chaves de fendasConjunto de chaves de fendas
Berbequim sem fiosBerbequim sem fios
13

A construção em 3D

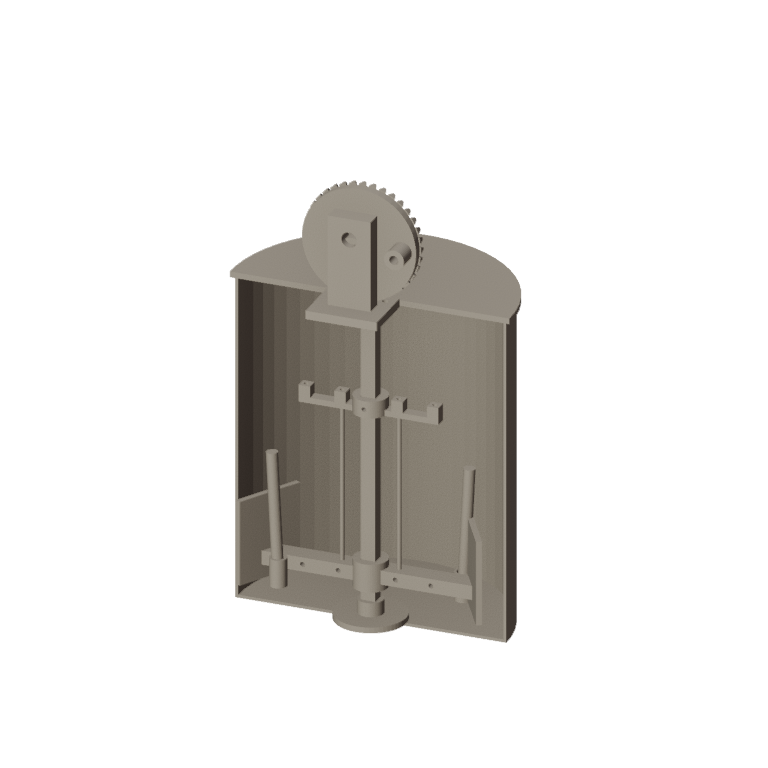

Modelo FreeCAD desta construção: o recipiente cortado para mostrar a barra de agitação (dasher) baixa no eixo, com suas tábuas inclinadas e tubos de ar, o colar e as hastes acima, e a coroa e o pinhão.
Arquivo de designBLENDCC0 - Free
14

Bater com a alavanca baixa, recolher com a alavanca alta

Deixe o creme de leite fresco repousar até atingir cerca de 15 °C, verificado com o termômetro. Despeje 2 litros. Com a alavanca baixa, gire de forma constante; cronometre até a manteiga se formar. Eleve a alavanca até a superfície, prenda o colar ali e gire suavemente no sentido contrário para recolher a manteiga. Escorra o leitelho, adicione água fria, bata um pouco e escorra novamente até que saia limpa; incorpore uma pitada de sal e pese a manteiga.
Passo 14 - Image 1

Materiais para este passo:

Natas para baterNatas para bater2000 ml
Sal marinho grossoSal marinho grosso1 peça
ÁguaÁgua1 peça

Ferramentas necessárias:

Termómetro de sonda permanenteTermómetro de sonda permanente
CronómetroCronómetro
Balança digital de cozinhaBalança digital de cozinha
Taça grande de aço inoxidávelTaça grande de aço inoxidável
15

Solução de problemas

Solução de problemas de rotatividade (churn) da barra deslizante.

Flow

Loading...
16

História e limites honestos

**William H. Truesdell** de Elgin, Condado de Kane, Illinois, EUA 18.936, 22 de dezembro de 1857. Ele não afirmou trazer ar para o creme, nem ajustar amplamente os batedores; afirmou a barra e suas tábuas inclinadas que deixam entrar ar ao girar em um sentido e formam câmaras para reunir a manteiga ao girar no outro. Peças impressas e um recipiente podem substituir os dele. FDM impressões mantêm alimentos nas linhas de camada, por isso lave bem e substitua quando desgastadas.

Materiais

10

Ferramentas necessárias

9

Ficheiros de design

7

CC0 Domínio Público

Este blueprint é liberado sob CC0. Você é livre para copiar, modificar, distribuir e usar este trabalho para qualquer finalidade, sem pedir permissão.
