ریخته‌گری آهن در کوره کوپلا — بازذوب آهن خام به ریخته‌گری‌های نهایی

کوره بلند آهن خام را به‌صورت تنی تولید می‌کند، اما آهن خام به شکل شمش هنوز شیء مفیدی نیست. برای تبدیل آن به دیگ، لوله، اجاق و قاب ماشین، ریخته‌گری آن را دوباره ذوب کرده و در قالب‌ها می‌ریزد — و ابزار اصلی این بازذوب، کوره کوپلا است.

کوپلا یک دودکش آهنی بلند با پوشش آجر نسوز است که از بالا با لایه‌های متناوبی از کک، آهن خام و سنگ آهک پر می‌شود و در نزدیکی پایه‌اش با هوا دمیده می‌شود. برخلاف کوره بلند، این کوره سنگ معدن را ذوب نمی‌کند؛ تنها آهنی را که از قبل تولید شده به‌سرعت و با هزینه کم ذوب می‌کند و جریان پیوسته‌ای از فلز مذاب را برای تخلیه آماده نگه می‌دارد. آهن در حال ذوب مقدار کمی کربن از کک جذب می‌کند و از سوراخ تخلیه به‌صورت چدن خاکستری خارج می‌شود.

این آهن که در قالب‌های ماسه‌ای ساخته‌شده از الگوهای چوبی ریخته می‌شود، به ریخته‌گری‌هایی با تقریباً هر شکلی تبدیل می‌شود. چدن شکننده است اما در فشار بسیار مقاوم است و ریختن آن در شکل‌های پیچیده ارزان است؛ به همین دلیل کوپلا قلب تپنده صنعت دوره ویکتوریا شد و از دیگ‌های آشپزی و لوله‌های زهکشی گرفته تا ستون‌ها و ماشین‌های خود کارخانه‌ها را ریخته‌گری می‌کرد.

پیشرفته
یک روز کامل؛ کوپلا پس از روشن شدن ساعت‌ها کار می‌کند

دستورالعمل‌ها

1

درک کوپلا

کوپلا آهن خوک جامد و قراضه را دوباره ذوب می‌کند و به آهن ریختگی مذاب برای ریختن در قالب‌ها تبدیل می‌کند. برخلاف کوره بلند، سنگ معدن را ذوب نمی‌کند — بلکه کوره‌ای سریع و ارزان برای ذوب است که کارگاه ریخته‌گری را به‌صورت تقاضامحور با آهن مایع تأمین می‌کند.
2

ساخت و آجرچینی داخلی کوپل

یک پوسته فولادی استوانه‌ای بلند بسازید که با آجر نسوز پوشانده شده باشد. یک حلقه از دمنده‌های هوا را نزدیک پایین قرار دهید، یک سوراخ تخلیه آهن در پایه چاه، یک سوراخ سرباره درست بالای آن، و یک دریچه بارگیری نزدیک بالا.

مواد مورد نیاز این مرحله:

آجر نسوزآجر نسوز100 قطعه

ابزارهای مورد نیاز:

بیلچهٔ دستیبیلچهٔ دستی
3

زغال‌کک بستر را روشن کنید

کف کوره کوپولا را با کک پر کنید و آن را روشن کنید تا بستری عمیق و درخشان بالای تویره‌ها ایجاد شود. این بستر هم آهن را ذوب می‌کند و هم بار روی آن را نگه می‌دارد، بنابراین باید پیش از ریختن هرگونه آهن به‌خوبی برپا شده باشد.

مواد مورد نیاز این مرحله:

کک متالورژیکک متالورژی60 کیلوگرم
4

شروع دمش

هوای دمش را از طریق تویره‌ها روشن کنید تا کک به دمای ذوب برسد. کوپولا به دمش قوی و پایدار وابسته است — هرچه دمش، در محدوده‌های معین، شدیدتر باشد، آهن سریع‌تر ذوب می‌شود.

ابزارهای مورد نیاز:

دمندهٔ هوادمندهٔ هوا
5

شارژ به صورت لایه‌ای

کوپلا را از بالا با لایه‌های تکراری شارژ کنید: کک، سپس چدن خام و قراضه تمیز، سپس سنگ آهک گدازآور، و دوباره کک. با فرو نشستن شارژ، آن را مدام پر کنید تا کوره به صورت پیوسته کار کند.

مواد مورد نیاز این مرحله:

شمش چدن خامشمش چدن خام80 کیلوگرم
صفحهٔ سنگ آهکصفحهٔ سنگ آهک6 کیلوگرم
6

آهن را ذوب کنید

همان‌طور که بار به منطقه داغ فرو می‌رود، آهن ذوب شده و از میان کک به چاه ته کوره قطره‌قطره پایین می‌آید و در مسیر مقدار کمی کربن جذب می‌کند تا به‌صورت چدن باقی بماند. فلز مذاب برای تخلیه آماده در آنجا جمع می‌شود.
7

سرباره را با گدازآور جدا کنید

سنگ آهک به آهک تبدیل می‌شود و با خاکستر کک و آلودگی‌ها ترکیب شده و سرباره‌ای می‌سازد که روی آهن مذاب شناور است. به‌طور دوره‌ای سوراخ سرباره را باز کنید تا آن را تخلیه کنید و آهن درون حوضچه تمیز بماند.

ابزارهای مورد نیاز:

میلهٔ تخلیهٔ کورهمیلهٔ تخلیهٔ کوره
8

آماده‌سازی قالب‌های ماسه‌ای

در حین ذوب شدن کوپولا، قالب‌ها را با ماسه قالب‌گیری بسازید. ماسه مرطوب را دور یک الگوی چوبی در یک فلاسک دو تکه فشرده کنید، الگو را خارج کنید و کانال‌هایی برای ورود آهن مذاب و خروج هوا ببرید. قبل از تخلیه (ضربه زدن به سوراخ) قالب‌ها را آماده داشته باشید.

مواد مورد نیاز این مرحله:

ماسهٔ ریخته‌گریماسهٔ ریخته‌گری60 کیلوگرم

ابزارهای مورد نیاز:

جعبهٔ قالب‌گیریجعبهٔ قالب‌گیری
9

ریختن آهن مذاب از کوره

سوراخ تخلیه را باز کنید و چدن مذاب را به داخل پاتیل از پیش گرم‌شده هدایت کنید. این فلز مایع در حدود ۱۳۰۰ درجه سانتی‌گراد است؛ مسیر را خالی نگه دارید، پشت حفاظ کار کنید و مطمئن شوید پاتیل و قالب‌ها کاملاً خشک هستند تا از انفجارهای ناشی از بخار جلوگیری شود.

ابزارهای مورد نیاز:

ملاقهٔ ریخته‌گریملاقهٔ ریخته‌گری
10

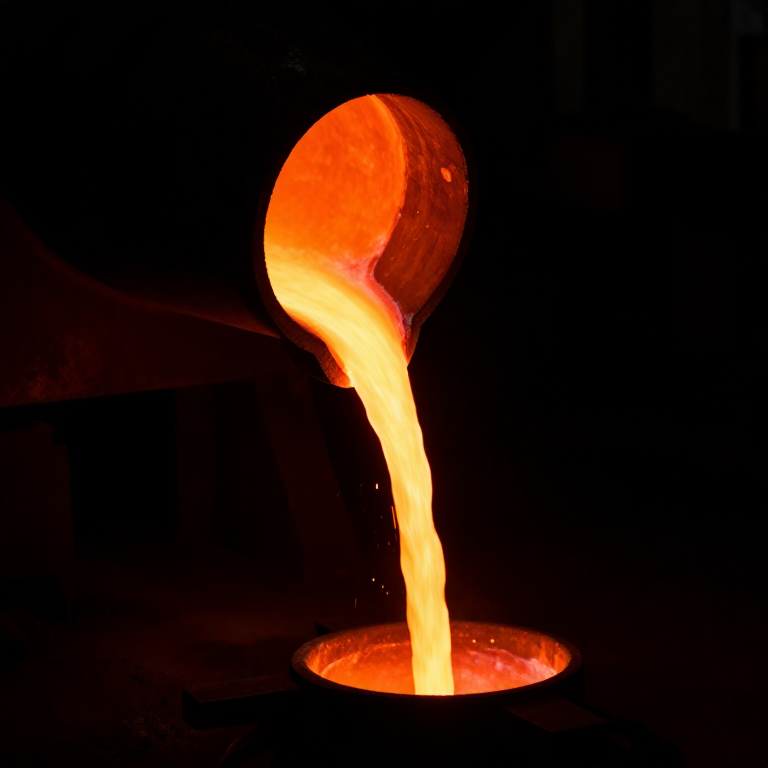

ریختن قالب‌های ریخته‌گری

ملاغه را به سمت قالب‌ها ببرید و به‌صورت یک جریان پیوسته و یکنواخت بریزید تا هر قالب پر شود و آهن در تغذیه‌گر (رایزر) نمایان شود. ریختن صاف و بدون وقفه از به‌دام افتادن گاز جلوگیری می‌کند و ریخته‌گری سالمی به دست می‌دهد.
11

تکان دادن و تمیز کردن

پس از اینکه آهن جامد و خنک شد، ماسه را جدا کنید و قطعه ریخته‌گری را بیرون بیاورید. راهگاه‌ها و تغذیه‌کننده‌ها را برش دهید، ماسه‌های چسبیده را بزنید و سطوح را با سنگ‌زنی صاف کنید. آهن و ماسه اضافی برای ذوب بعدی بازیافت می‌شوند.

ابزارهای مورد نیاز:

فرز انگشتیفرز انگشتی
12

شناسایی چدن

چدن خاکستری سخت و شکننده است اما در فشار فوق‌العاده مقاوم است و ریختن آن در شکل‌های پیچیده ارزان است — نمی‌توان آن را کوبید و فقط می‌توان ریخته‌گری و ماشین‌کاری کرد. از ظروف پخت‌وپز و لوله‌های زهکشی گرفته تا ستون‌ها و بدنه‌های ماشین‌آلات، قطعات ریخته‌گری شده در کوره کوپولا بافت زندگی صنعتی را ساختند.
