Foundry Hand Ladle: Iron Bowl, Long Shank, Clay Lining
A foundry ladle carries molten metal from the furnace to the mould. Small hand ladles look like a kitchen ladle, with a long handle to keep the heat away, a refractory lining inside the metal shell, and a lip to pour from by tilting. Raise an iron bowl with lips, rivet on a long forged shank with a wooden grip, and line it with fire clay.

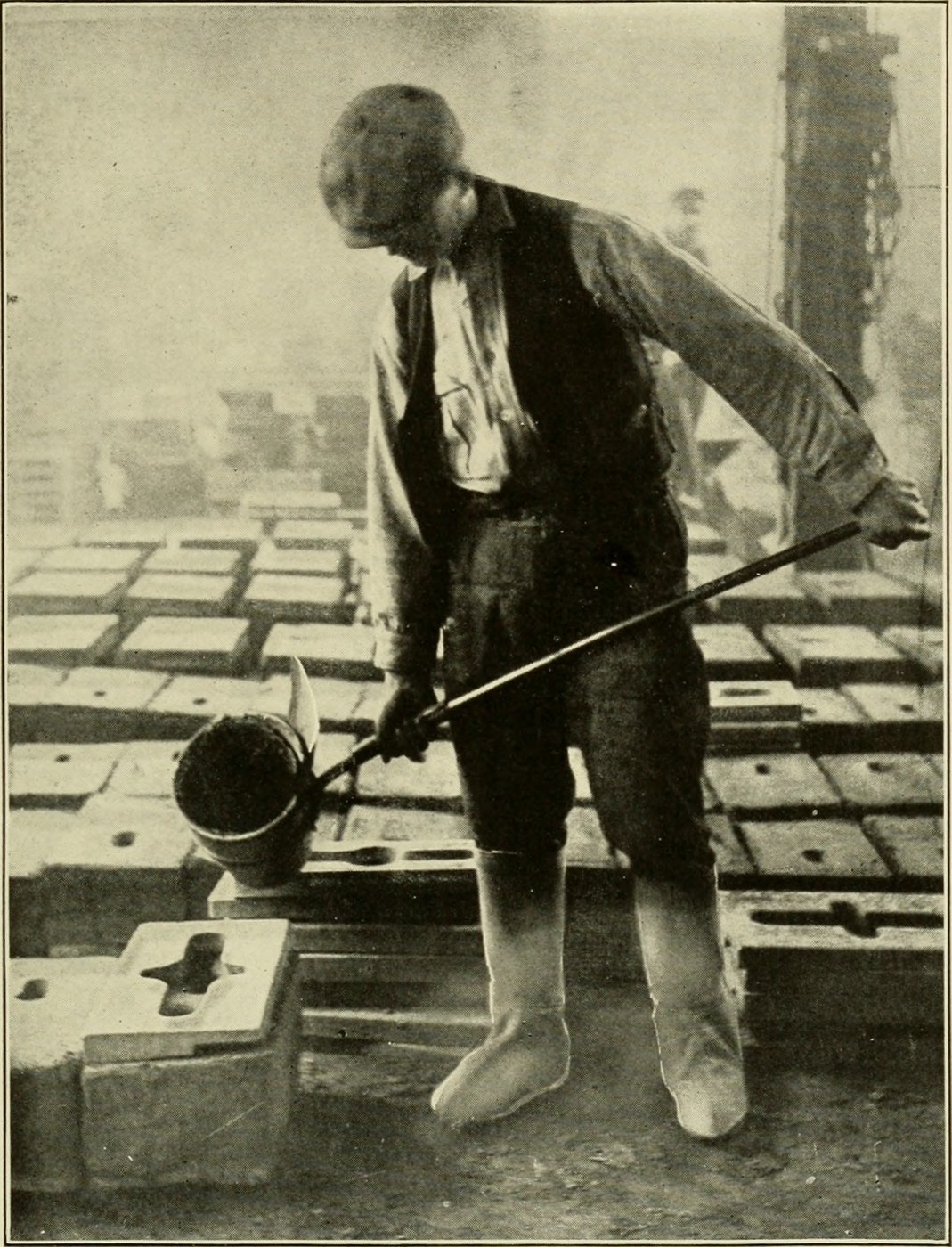

The picture: a moulder pouring into sand moulds from a hand ladle (Safe Foundry Practice, 1920).
Trung cấp
A day, then drying
Hướng dẫn
1
1
Raise the bowl
Raise the bowl
Cut an iron sheet disc about 24 cm across (our size) and raise it over the forming stake into a deep bowl, annealing as it stiffens. Pull a pouring lip on each side of the rim.
Vật liệu cho bước này:
Tấm sắt (rèn bằng búa)1 cái
Than củi2 as requiredCông cụ cần thiết:
Compa hai mũi nhọn
Kéo cắt tôn
Đe tạo hình
Búa gò nâng
Lò rèn của thợ rèn
Găng tay hàn
Kính bảo hộ2
2
Shank
Shank
Forge a wrought iron shank about 90 cm long (ours), flattened at one end into a strap that fits the bowl.
Vật liệu cho bước này:
Que sắt rèn1 mThan củi2 as requiredCông cụ cần thiết:
Lò rèn của thợ rèn
Đe
Búa đầu nêm ngang
Kìm rènGăng tay hànKính bảo hộ3
3
Rivet and grip
Rivet and grip
Drill and rivet the strap to the bowl. Turn a wooden grip, bore it, and drive it onto the far end of the shank.
Vật liệu cho bước này:
Đinh tán sắt3 cái
Nan gỗ cứng1 cáiCông cụ cần thiết:
Khoan tayBúa đầu nêm ngang
Máy tiện đạp cần4
4
Line it
Line it
Mix refractory clay stiff with water and press a lining about 1 cm thick inside the bowl, smoothing it round the lips. Dry it slowly, then warm the ladle through before the first pour so no damp is left.
Vật liệu cho bước này:
Đất sét chịu lửa1 kg
Nước0.3 lítCông cụ cần thiết:
Lò rèn của thợ rènGăng tay hànKính bảo hộ5
5
How much metal it holds
How much metal it holds
Đang tải sổ tay Jupyter…
Vật liệu
7- Tạm thời
- 2 as requiredTạm thời
- 1 mTạm thời
- 3 cáiTạm thời
- 1 cáiTạm thời
- 1 kgTạm thời
- 0.3 lítTạm thời
