Batedor Curvo de Contra-Rotação: Dois Conjuntos de Batedores Giram em Sentidos Opostos, Depois Juntos para Reunir

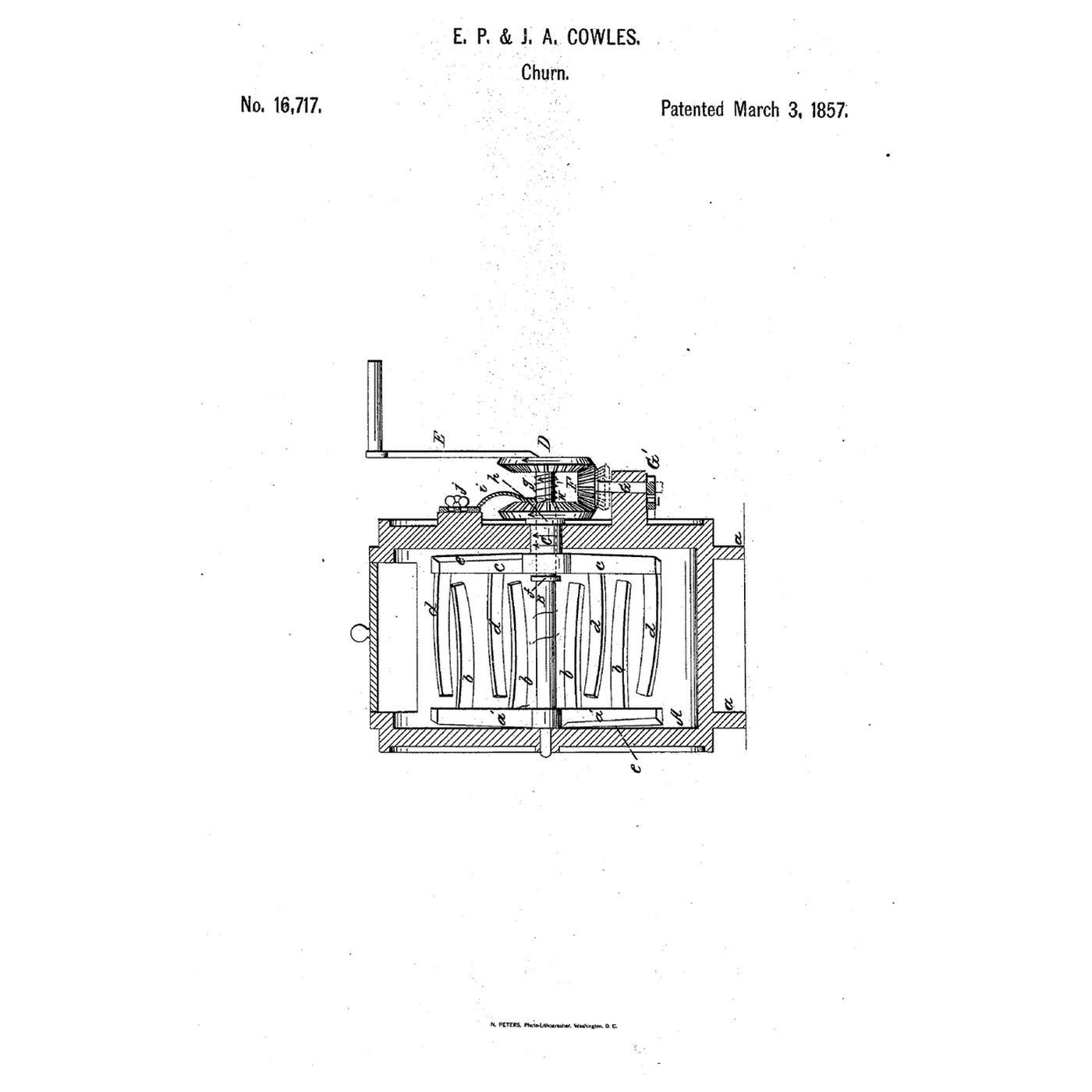

E. P. e J. A. Cowles de Oakfield, Nova York, receberam a patente US 16,717, datada de 3 de março de 1857, para dois conjuntos de batedores curvos girando em sentidos opostos por meio de rodas e um pinhão que pode ser desengatado, de modo que ambos então giram juntos para reunir a manteiga, sendo os batedores curvados "para puxar o creme do centro da batedeira e forçá-lo contra as laterais." Este degrau imprime os conjuntos de batedores, a luva, as rodas, o pinhão e o suporte, monta a batedeira e faz manteiga.
Avançado
Cerca de 5 horas, mais a impressão

Instruções

1

Caminhos opostos, depois juntos

A carregar o notebook Jupyter…
2

O batedor de rotação contrária que eles denominam

Os Cowles rejeitam os batedores de rotação oposta da Brown and Bigelow e reivindicam os braços curvos, o pinhão de desengate e as vedações com mola.
3

Leitura US 16,717

"Quando o pinhão F engrena com as rodas D, H, e o eixo B é girado, os dois conjuntos de braços (a1) (c) com seus batedores acoplados girarão em direções opostas ou inversas, os braços e batedores formando agitadores que atuam sobre o creme. Os batedores (b) (d), devido à sua forma curvada, lançam o creme do centro em direção às laterais do corpo A."
4

Imprima as peças

Imprima o conjunto de batedores B, o conjunto de batedores C, a luva, a roda D, a roda H, o pinhão F e seu suporte. Imprima em PETG com camadas de 0,2 mm, 30 % de preenchimento, 4 paredes; lave antes do primeiro uso.

Materiais para este passo:

Filamento PETGFilamento PETG1 peça

Ferramentas necessárias:

Impressora 3D de filamento (FDM)Impressora 3D de filamento (FDM)
5

Imprima o conjunto de batedores B

O conjunto de batedores B, impresso conforme descrito na etapa 4.
Arquivo de designSTLCC0 - Free
6

Imprima o conjunto de batedores C

O conjunto de batedores C, impresso conforme descrito na etapa 4.
Arquivo de designSTLCC0 - Free
7

Imprima a manga

A manga, impressa conforme descrito no passo 4.
Arquivo de designSTLCC0 - Free
8

Imprima a roda D

A roda D, impressa conforme descrito no passo 4.
Arquivo de designSTLCC0 - Free
9

Imprima a roda H

A roda H, impressa conforme descrito no passo 4.
Arquivo de designSTLCC0 - Free
10

Imprima o pinhão F

O pinhão F, impresso conforme descrito no passo 4.
Arquivo de designSTLCC0 - Free
11

Imprima o suporte do pinhão F

O suporte do pinhão F, impresso conforme descrito no passo 4.
Arquivo de designSTLCC0 - Free
12

Eixos e batedores

Coloque um recipiente redondo de grau alimentício com cerca de 180 mm de diâmetro deitado de lado em um berço de pinho e corte uma abertura de tampa no topo. Passe por ele uma haste de aço inoxidável de 10 mm como eixo B, com o conjunto de batedor B fixado perto da extremidade oposta. Deslize a luva sobre a haste através da parede da extremidade próxima, com o conjunto de batedor C fixado nela, com uma mola de compressão pressionando um colar sobre ela contra a extremidade da luva, e vede a parede ao redor da luva com silicone seguro para alimentos.

Materiais para este passo:

Recipiente de armazenamento de grau alimentarRecipiente de armazenamento de grau alimentar1 peça
Tábua de pinhoTábua de pinho1 peça
Varão de aço macioVarão de aço macio1 peça
Conjunto de molas de compressãoConjunto de molas de compressão1 peça
Vedante de siliconeVedante de silicone1 peça
Epóxi de dois componentesEpóxi de dois componentes1 peça

Ferramentas necessárias:

Serra de recortesSerra de recortes
Berbequim sem fiosBerbequim sem fios
Jogo de brocasJogo de brocas
Serra de arco para metaisSerra de arco para metais
13

Rodas, pinhão e manivela

Fixe a roda H na extremidade externa da luva e a roda D, voltada para ela, na extremidade da haste com uma manivela. Aparafuse o suporte ao berço de modo que o pinhão F, numa haste curta de 6 mm, fique entre as duas rodas e engrene com ambas; um botão de rotação sob a haste mantém-no engrenado quando está levantado, e, ao ser afastado para o lado, permite que ele se solte.

Materiais para este passo:

Varão de aço macioVarão de aço macio1 peça
Cavilhas de madeira duraCavilhas de madeira dura1 peça
Parafuso para madeira n.º 8 x 1"Parafuso para madeira n.º 8 x 1"1 peça

Ferramentas necessárias:

Conjunto de chaves de fendasConjunto de chaves de fendas
Serra de arco para metaisSerra de arco para metais
14

A construção em 3D

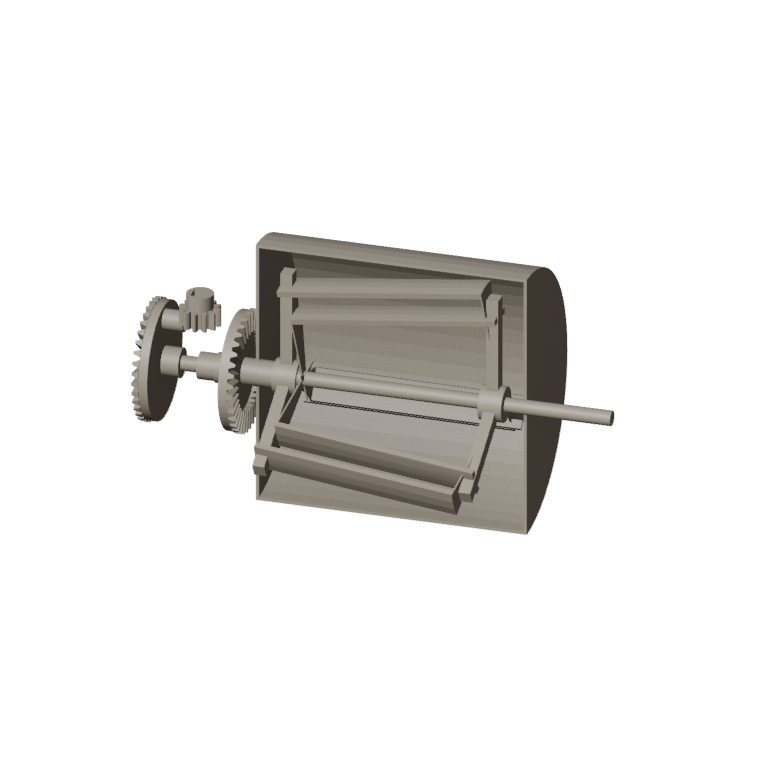

Modelo do FreeCAD desta construção: o cilindro aberto para mostrar os dois conjuntos de batedores no eixo e na luva, e as rodas D e H com o pinhão F entre elas.
Arquivo de designBLENDCC0 - Free
15

Bater e juntar

Deixe o creme de leite fresco repousar até atingir cerca de 15 °C, verificado com o termômetro. Despeje 1,5 litro. Com o pinhão engatado, gire a manivela de forma constante; cronometre até a manteiga se formar. Desloque o botão para o lado para que o pinhão se desengate, e continue girando lentamente para que os dois conjuntos girem juntos e reúnam a manteiga. Despeje o leitelho, acrescente água fria, bata um pouco e despeje novamente até que escorra limpo; incorpore uma pitada de sal e pese a manteiga.
Passo 15 - Image 1

Materiais para este passo:

Natas para baterNatas para bater1500 ml
Sal marinho grossoSal marinho grosso1 peça
ÁguaÁgua1 peça

Ferramentas necessárias:

Termómetro de sonda permanenteTermómetro de sonda permanente
CronómetroCronómetro
Balança digital de cozinhaBalança digital de cozinha
Taça grande de aço inoxidávelTaça grande de aço inoxidável
16

Solução de problemas

Solução de problemas de batedeira de contrarrotação.

Flow

Loading...
17

História e limites honestos

**E. P. e J. A. Cowles** de Oakfield, Condado de Genesee, Nova Iorque, EUA 16.717, 3 de março de 1857. Renunciaram a duas pás (dashers) giradas em sentidos opostos por engrenagens e um pinhão, citando a patente de Brown & Bigelow de 1852 e o pedido indeferido de Mansfield e Moore de 1853, e reivindicaram os eixos, colares e rodas combinados com as molas. Rodas de coroa e um pinhão de dentes retos substituem as suas rodas dentadas. FDM impressões retêm alimentos nas suas linhas de camada, por isso lave bem e substitua quando estiverem gastas.
